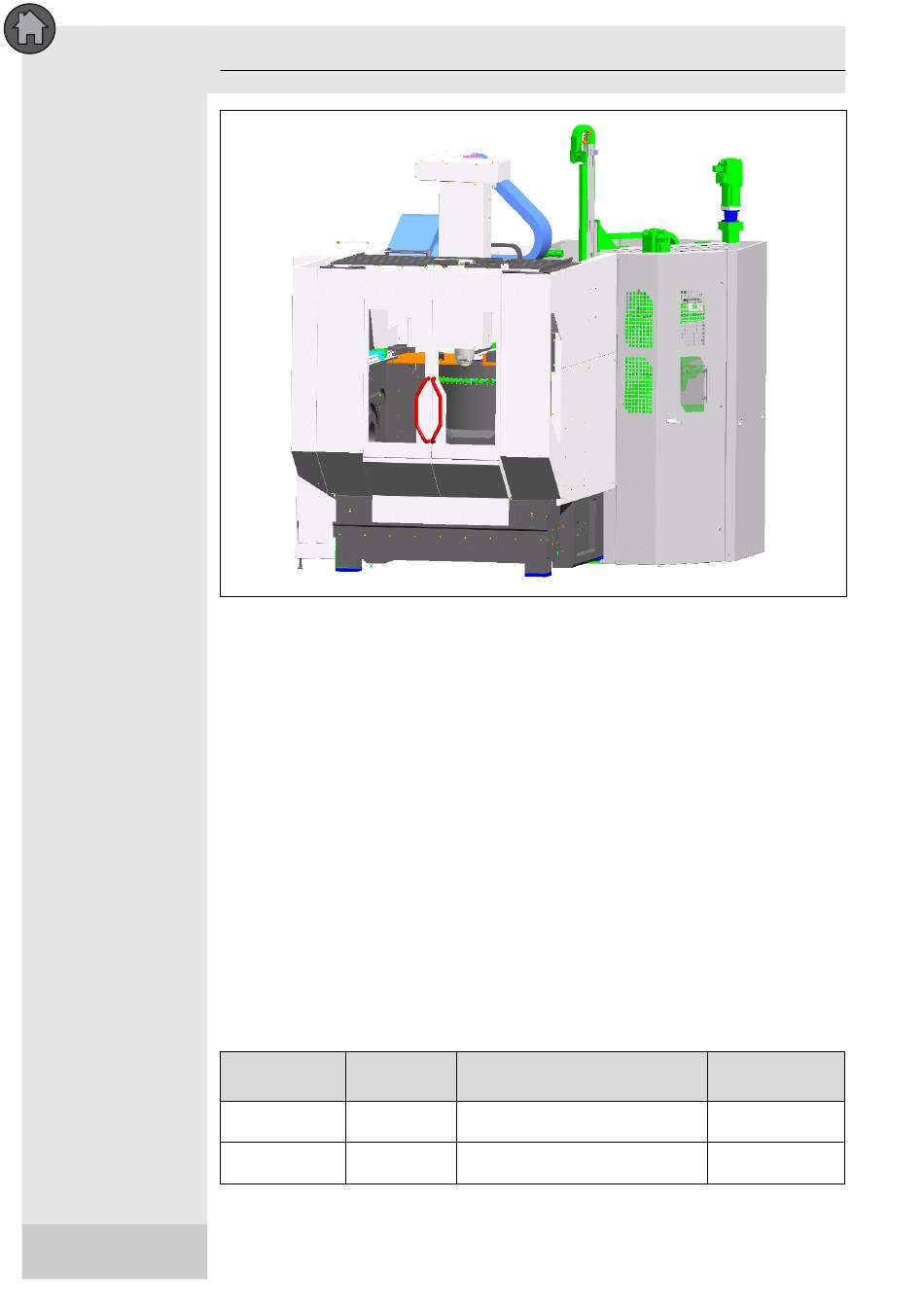

Zusatzmagazin ZM
Technische
Information
Bei vielen Bearbeitungen reichen die standardmäßig zur Verfügung stehenden
Werkzeugmagazinplätze nicht mehr aus. Aus diesem Grund wurde das Zusatz-
magazin entwickelt.
Das Zusatzmagazin stellt zusätzlich zu den an der Maschine vorhandenen Magazin-
plätzen zwei weitere Magazinringe zur Verfügung.
Informationen bezüglich der Werkzeuge
Magazinplätze
Werkzeuglänge
Werkzeugdurchmesser
Werkzeuggewicht
Gesamtgewicht je Magazinring
Mit dem Werkzeugmagazin können Werkzeuge mit folgenden Abmessungen und
Gewichten ins Standardmagazin und in das Zusatzmagazin eingewechselt werden:
bei Maschine
C 30
C 40
404
87
max. Gewicht
max. Durchmesser
8 kg
80 mm (bei zwei Nachbarwerkzeugen
mit Ø </= 35 mm, bis zu 125 mm)
8 kg
80 mm (bei zwei Nachbarwerkzeugen
mit Ø </= 35 mm, bis zu 125 mm)
8 7
max. 300 mm
max. 80 / 125 mm
max. 8 kg
max. 176 kg
max. Länge
300 mm
300 mm
