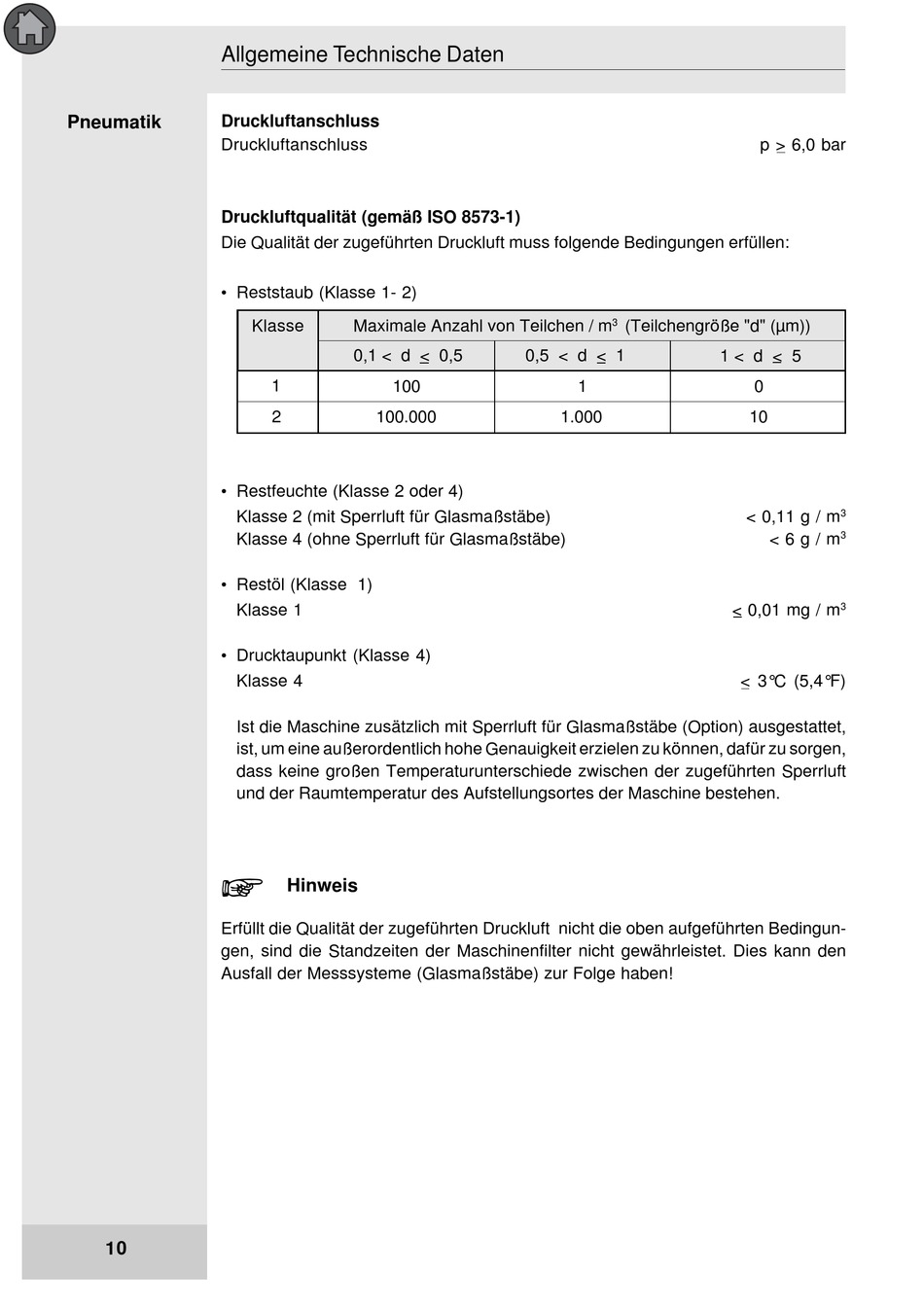

Allgemeine Technische Daten
Pneumatik
Druckluftanschluss
Druckluftanschluss
Druckluftqualität (gemäß ISO 8573-1)
Die Qualität der zugeführten Druckluft muss folgende Bedingungen erfüllen:
• Reststaub (Klasse 1- 2)
• Restfeuchte (Klasse 2 oder 4)
Klasse 2 (mit Sperrluft für Glasmaßstäbe)
Klasse 4 (ohne Sperrluft für Glasmaßstäbe)
• Restöl (Klasse 1)
Klasse 1
• Drucktaupunkt (Klasse 4)
Klasse 4
Ist die Maschine zusätzlich mit Sperrluft für Glasmaßstäbe (Option) ausgestattet,
ist, um eine außerordentlich hohe Genauigkeit erzielen zu können, dafür zu sorgen,
dass keine großen Temperaturunterschiede zwischen der zugeführten Sperrluft
und der Raumtemperatur des Aufstellungsortes der Maschine bestehen.
+
Erfüllt die Qualität der zugeführten Druckluft nicht die oben aufgeführten Bedingun-
gen, sind die Standzeiten der Maschinenfilter nicht gewährleistet. Dies kann den
Ausfall der Messsysteme (Glasmaßstäbe) zur Folge haben!
10
Klasse
Maximale Anzahl von Teilchen / m
0,1 < d < 0,5
1
100
2
100.000
Hinweis
3
(Teilchengröße "d" (µm))
0,5 < d < 1
1
1.000
p > 6,0 bar
1 < d < 5
0
10
3
< 0,11 g / m
3
< 6 g / m
3
< 0,01 mg / m
< 3°C (5,4°F)
