Werkzeugmagazin
428

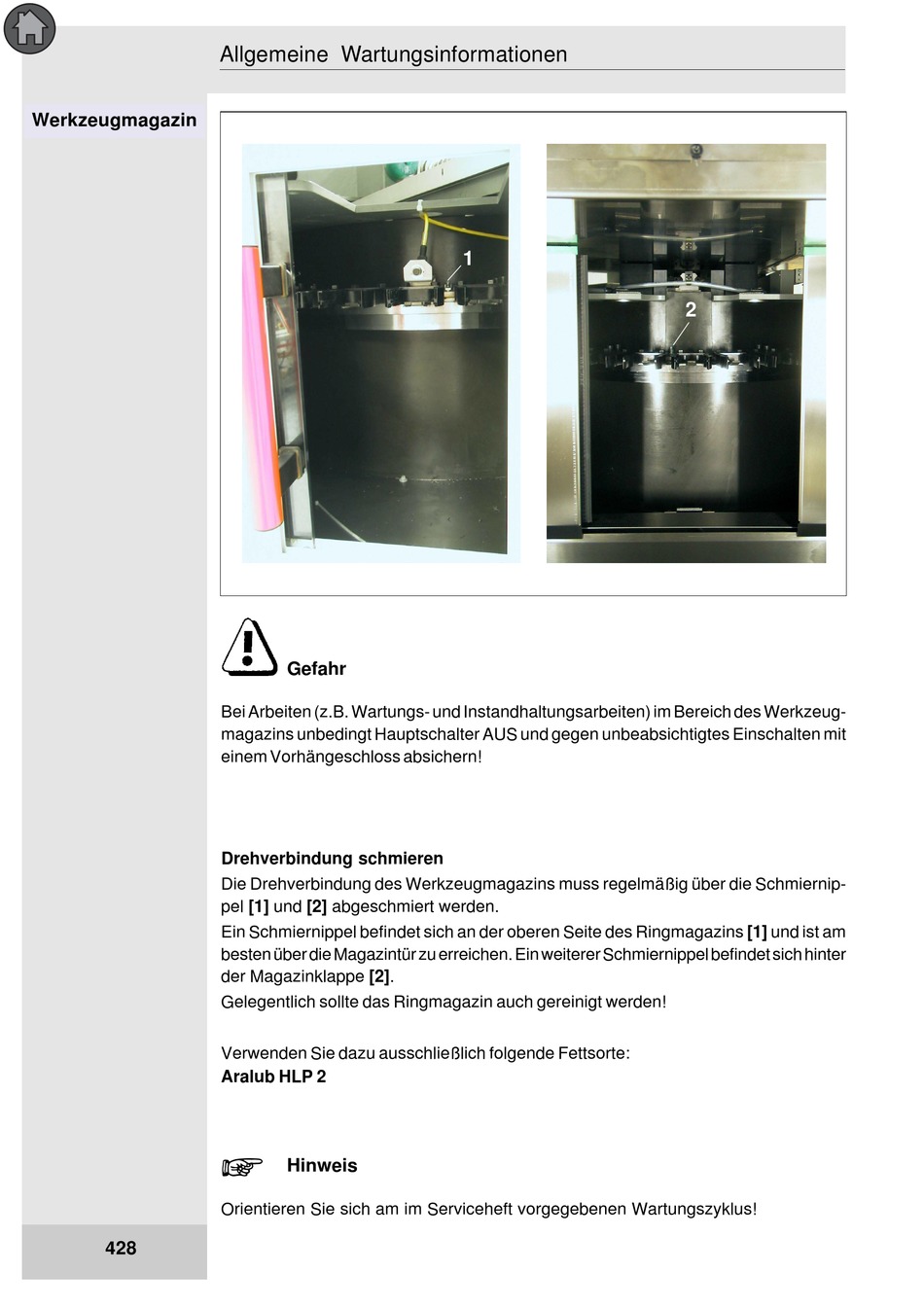

Allgemeine Wartungsinformationen
Gefahr
Bei Arbeiten (z.B. Wartungs- und Instandhaltungsarbeiten) im Bereich des Werkzeug-
magazins unbedingt Hauptschalter AUS und gegen unbeabsichtigtes Einschalten mit
einem Vorhängeschloss absichern!
Drehverbindung schmieren
Die Drehverbindung des Werkzeugmagazins muss regelmäßig über die Schmiernip-
pel [1] und [2] abgeschmiert werden.
Ein Schmiernippel befindet sich an der oberen Seite des Ringmagazins [1] und ist am
besten über die Magazintür zu erreichen. Ein weiterer Schmiernippel befindet sich hinter
der Magazinklappe [2].
Gelegentlich sollte das Ringmagazin auch gereinigt werden!
Verwenden Sie dazu ausschließlich folgende Fettsorte:
Aralub HLP 2
+
Hinweis
Orientieren Sie sich am im Serviceheft vorgegebenen Wartungszyklus!
1
2
