B e d i e n u n g

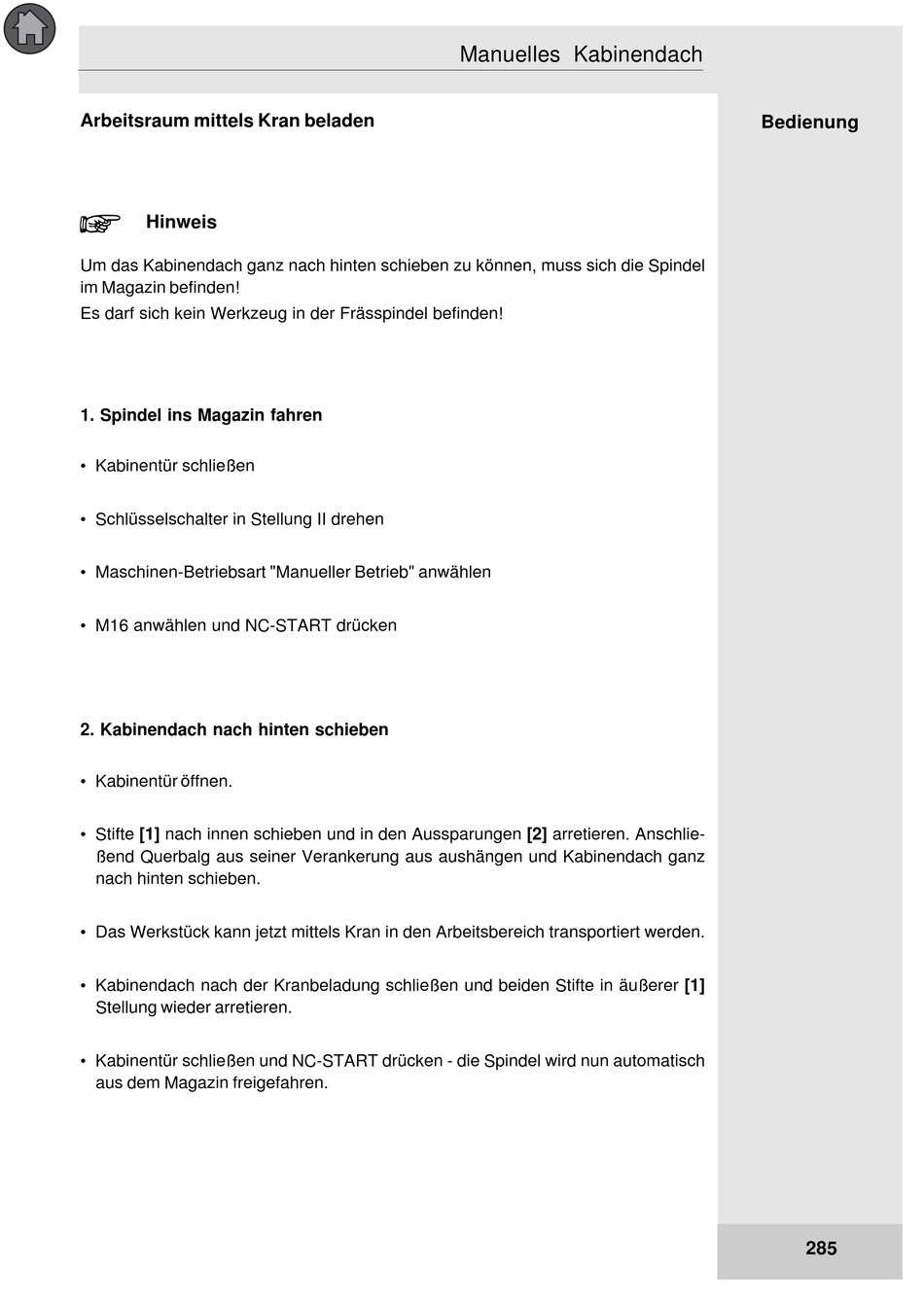

Arbeitsraum mittels Kran beladen
+
Hinweis
Um das Kabinendach ganz nach hinten schieben zu können, muss sich die Spindel
im Magazin befinden!
Es darf sich kein Werkzeug in der Frässpindel befinden!
1. Spindel ins Magazin fahren
• Kabinentür schließen
• Schlüsselschalter in Stellung II drehen
• Maschinen-Betriebsart "Manueller Betrieb" anwählen
• M16 anwählen und NC-START drücken
2. Kabinendach nach hinten schieben
• Kabinentür öffnen.
• Stifte [1] nach innen schieben und in den Aussparungen [2] arretieren. Anschlie-
ßend Querbalg aus seiner Verankerung aus aushängen und Kabinendach ganz
nach hinten schieben.
• Das Werkstück kann jetzt mittels Kran in den Arbeitsbereich transportiert werden.
• Kabinendach nach der Kranbeladung schließen und beiden Stifte in äußerer [1]
Stellung wieder arretieren.
• Kabinentür schließen und NC-START drücken - die Spindel wird nun automatisch
aus dem Magazin freigefahren.
Manuelles Kabinendach
Bedienung
285
