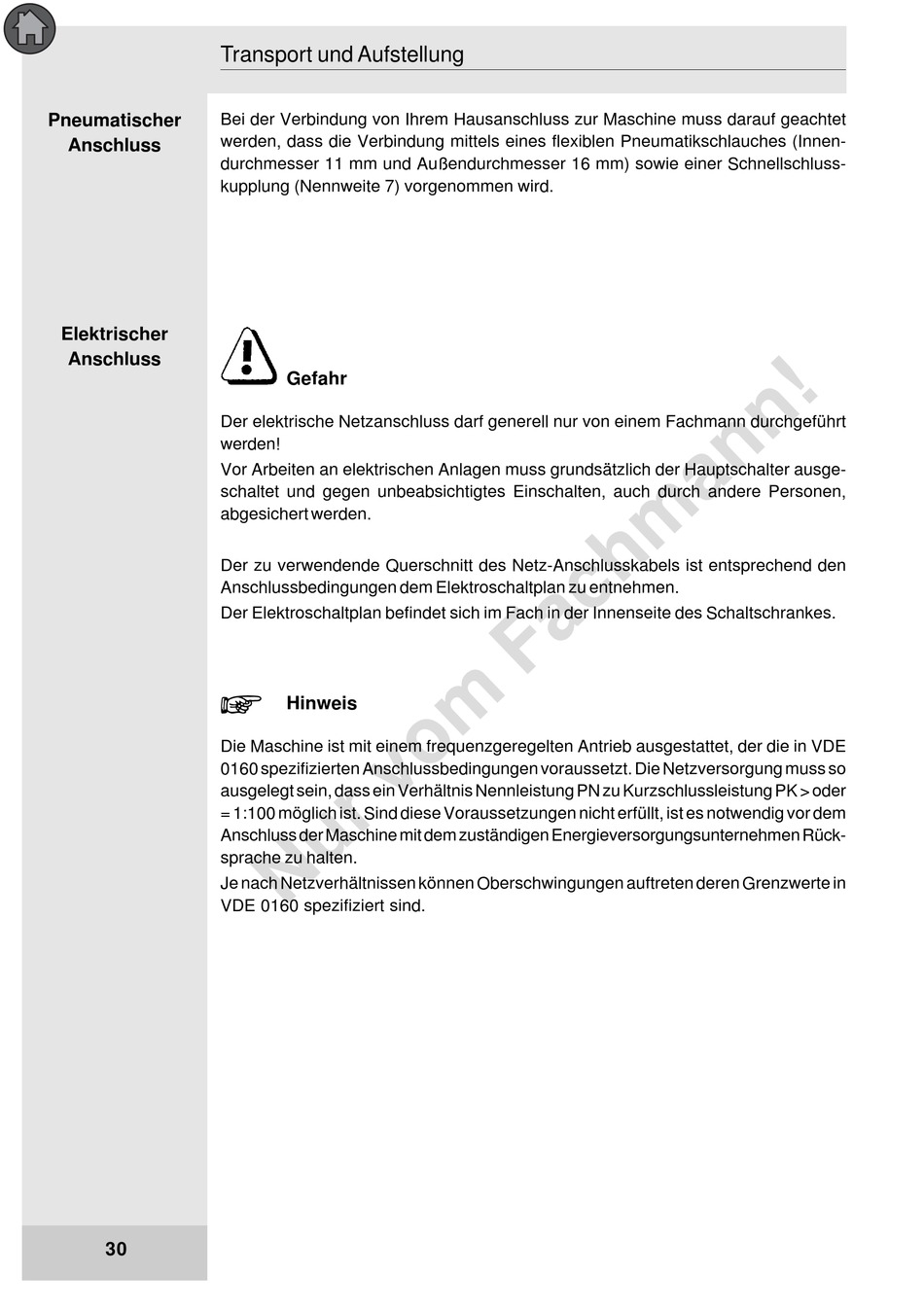

Transport und Aufstellung
Bei der Verbindung von Ihrem Hausanschluss zur Maschine muss darauf geachtet
Pneumatischer
werden, dass die Verbindung mittels eines flexiblen Pneumatikschlauches (Innen-
Anschluss
durchmesser 11 mm und Außendurchmesser 16 mm) sowie einer Schnellschluss-
kupplung (Nennweite 7) vorgenommen wird.
Elektrischer
Anschluss
Der elektrische Netzanschluss darf generell nur von einem Fachmann durchgeführt
werden!
Vor Arbeiten an elektrischen Anlagen muss grundsätzlich der Hauptschalter ausge-
schaltet und gegen unbeabsichtigtes Einschalten, auch durch andere Personen,
abgesichert werden.
Der zu verwendende Querschnitt des Netz-Anschlusskabels ist entsprechend den
Anschlussbedingungen dem Elektroschaltplan zu entnehmen.
Der Elektroschaltplan befindet sich im Fach in der Innenseite des Schaltschrankes.
+
Die Maschine ist mit einem frequenzgeregelten Antrieb ausgestattet, der die in VDE
0160 spezifizierten Anschlussbedingungen voraussetzt. Die Netzversorgung muss so
ausgelegt sein, dass ein Verhältnis Nennleistung PN zu Kurzschlussleistung PK > oder
= 1:100 möglich ist. Sind diese Voraussetzungen nicht erfüllt, ist es notwendig vor dem
Anschluss der Maschine mit dem zuständigen Energieversorgungsunternehmen Rück-
sprache zu halten.
Je nach Netzverhältnissen können Oberschwingungen auftreten deren Grenzwerte in
VDE 0160 spezifiziert sind.
30
