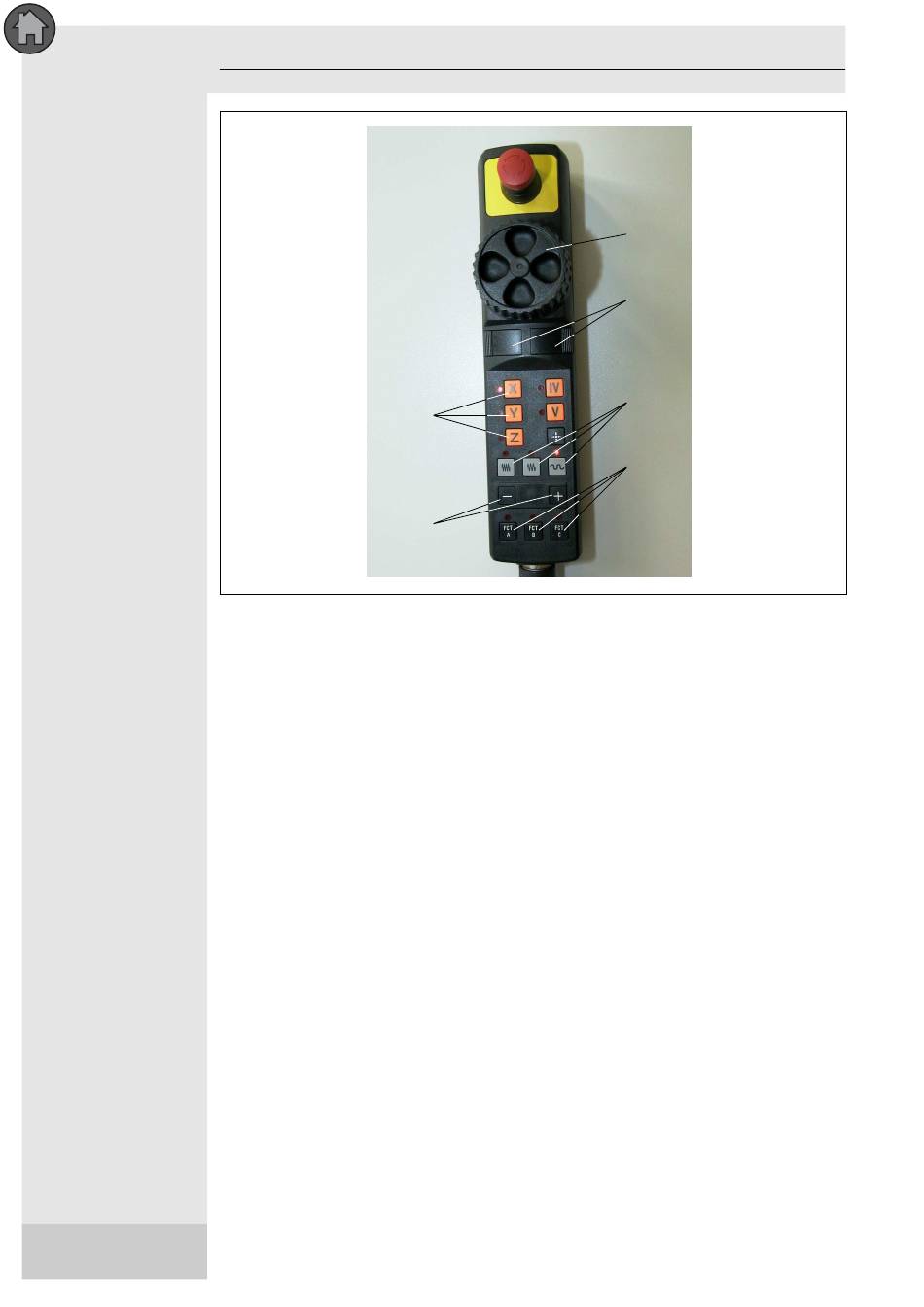

Elektronisches Handbedienmodul
Bedienung
Durch Anwahl der Maschinen-Betriebsart "Elektronisches Handrad" am Bedienpult,
wird das Handbedienmodul aktiviert. Alle Maschinenachsen können mit dem Hand-
bedienmodul angesteuert und bewegt werden.
In dieser Maschinen-Betriebsart können die Achsen auf verschiedene Arten gesteu-
ert werden:
• Direkt - mit dem Handrad [3]. Die Spindel bewegt sich in die entsprechende
Richtung solange die Zustimmtaste [4] (bei geöffneter Tür) gedrückt gehalten und
das Handrad gedreht wird.
Zuvor muss die gewünschte Achse mit einer der Achswahltasten [1] angewählt
werden. Die momentan aktivierte Achse ist im Steuerungsdisplay mit einem
Handradsymbol und auf dem Handbedienmodul mit einer LED-Anzeige versehen.
• Kontinuierlich - über die beiden Plus-Minus-Tasten [2] auf dem Handbedien-
modul. Die Spindel bewegt sich in die entsprechende Richtung solange die Zu-
stimmtaste [4] (bei geöffneter Tür) und die Plus-/ bzw. Minus-Taste [2] gedrückt
gehalten werden.
Zuvor muss die gewünschte Achse mit einer der Achswahltasten [1] angewählt
werden. Die momentan aktivierte Achse ist im Steuerungsdisplay mit einem
Handradsymbol und auf dem Handbedienmodul mit einer LED-Anzeige versehen.
Informationen zum Schrittmaßbetrieb
Um unbeabsichtigte Achsbewegungen zu verhindern, sollte der Wert des Schrittmaßes
nach Gebrauch wieder auf Null zurückgesetzt werden!
Die Softkeyfunktionen sind in der Maschinen-Betriebsart "Elektronisches Handrad" und
im "Manuellen Betrieb" identisch.
302
1
2
3
4
5
6
