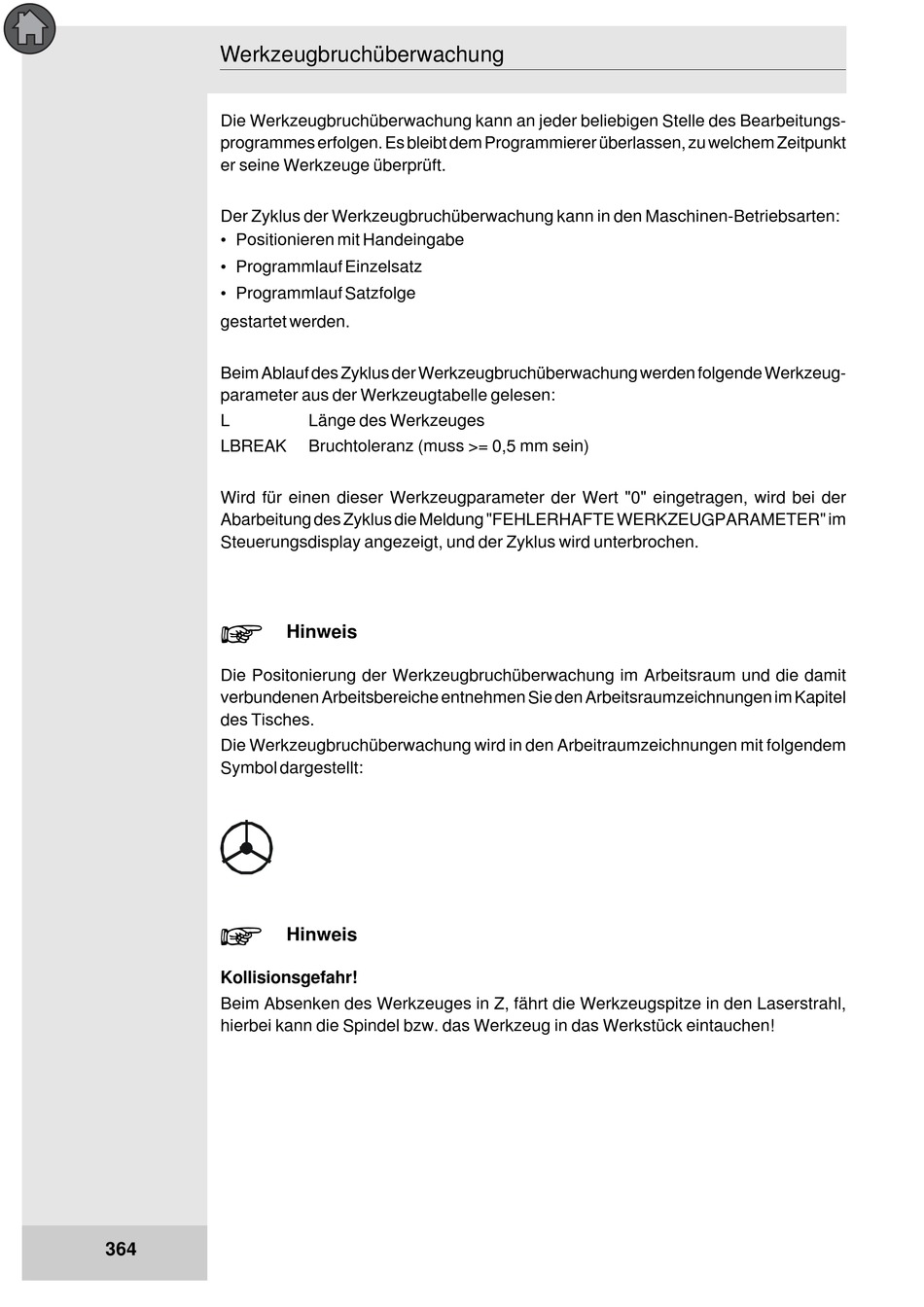

Werkzeugbruchüberwachung
Die Werkzeugbruchüberwachung kann an jeder beliebigen Stelle des Bearbeitungs-
programmes erfolgen. Es bleibt dem Programmierer überlassen, zu welchem Zeitpunkt
er seine Werkzeuge überprüft.
Der Zyklus der Werkzeugbruchüberwachung kann in den Maschinen-Betriebsarten:
• Positionieren mit Handeingabe
• Programmlauf Einzelsatz
• Programmlauf Satzfolge
gestartet werden.
Beim Ablauf des Zyklus der Werkzeugbruchüberwachung werden folgende Werkzeug-
parameter aus der Werkzeugtabelle gelesen:
L
LBREAK
Wird für einen dieser Werkzeugparameter der Wert "0" eingetragen, wird bei der
Abarbeitung des Zyklus die Meldung "FEHLERHAFTE WERKZEUGPARAMETER" im
Steuerungsdisplay angezeigt, und der Zyklus wird unterbrochen.
+
Die Positonierung der Werkzeugbruchüberwachung im Arbeitsraum und die damit
verbundenen Arbeitsbereiche entnehmen Sie den Arbeitsraumzeichnungen im Kapitel
des Tisches.
Die Werkzeugbruchüberwachung wird in den Arbeitraumzeichnungen mit folgendem
Symbol dargestellt:
+
Kollisionsgefahr!
Beim Absenken des Werkzeuges in Z, fährt die Werkzeugspitze in den Laserstrahl,
hierbei kann die Spindel bzw. das Werkzeug in das Werkstück eintauchen!
364
Länge des Werkzeuges
Bruchtoleranz (muss >= 0,5 mm sein)
Hinweis
Hinweis
