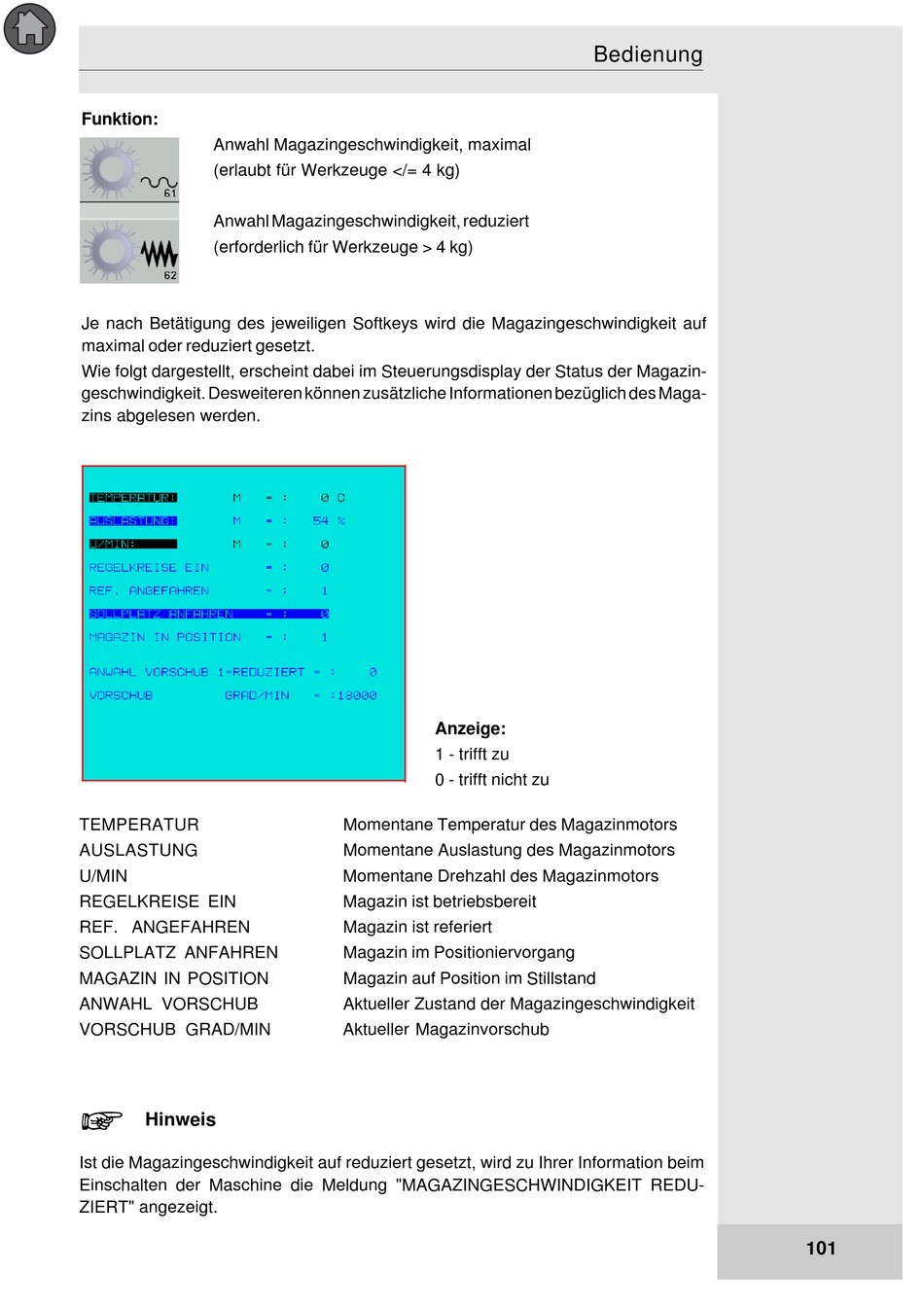

Funktion:
Anwahl Magazingeschwindigkeit, maximal
(erlaubt für Werkzeuge </= 4 kg)
Anwahl Magazingeschwindigkeit, reduziert
(erforderlich für Werkzeuge > 4 kg)
Je nach Betätigung des jeweiligen Softkeys wird die Magazingeschwindigkeit auf
maximal oder reduziert gesetzt.
Wie folgt dargestellt, erscheint dabei im Steuerungsdisplay der Status der Magazin-
geschwindigkeit. Desweiteren können zusätzliche Informationen bezüglich des Maga-
zins abgelesen werden.
TEMPERATUR
AUSLASTUNG
U/MIN
REGELKREISE EIN
REF. ANGEFAHREN
SOLLPLATZ ANFAHREN
MAGAZIN IN POSITION
ANWAHL VORSCHUB
VORSCHUB GRAD/MIN
+
Hinweis
Ist die Magazingeschwindigkeit auf reduziert gesetzt, wird zu Ihrer Information beim
Einschalten der Maschine die Meldung "MAGAZINGESCHWINDIGKEIT REDU-
ZIERT" angezeigt.
Anzeige:
1 - trifft zu
0 - trifft nicht zu
Momentane Temperatur des Magazinmotors
Momentane Auslastung des Magazinmotors
Momentane Drehzahl des Magazinmotors
Magazin ist betriebsbereit
Magazin ist referiert
Magazin im Positioniervorgang
Magazin auf Position im Stillstand
Aktueller Zustand der Magazingeschwindigkeit
Aktueller Magazinvorschub
Bedienung
101
