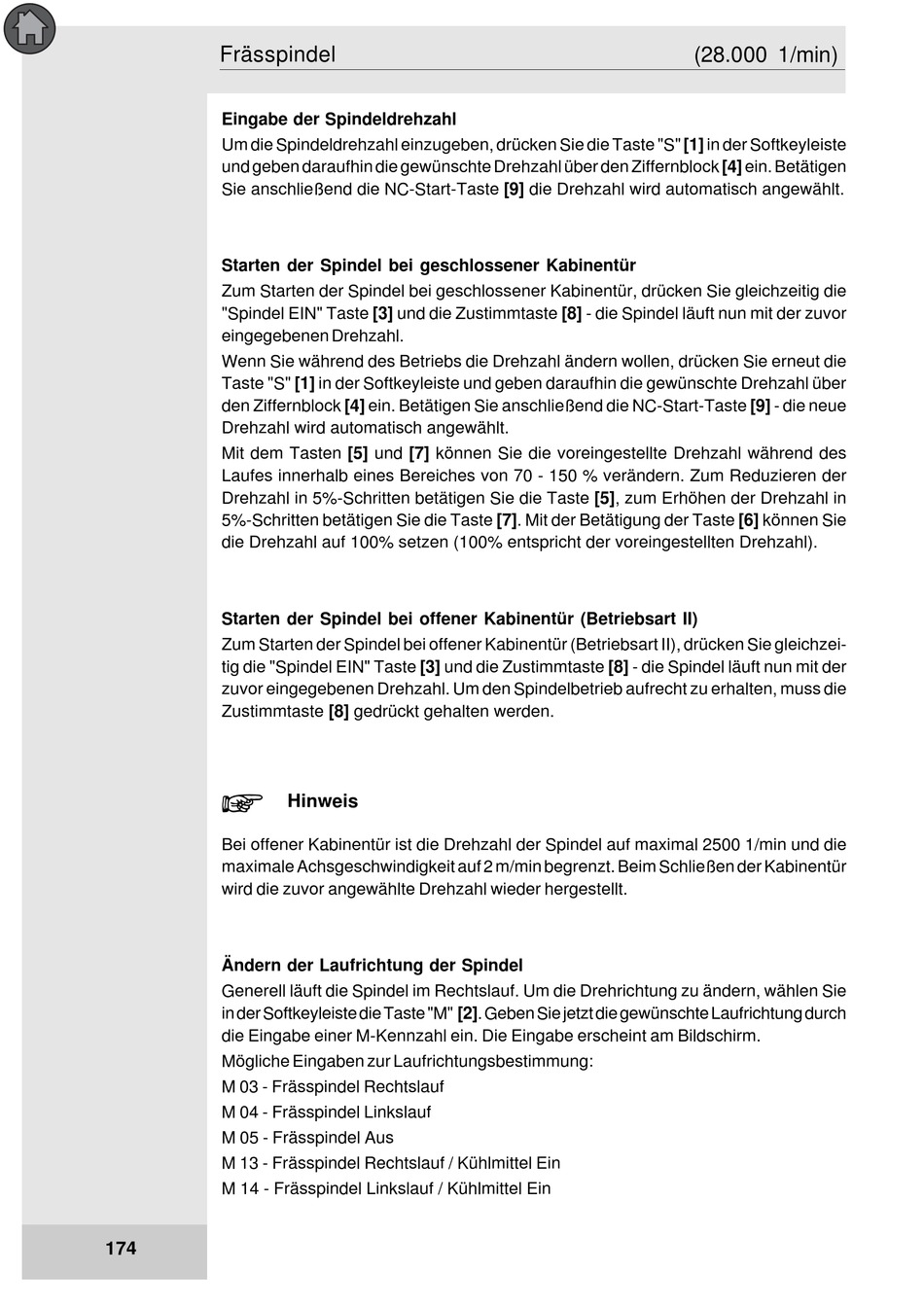

Frässpindel
(28.000 1/min)
Eingabe der Spindeldrehzahl
Um die Spindeldrehzahl einzugeben, drücken Sie die Taste "S" [1] in der Softkeyleiste
und geben daraufhin die gewünschte Drehzahl über den Ziffernblock [4] ein. Betätigen
Sie anschließend die NC-Start-Taste [9] die Drehzahl wird automatisch angewählt.
Starten der Spindel bei geschlossener Kabinentür
Zum Starten der Spindel bei geschlossener Kabinentür, drücken Sie gleichzeitig die
"Spindel EIN" Taste [3] und die Zustimmtaste [8] - die Spindel läuft nun mit der zuvor
eingegebenen Drehzahl.
Wenn Sie während des Betriebs die Drehzahl ändern wollen, drücken Sie erneut die
Taste "S" [1] in der Softkeyleiste und geben daraufhin die gewünschte Drehzahl über
den Ziffernblock [4] ein. Betätigen Sie anschließend die NC-Start-Taste [9] - die neue
Drehzahl wird automatisch angewählt.
Mit dem Tasten [5] und [7] können Sie die voreingestellte Drehzahl während des
Laufes innerhalb eines Bereiches von 70 - 150 % verändern. Zum Reduzieren der
Drehzahl in 5%-Schritten betätigen Sie die Taste [5], zum Erhöhen der Drehzahl in
5%-Schritten betätigen Sie die Taste [7]. Mit der Betätigung der Taste [6] können Sie
die Drehzahl auf 100% setzen (100% entspricht der voreingestellten Drehzahl).
Starten der Spindel bei offener Kabinentür (Betriebsart II)
Zum Starten der Spindel bei offener Kabinentür (Betriebsart II), drücken Sie gleichzei-
tig die "Spindel EIN" Taste [3] und die Zustimmtaste [8] - die Spindel läuft nun mit der
zuvor eingegebenen Drehzahl. Um den Spindelbetrieb aufrecht zu erhalten, muss die
Zustimmtaste [8] gedrückt gehalten werden.
+
Hinweis
Bei offener Kabinentür ist die Drehzahl der Spindel auf maximal 2500 1/min und die
maximale Achsgeschwindigkeit auf 2 m/min begrenzt. Beim Schließen der Kabinentür
wird die zuvor angewählte Drehzahl wieder hergestellt.
Ändern der Laufrichtung der Spindel
Generell läuft die Spindel im Rechtslauf. Um die Drehrichtung zu ändern, wählen Sie
in der Softkeyleiste die Taste "M" [2]. Geben Sie jetzt die gewünschte Laufrichtung durch
die Eingabe einer M-Kennzahl ein. Die Eingabe erscheint am Bildschirm.
Mögliche Eingaben zur Laufrichtungsbestimmung:
M 03 - Frässpindel Rechtslauf
M 04 - Frässpindel Linkslauf
M 05 - Frässpindel Aus
M 13 - Frässpindel Rechtslauf / Kühlmittel Ein
M 14 - Frässpindel Linkslauf / Kühlmittel Ein
174
