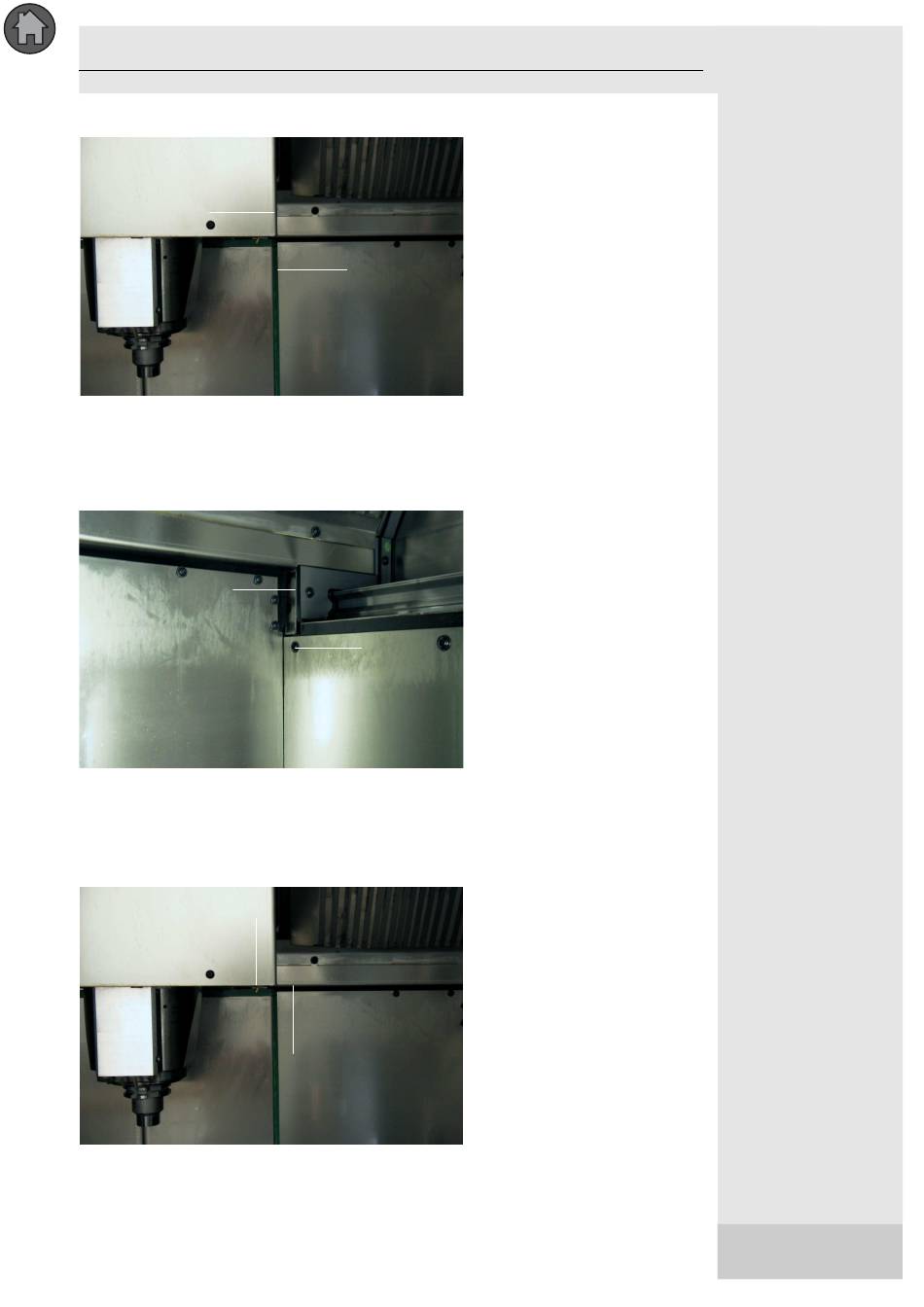

Prüfposition der X-Achse
A
Flucht: Rechte Seite des Verkleidungsbleches der Z-Achse [A] auf einer Linie mit der
rechten äußeren Kante der geschlossenen Werkzeugwechselklappe [B].
Prüfposition der Y-Achse
A
Flucht: Vordere Kante des Y-Schlitten [A] mittig zur hintersten der vier Befestigungs-
schrauben der inneren Bettverkleidung [B].
Prüfposition der Z-Achse
A
Flucht: Untere Kante des Verkleidungsbleches der Z-Achse [A] auf einer Linie mit der
unteren Kante des Verkleidungsbleches vom Y-Schlitten [B].
B
B
B
