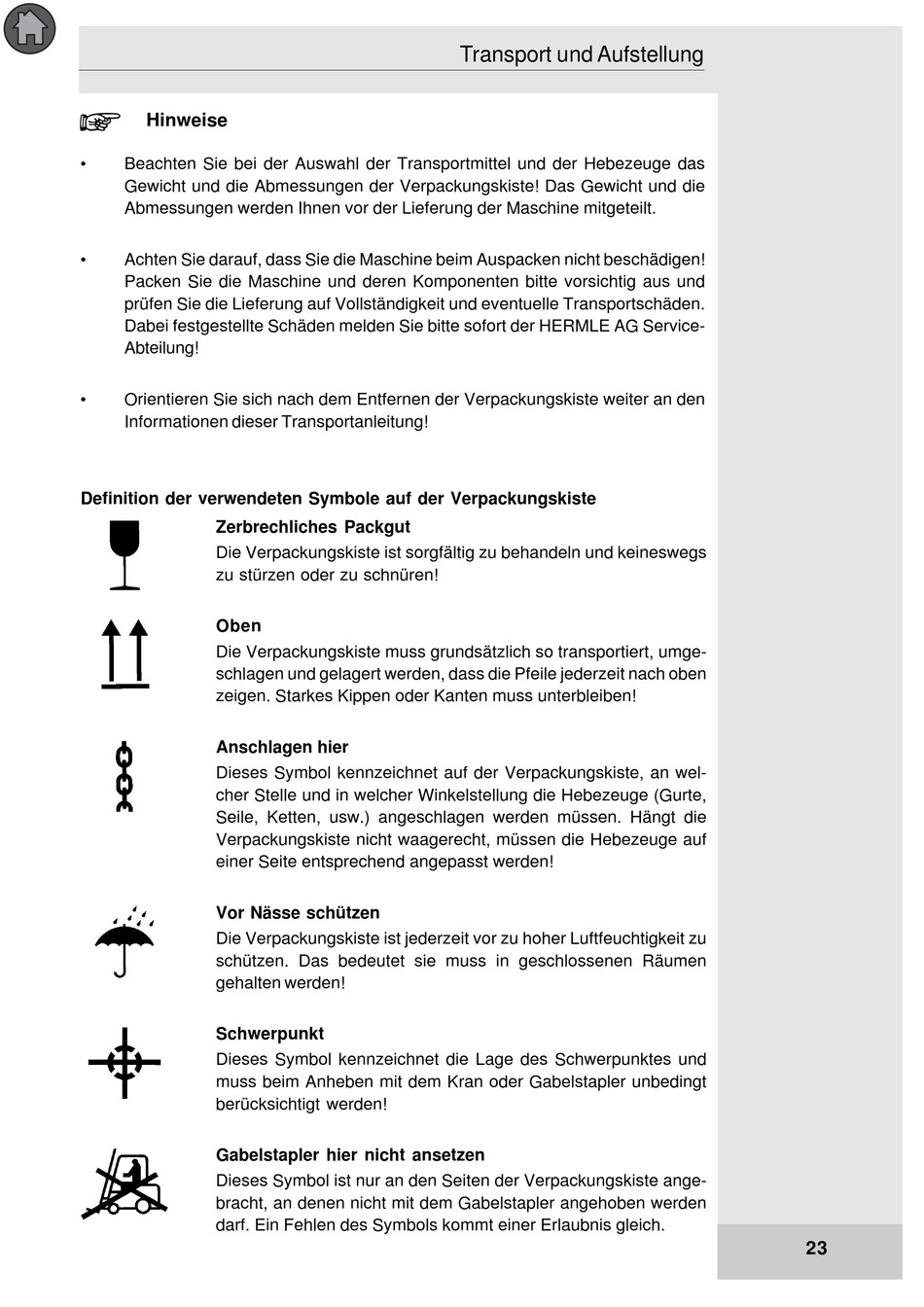

Hinweise
•
Beachten Sie bei der Auswahl der Transportmittel und der Hebezeuge das
Gewicht und die Abmessungen der Verpackungskiste! Das Gewicht und die
Abmessungen werden Ihnen vor der Lieferung der Maschine mitgeteilt.
•
Achten Sie darauf, dass Sie die Maschine beim Auspacken nicht beschädigen!
Packen Sie die Maschine und deren Komponenten bitte vorsichtig aus und
prüfen Sie die Lieferung auf Vollständigkeit und eventuelle Transportschäden.
Dabei festgestellte Schäden melden Sie bitte sofort der HERMLE AG Service-
Abteilung!
•
Orientieren Sie sich nach dem Entfernen der Verpackungskiste weiter an den
Informationen dieser Transportanleitung!
Definition der verwendeten Symbole auf der Verpackungskiste
Zerbrechliches Packgut
Die Verpackungskiste ist sorgfältig zu behandeln und keineswegs
zu stürzen oder zu schnüren!
Oben
Die Verpackungskiste muss grundsätzlich so transportiert, umge-
schlagen und gelagert werden, dass die Pfeile jederzeit nach oben
zeigen. Starkes Kippen oder Kanten muss unterbleiben!
Anschlagen hier
Dieses Symbol kennzeichnet auf der Verpackungskiste, an wel-
cher Stelle und in welcher Winkelstellung die Hebezeuge (Gurte,
Seile, Ketten, usw.) angeschlagen werden müssen. Hängt die
Verpackungskiste nicht waagerecht, müssen die Hebezeuge auf
einer Seite entsprechend angepasst werden!
Vor Nässe schützen
Die Verpackungskiste ist jederzeit vor zu hoher Luftfeuchtigkeit zu
schützen. Das bedeutet sie muss in geschlossenen Räumen
gehalten werden!
Schwerpunkt
Dieses Symbol kennzeichnet die Lage des Schwerpunktes und
muss beim Anheben mit dem Kran oder Gabelstapler unbedingt
berücksichtigt werden!
Gabelstapler hier nicht ansetzen
Dieses Symbol ist nur an den Seiten der Verpackungskiste ange-
bracht, an denen nicht mit dem Gabelstapler angehoben werden
darf. Ein Fehlen des Symbols kommt einer Erlaubnis gleich.
Transport und Aufstellung
23
