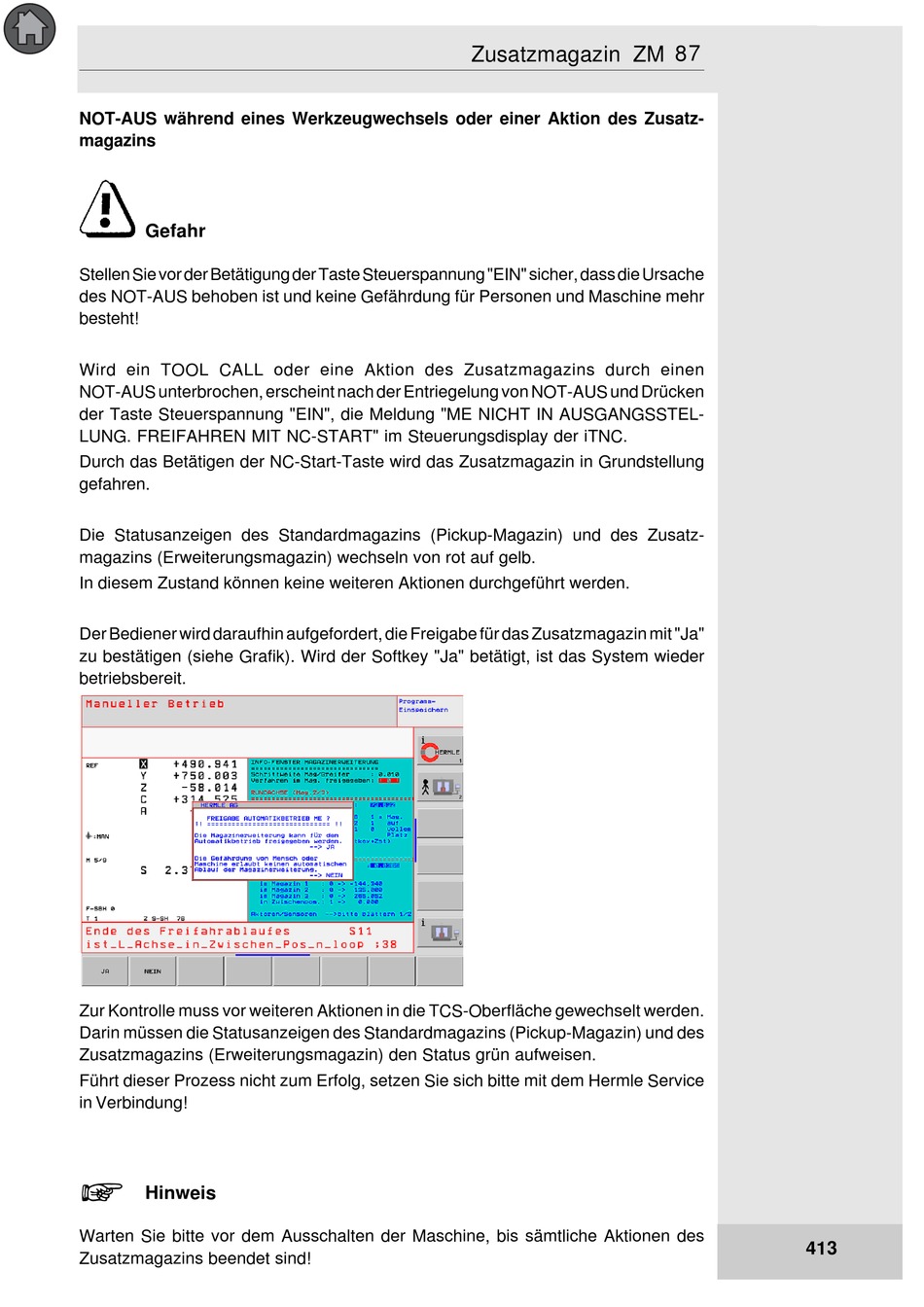

NOT-AUS während eines Werkzeugwechsels oder einer Aktion des Zusatz-
magazins
Gefahr
Stellen Sie vor der Betätigung der Taste Steuerspannung "EIN" sicher, dass die Ursache
des NOT-AUS behoben ist und keine Gefährdung für Personen und Maschine mehr
besteht!
Wird ein TOOL CALL oder eine Aktion des Zusatzmagazins durch einen
NOT-AUS unterbrochen, erscheint nach der Entriegelung von NOT-AUS und Drücken
der Taste Steuerspannung "EIN", die Meldung "ME NICHT IN AUSGANGSSTEL-
LUNG. FREIFAHREN MIT NC-START" im Steuerungsdisplay der iTNC.
Durch das Betätigen der NC-Start-Taste wird das Zusatzmagazin in Grundstellung
gefahren.
Die Statusanzeigen des Standardmagazins (Pickup-Magazin) und des Zusatz-
magazins (Erweiterungsmagazin) wechseln von rot auf gelb.
In diesem Zustand können keine weiteren Aktionen durchgeführt werden.
Der Bediener wird daraufhin aufgefordert, die Freigabe für das Zusatzmagazin mit "Ja"
zu bestätigen (siehe Grafik). Wird der Softkey "Ja" betätigt, ist das System wieder
betriebsbereit.
Zur Kontrolle muss vor weiteren Aktionen in die TCS-Oberfläche gewechselt werden.
Darin müssen die Statusanzeigen des Standardmagazins (Pickup-Magazin) und des
Zusatzmagazins (Erweiterungsmagazin) den Status grün aufweisen.
Führt dieser Prozess nicht zum Erfolg, setzen Sie sich bitte mit dem Hermle Service
in Verbindung!
+
Hinweis
Warten Sie bitte vor dem Ausschalten der Maschine, bis sämtliche Aktionen des
Zusatzmagazins beendet sind!
Zusatzmagazin ZM 87
413
