Elektrik - Maschine
Elektrik - Innere
Kühlmittelzufuhr
8

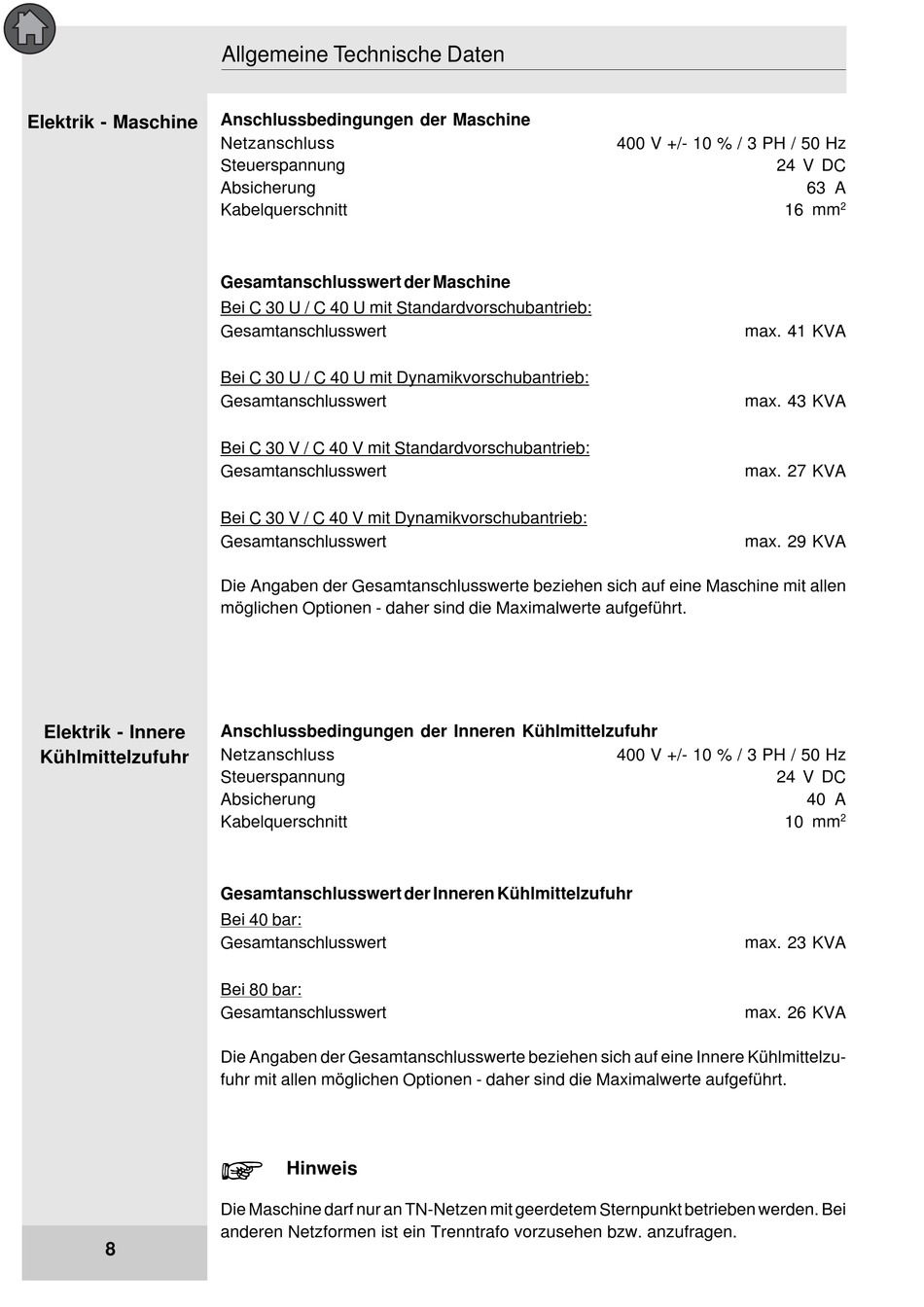

Allgemeine Technische Daten
Anschlussbedingungen der Maschine
Netzanschluss
Steuerspannung
Absicherung
Kabelquerschnitt
Gesamtanschlusswert der Maschine
Bei C 30 U / C 40 U mit Standardvorschubantrieb:
Gesamtanschlusswert
Bei C 30 U / C 40 U mit Dynamikvorschubantrieb:
Gesamtanschlusswert
Bei C 30 V / C 40 V mit Standardvorschubantrieb:
Gesamtanschlusswert
Bei C 30 V / C 40 V mit Dynamikvorschubantrieb:
Gesamtanschlusswert
Die Angaben der Gesamtanschlusswerte beziehen sich auf eine Maschine mit allen
möglichen Optionen - daher sind die Maximalwerte aufgeführt.
Anschlussbedingungen der Inneren Kühlmittelzufuhr
Netzanschluss
Steuerspannung
Absicherung
Kabelquerschnitt
Gesamtanschlusswert der Inneren Kühlmittelzufuhr
Bei 40 bar:
Gesamtanschlusswert
Bei 80 bar:
Gesamtanschlusswert
Die Angaben der Gesamtanschlusswerte beziehen sich auf eine Innere Kühlmittelzu-
fuhr mit allen möglichen Optionen - daher sind die Maximalwerte aufgeführt.
+
Hinweis
Die Maschine darf nur an TN-Netzen mit geerdetem Sternpunkt betrieben werden. Bei
anderen Netzformen ist ein Trenntrafo vorzusehen bzw. anzufragen.
400 V +/- 10 % / 3 PH / 50 Hz
24 V DC
16 mm
max. 41 KVA
max. 43 KVA
max. 27 KVA
max. 29 KVA
400 V +/- 10 % / 3 PH / 50 Hz
24 V DC
10 mm
max. 23 KVA
max. 26 KVA
63 A
2
40 A
2
