8.3
Drehen des antriebsmoduls
bei prozessventilen der reihe 2300 und 2301
Das Antriebsmodul (Positioner und Antrieb) kann nur bei Geradsitz- und Schrägsitzventilen der Reihe
2300 und 2301 gedreht werden.
Die Position der Anschlüsse kann durch Verdrehen des Antriebsmoduls (Positioner und Antrieb) um 360° stufenlos
ausgerichtet werden.
Es kann nur das gesamte Antriebsmodul gedreht werden. Das Verdrehen des Positioners gegen den
Antrieb ist nicht möglich.
Das Prozessventil muss sich beim Ausrichten des Antriebmoduls in geöffneter Stellung befinden.
geFahr!
Verletzungsgefahr durch hohen Druck in anlage/gerät.
▶ Vor Arbeiten an Anlage oder Gerät, den Druck abschalten und Leitungen entlüften/entleeren.
Vorgehensweise:
→
Ventilgehäuse in eine Haltevorrichtung einspannen (nur nötig, wenn das Prozessventil noch nicht eingebaut ist).
→
Bei Steuerfunktion A: Prozessventil öffnen.

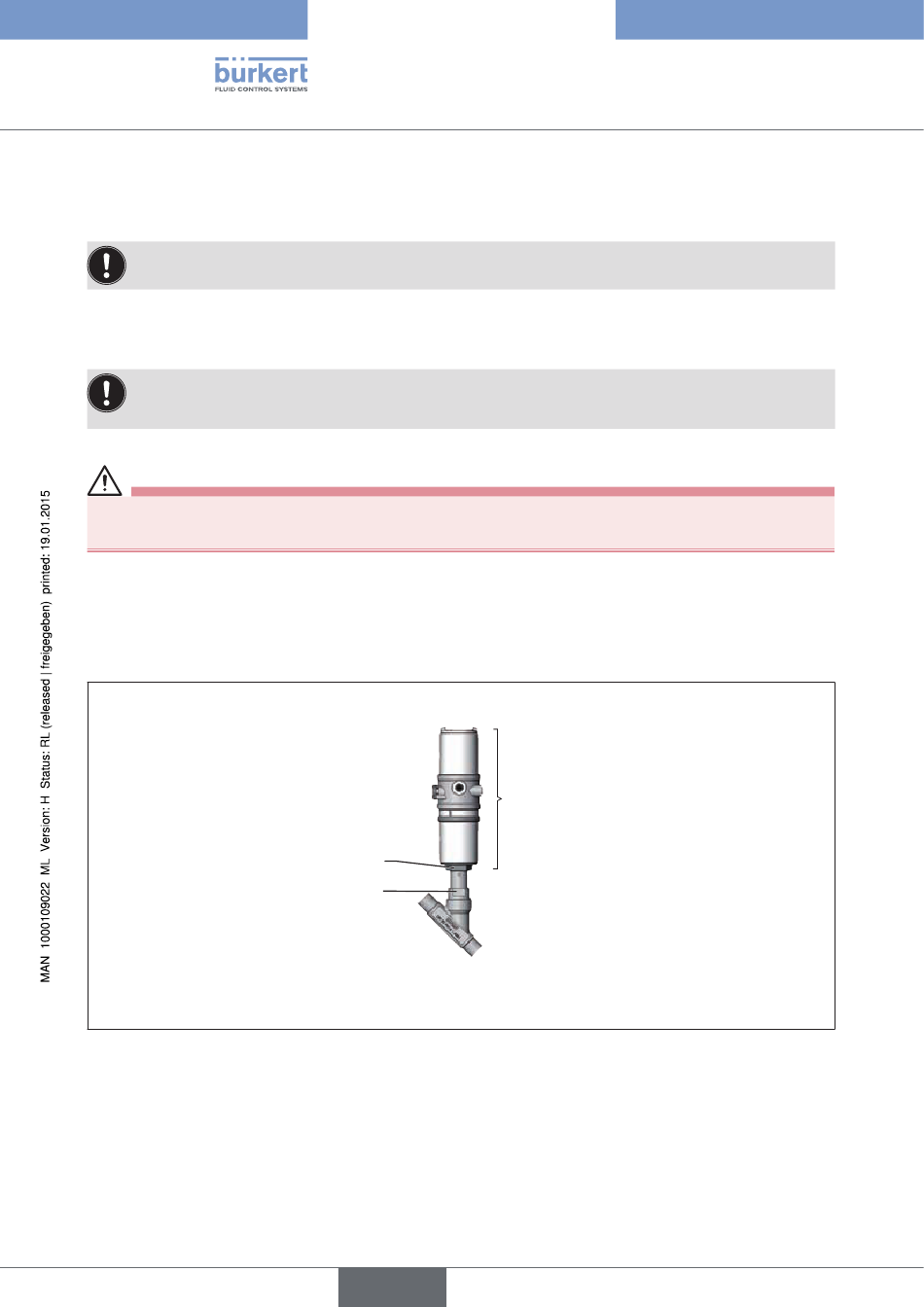

Bild 21:
Drehen des Antriebsmoduls
98
Sechskant
Nippel
Reihe 2300 und 2301
deutsch
Typ 8696
Montage
Antriebsmodul
