Typ 8696
Montage
Verbindungs-
stutzen

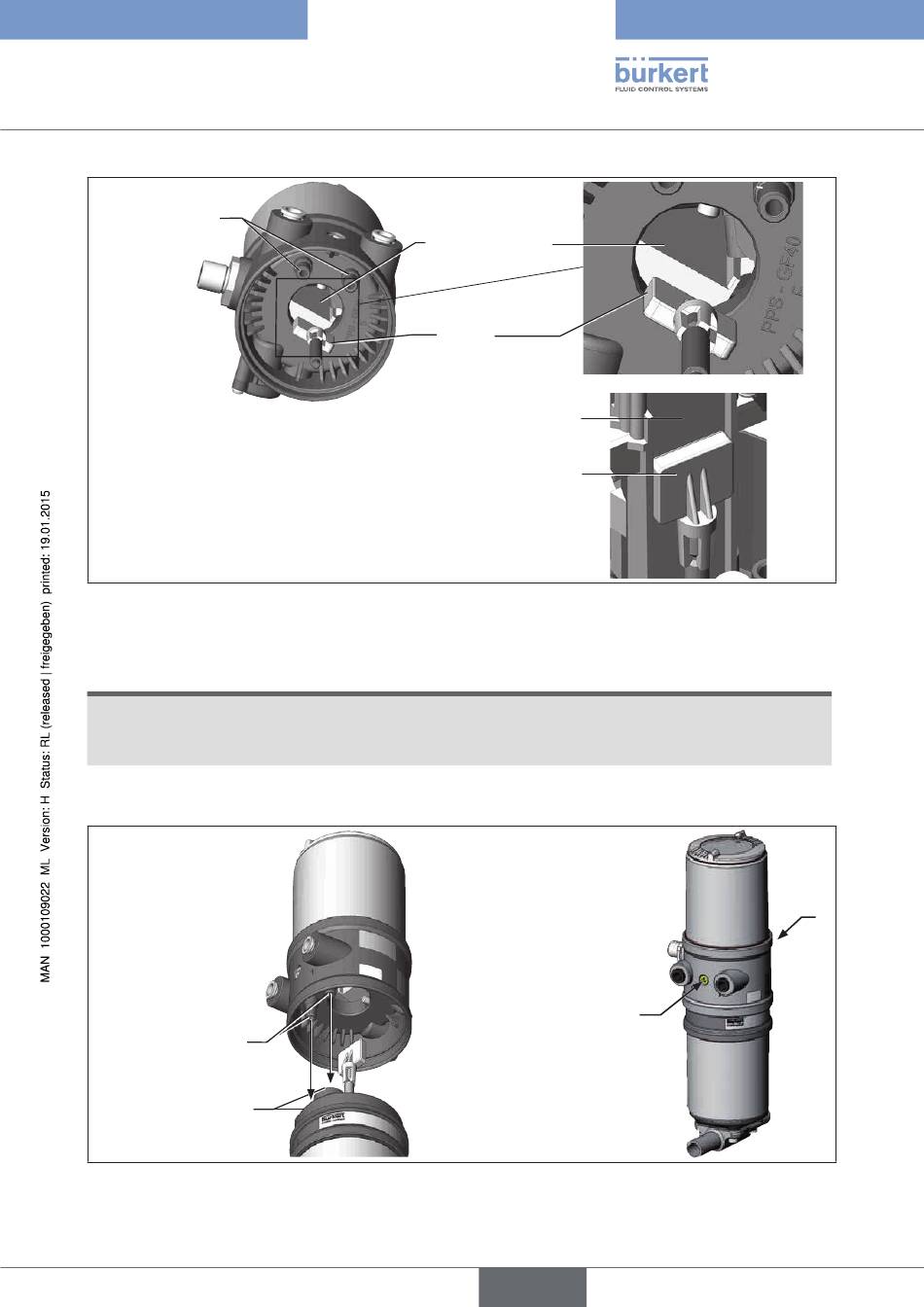

Bild 19:
Ausrichten des Pucks
→
Positioner ohne Drehbewegung soweit auf den Antrieb schieben, dass an der Formdichtung kein Spalt mehr
sichtbar ist.
hinWeiS!
Durch ein zu hohes Drehmoment beim einschrauben der Befestigungsschraube kann die schutzart
ip65 / ip67 nicht sichergestellt werden.
▶ Befestigungsschrauben nur mit einem maximalen Drehmoment von 1,5 Nm anziehen.
→
Positioner mit den beiden seitlichen Befestigungsschrauben auf dem Antrieb befestigen. Dabei die Schrauben
nur leicht anziehen (maximales Drehmoment: 1,5 Nm).
Verbindungs-
stutzen
Steuerluftanschlüsse
Antrieb
Bild 20:
Montage Positioner
Führungsschiene
Puck
Führungsschiene
Puck
Befestigungsschrauben
maximal 1,5 Nm
