9
pneumaTische insTallaTiOn
geFahr!
Verletzungsgefahr durch hohen Druck in anlage/gerät.
▶ Vor Arbeiten an Anlage oder Gerät, den Druck abschalten und Leitungen entlüften/entleeren.
Warnung!
Verletzungsgefahr bei unsachgemäßer installation.
▶ Die Installation darf nur autorisiertes Fachpersonal mit geeignetem Werkzeug durchführen.
Verletzungsgefahr durch ungewolltes einschalten der anlage und unkontrollierten Wiederanlauf.
▶ Anlage vor unbeabsichtigtem Betätigen sichern.
▶ Nach der Installation einen kontrollierten Wiederanlauf gewährleisten.
Vorgehensweise:
→
Steuermedium an den Steuerluftanschluss (1) anschließen
(3 ... 7 bar; Instrumentenluft, öl-, wasser- und staubfrei).
→
Abluftleitung oder einen Schalldämpfer an den Abluftanschluss (3) montieren.
Wichtiger Hinweis zur einwandfreien Funktion des Geräts:
▶ Durch die Installation darf sich kein Rückdruck aufbauen.
▶ Für den Anschluss einen Schlauch mit ausreichendem Querschnitt. wählen.
▶ Die Abluftleitung muss so konzipiert sein, dass kein Wasser oder sonstige Flüssigkeit durch den Abluft-
anschluss in das Gerät gelangen kann.

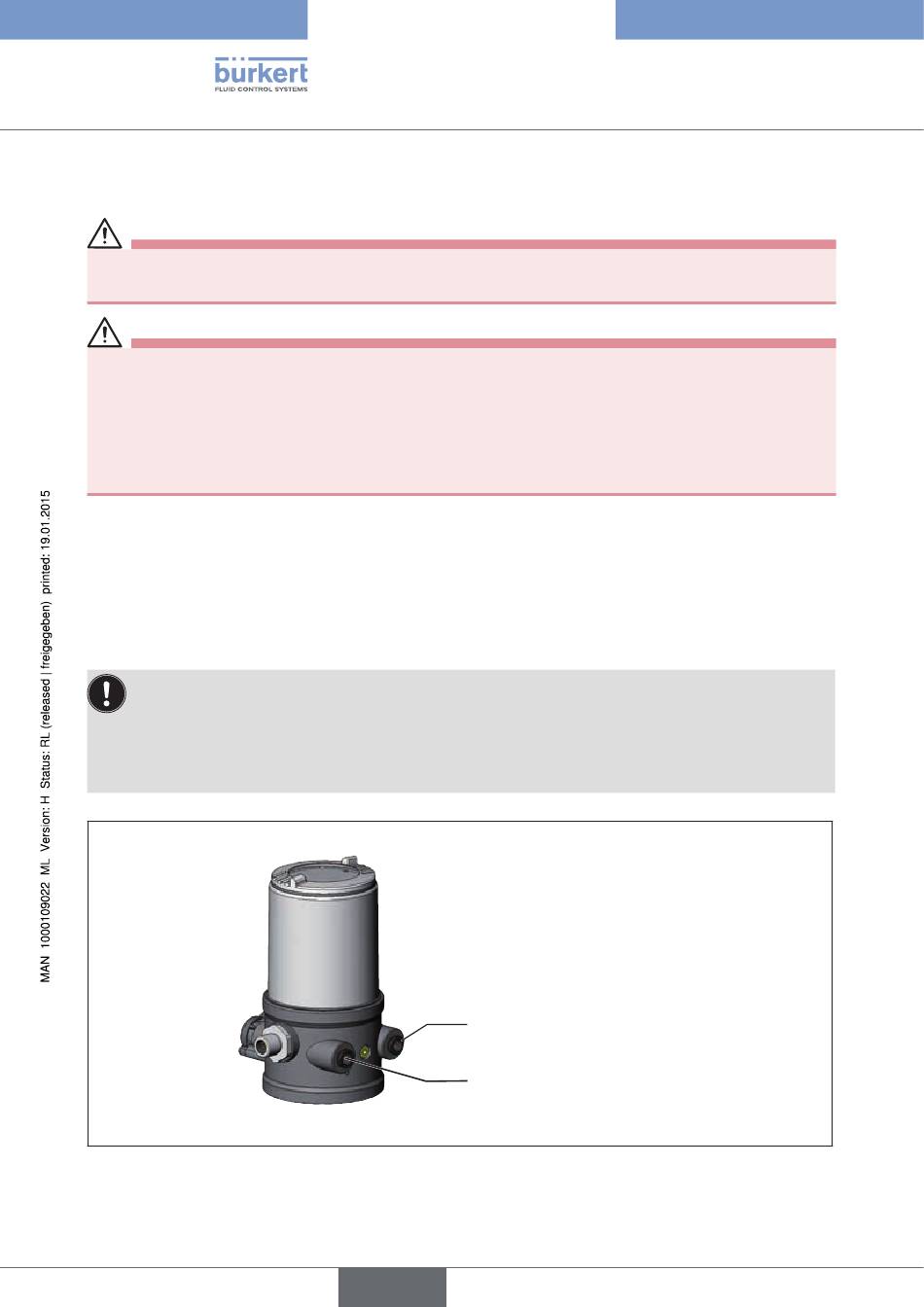

Bild 23:
Pneumatischer Anschluss
100
Steuerluftanschluss
(Beschriftung: 1)
Abluftanschluss
(Beschriftung: 3)
deutsch
Typ 8696
PneumatischeInstallation
