5.7
schnittstellen des positioners
Eingang für
Stellungs-Sollwert
4 ... 20 mA
0 ... 20 mA
Binärereingang
24 V DC
Kommunikations-
schnittstelle
Defaulteinstellung
4)

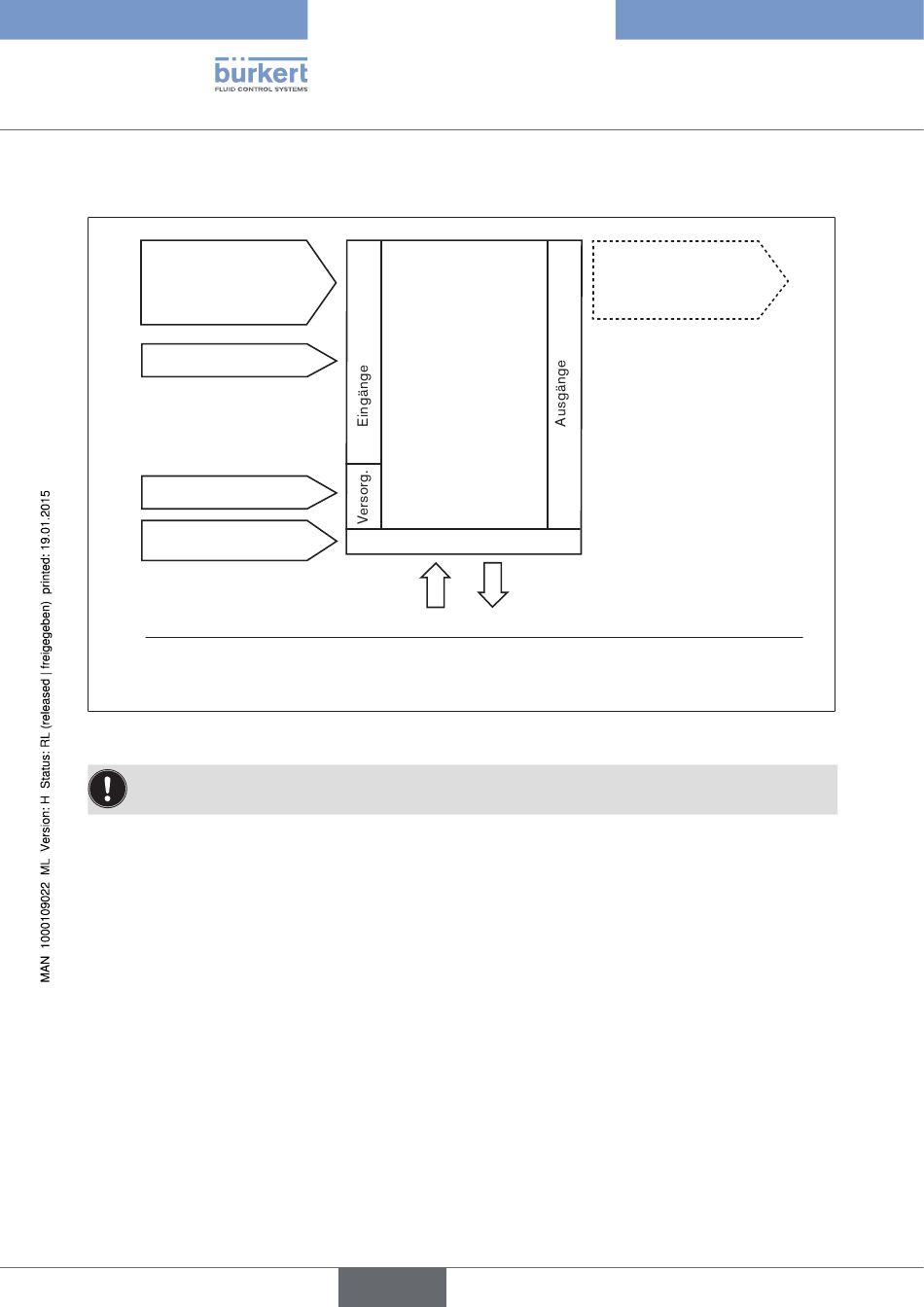

Bild 7:
Schnittstellen
Der Positioner Typ 8696 ist ein 3-Leiter-Gerät, d. h. die Versorgungsspannung (24 V DC) erfolgt getrennt
vom Sollwertsignal.
• Eingang für Stellungs-Sollwert (4 ... 20 mA entspricht 0 ... 100 %)
(abhängig von Stellung des DIP-Schalters 1)
• Binäreingang
Bei Anlegen einer Spannung > 10 V wird SAFE POSITION aktiv, d. h. das Ventil wird in die Sicherheitsstellung
gebracht (Werkseinstellung, kann mit Kommunikationssoftware geändert werden).
• Analoge Stellungsrückmeldung (optional)
Die Position des Ventils kann über einen analogen 4 ... 20 mA Ausgang an die SPS weitergeleitet werden
(4 ... 20 mA entspricht 0 ... 100 %)
82
4)
deutsch
positioner
Bedienung
Typ 8696
Systembeschreibung
Analoge
Stellungsrückmeldung
(Option)
