8
mOnTage
8.1
consignes de sécurité
Danger !
risque de blessures dû à la présence de haute pression dans l'installation/l'appareil.
▶ Avant de travailler sur l'installation ou l'appareil, il convient de couper la pression et de purger des conduites/
de les vider.
risque de choc électrique.
▶ Avant de travailler sur l'installation ou l'appareil, couper la tension et empêcher toute remise sous tension par
inadvertance.
▶ Respecter les réglementations en vigueur pour les appareils électriques en matière de prévention des accidents
et de sécurité.
aVerTiSSeMenT !
risque de blessures dû à un montage non conforme.
▶ Le montage doit être effectué uniquement par un personnel qualifié et habilité disposant de l'outillage approprié.
risque de blessures dû à la mise en marche involontaire de l'installation et le redémarrage non contrôlé.
▶ Empêchez tout actionnement involontaire de l'installation.
▶ Garantissez un redémarrage contrôlé après le montage.
8.2
montage du positionneur type 8696 sur les
vannes process des séries 2103, 2300 et 2301
reMarque !
lors du montage sur les vannes process à corps soudé, observer les consignes de montage dans le
manuel d'utilisation de la vanne process.
Procédure à suivre :
1. monter la tige de commande
Raccords d'air de pilotage
(connecteurs de flexible avec collets ou

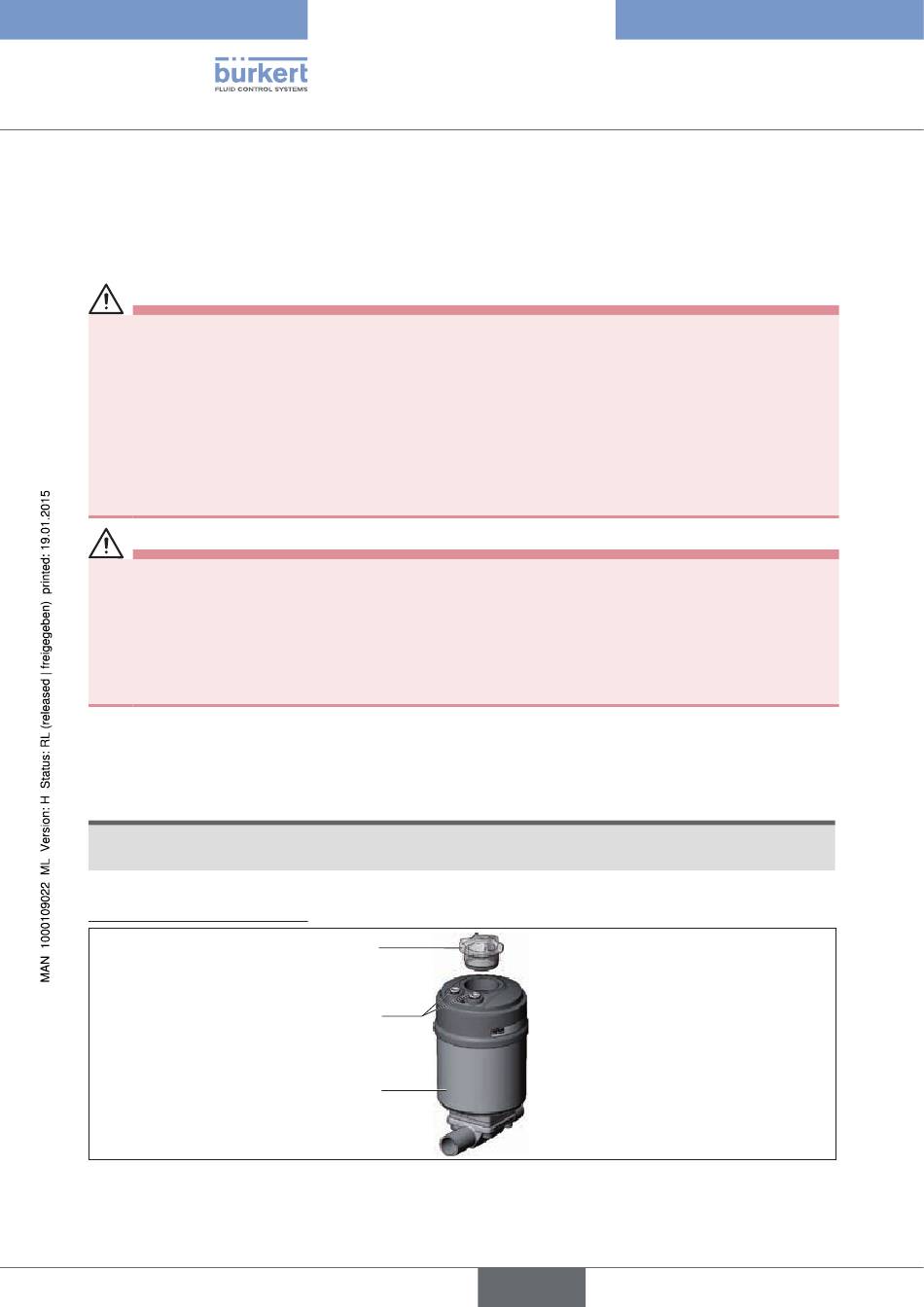

Figure 16 :
Montage du positionneur, séries 2103, 2300 et 2301
156
Capot transparent
douilles filetées)
Actionneur
Type 8696
Montage
français
