Type 8696
Commandeetfonctionnement
12
cOmmanDe eT fOncTiOnnemenT
Le positionneur type 8696 a différentes fonctions de base et supplémentaires pouvant être configurées et para-
métrées à l'aide des interrupteurs DIP et/ou du logiciel de communication.
12.1
fonctions de base
Les fonctions de base suivantes peuvent être activées avec les interrupteurs DIP (CUTOFF et CHARACT) et modi-
fiées avec (DIR.CMD).
fonction
Description
DIR.CMD
Sens d'action entre le signal
d'entrée et la position de consigne
CUTOFF
Fonction de fermeture étanche du
positionneur
CHARACT
Sélection de la caractéristique de
transfert entre le signal d'entrée
et la course (caractéristique de
correction)
Tableau 17 : Fonctions de base interrupteur DIP
reMarque !
rupture des manchons pneumatiques due à la torsion.
▶ Pour dévisser et visser le capot transparent, ne pas exercer de contre pression sur l'actionneur de vanne
process mais sur le corps de raccordement.

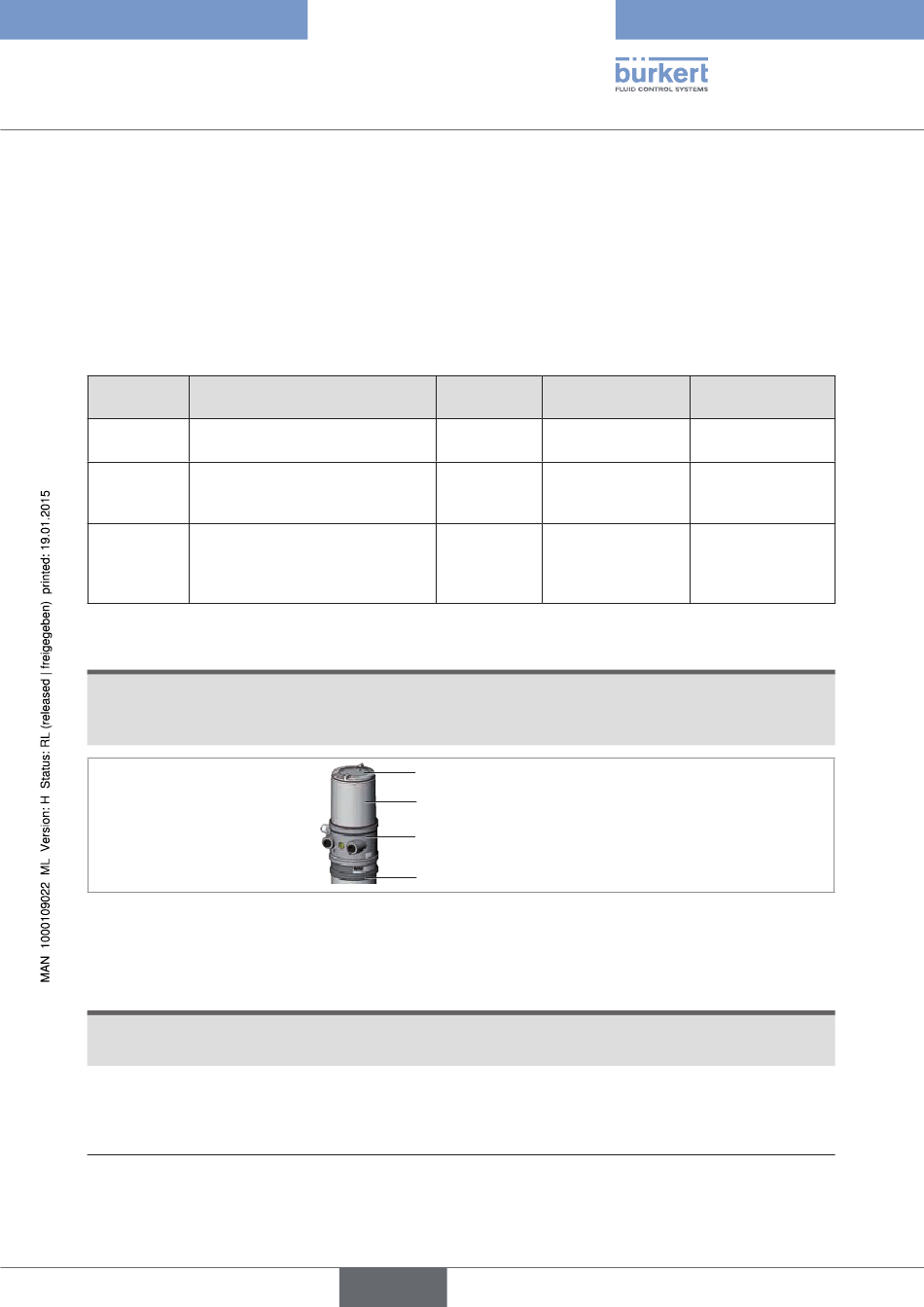

Figure 27 :
Ouvrir positionneur
→
Pour commander les interrupteurs DIP, dévisser le capot transparent.
reMarque !
Dommage ou panne suite à la pénétration d'encrassement et d'humidité.
▶ Visser le capot transparent jusqu'en butée afin de respecter le degré de protection IP65 / IP67.
→
Fermer le corps (outil de montage : 674078
L'outil de montage (674078) est disponible auprès de votre filiale de distribution Bürkert.
19)
interrupteur
Dip
1
2
3
Capot transparent
Enveloppe du corps
Corps de raccordement
Actionneur
).
19)
français
Off
On
Vers le haut
Vers le bas
Fonction de
Fonction de
fermeture étanche,
fermeture étanche,
arrêt
marche
Caractéristique
Caractéristique de
linéaire
correction
169
