5.5
structure du positionneur
Le positionneur, types 8696 est composé d'une électronique commandée par microprocesseur, du système de
mesure de déplacement et du système de réglage.
L'appareil est conçu selon la technique à trois conducteurs. La commande du positionneur se fait à l'aide de 2
touches et d'un interrupteur DIP à 4 pôles.
Le système de réglage pneumatique pour actionneurs simple effet comprend 2 vannes magnétiques.
5.5.1
représentation
Raccordement électrique
(connecteur rond M12 x 1)
Limiteur de pression
(pour la protection contre
la pression intérieure trop
élevée en cas de défaut)

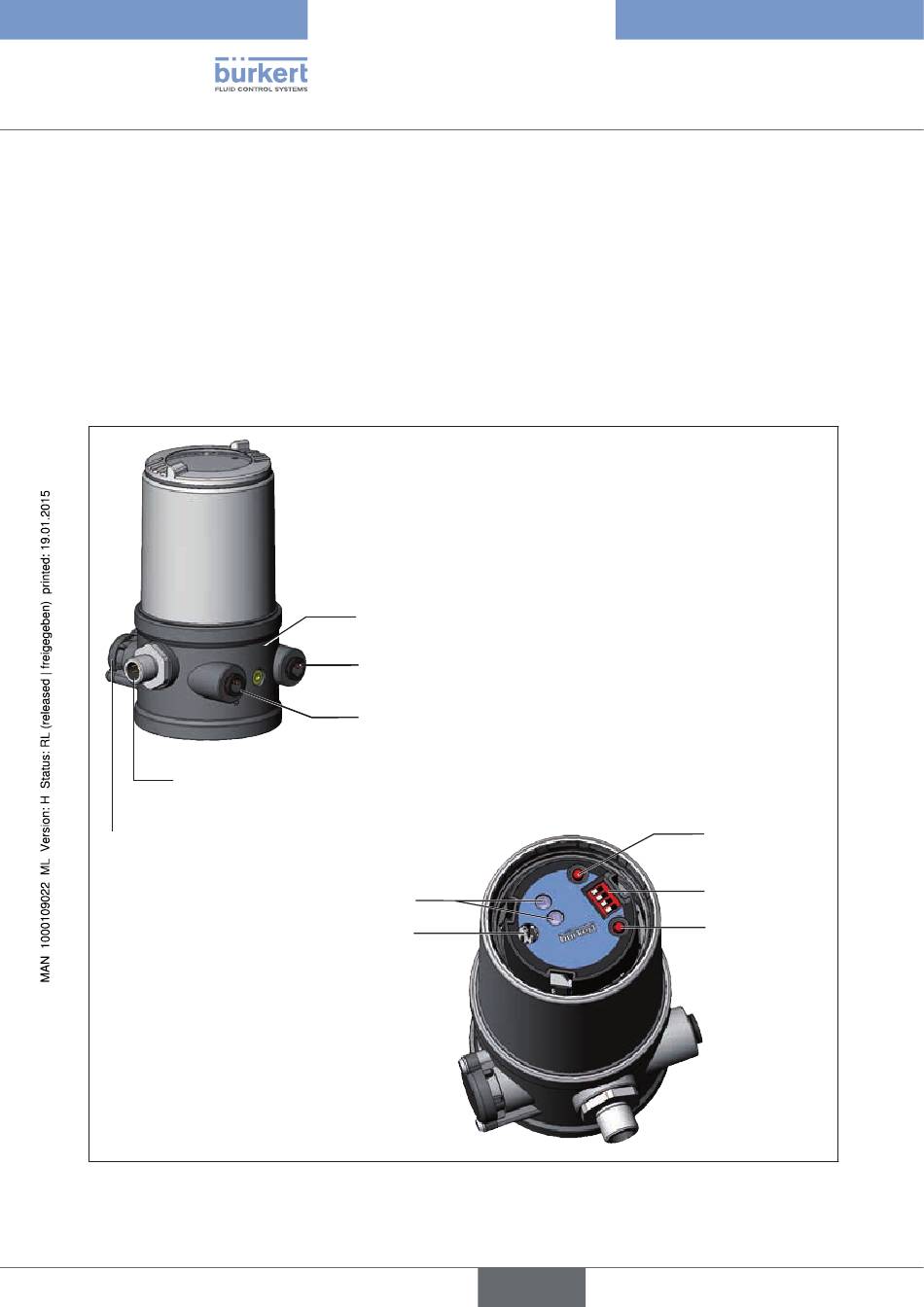

Figure 3 :
Structure
138
Corps de raccordement
Raccord d'air de pilotage
(Légende : 1)
Raccord d'évacuation d'air
(Légende : 3)
capot transparent retiré :
LED
Interface de
communication
Type 8696
Descriptiondusystème
français
Touche 1
Interrupteur DIP
Touche 2
