12.2 fonctions supplémentaires
Les fonctions supplémentaires suivantes peuvent être configurées et paramétrées à l'aide du logiciel de commu-
nication :
fonction

DIR.ACTUATOR

SPLITRANGE
X.LIMIT
X.TIME
X.CONTROL
SAFE POSITION
SIGNAL ERROR
BINARY INPUT
OUTPUT
Tableau 23 : Fonctions supplémentaires
12.2.1 DIR.ACTUATOR -
sens d'action (direction) de l'actionneur
Cette fonction permet de régler le sens d'action entre l'état d'aération de l'actionneur et la position effective.
Réglage en usine : Vers le haut
Rise (vers le haut) :
Fall (vers le bas) :
Position effective
air purgé

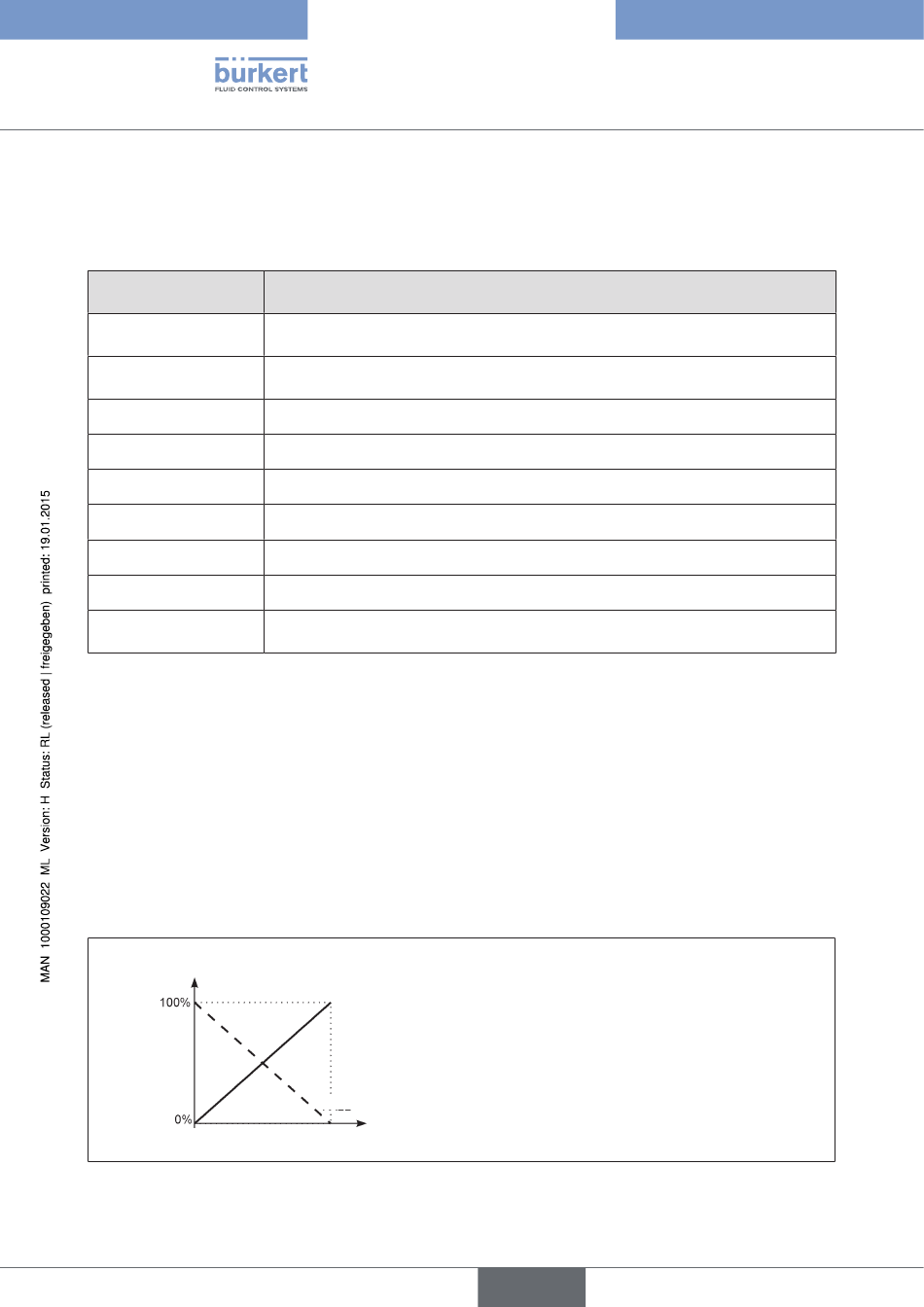

Fig. 32 : Diagramme DIR.ACTUATOR
176
Description
Affectation de l'état d'alimentation en air de la chambre d'actionneur par rapport à la
position effective
Répartition de la plage du signal ; signal d'entrée en % pour lequel la vanne parcourt
l'ensemble de la course
Limitation de la course mécanique
Limitation de la vitesse de réglage
Paramétrage du positionneur
Entrée de la position de sécurité
Configuration détection de défaut du niveau du signal
Activation de l'entrée binaire
Configuration des sorties (uniquement avec platine supplémentaire pour réaction
analogique et sorties binaires)
Sens d'action direct (air purgé → 0 % ; aéré 100 %)
Sens d'action inverse (air purgé → 100 % ; aéré 0 %)
vers le haut
vers le bas
Etat d'aération
aéré
Type 8696
Commandeetfonctionnement
français
