Typ 8696
ElektrischeInstallation24VDC
10.2
elektrische installation mit rundsteckverbinder
geFahr!
gefahr durch stromschlag.
▶ Vor Arbeiten an Anlage oder Gerät, die Spannung abschalten und vor Wiedereinschalten sichern.
▶ Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen für elektrische Geräte beachten.

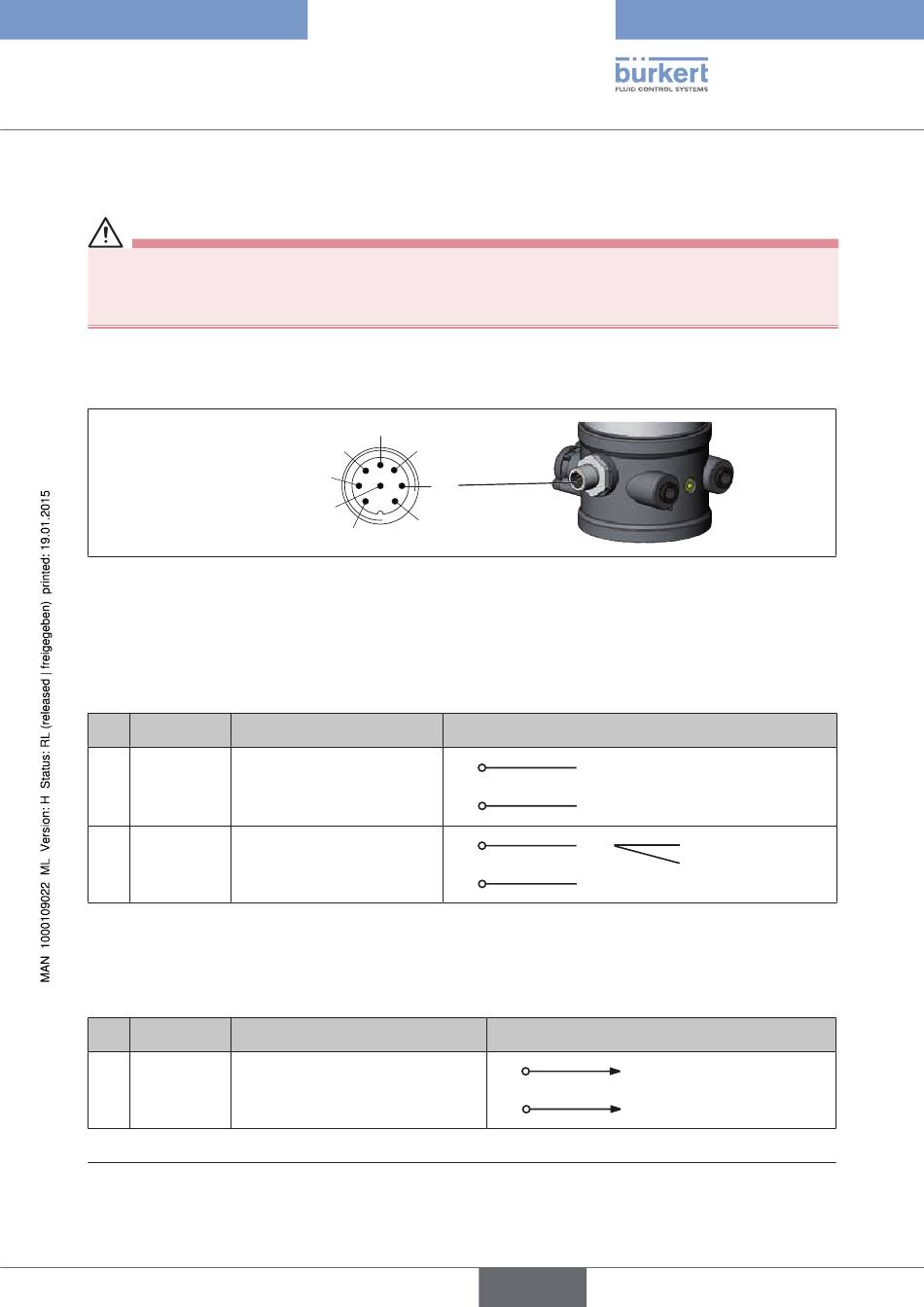

10.2.1 Bezeichnung der kontakte Typ 8696
Rundstecker
M12 x1, 8-polig
Bild 24:
Rundstecker M12 x 1, 8-polig
10.2.2 anschluss des positioners Typ 8696
→
Pins entsprechend der Ausführung (Optionen) des Positioners anschließen.
eingangssignale der Leitstelle (z. B. SPS) - rundstecker M 12 x 1, 8-polig
pin
aderfarbe
Belegung
14)
Sollwert + (0/4 ... 20 mA)
1
weiß
2
braun
Sollwert GND
grau
Binäreingang +
5
rosa
6
Binäreingang -
Tabelle 14:
Pin-Belegung - Eingangssignale der Leitstelle (z. B. SPS) - Rundstecker M 12 x 1, 8-polig
ausgangssignale zur Leitstelle (z. B. SPS) - rundstecker M 12 x 1, 8-polig
(nur bei option analogausgang erforderlich)
pin
aderfarbe
Belegung
14)
8
rot
Analoge Stellungsrückmeldung +
7
blau
Analoge Stellungsrückmeldung GND
Tabelle 15:
Pin-Belegung - Ausgangssignale zur Leitstelle - Rundstecker M 12 x 1, 8-polig
Die angegebenen Farben beziehen sich auf das als Zubehör erhältliche Anschlusskabel (919061)
14)
5
6
4
7
3
8
2
1
äußere Beschaltung / signalpegel
1
2
5
6
äußere Beschaltung / signalpegel
8
7
+ (0/4 ... 20 mA)
GND
+
GND
+ (0/4 ... 20 mA)
GND
deutsch
0 ... 5 V
(log. 0)
10 ... 30 V (log. 1)
103
