Folgende Grundfunktion ist nur über die Kommunikationssoftware veränderbar.
funktion
Beschreibung
INPUT
Eingabe des Normsignaleingangs
für die Sollwertvorgabe
RESET
Rücksetzen auf Werkseinstellungen
X.TUNE
Automatische Anpassung des
Positioners an die jeweiligen
Betriebsbedingungen
Tabelle 18:
Grundfunktion Kommunikationssoftware
Die Funktionen INPUT, CUTOFF und CHARACT können über die Kommunikationssoftware parametriert werden.
12.1.1 DIR.CMD -
Wirkrichtung (Direction) des positioner-sollwerts
Über diese Funktion stellen Sie die Wirkrichtung zwischen dem Eingangssignal (INPUT) und der Soll-Position
des Antriebs ein.
Werkseinstellung: DIP-Schalter auf OFF (steigend)
DiP-Schalter
1
Tabelle 19:
DIP-Schalter 1
Die Wirkrichtung (DIR.CMD) kann nur über den DIP-Schalter 1 im Positioner geändert werden.
Soll-Position

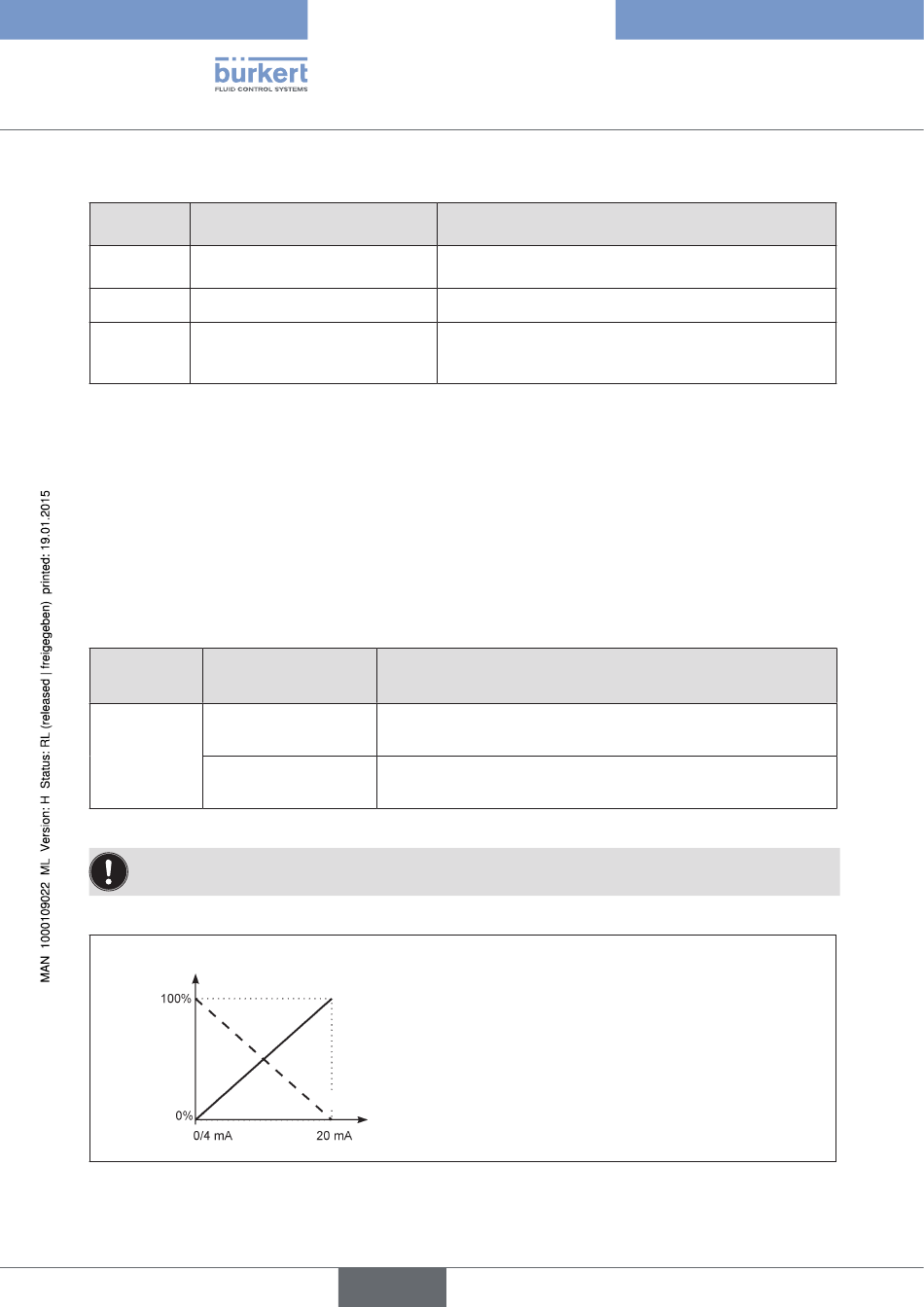

Bild 28:
Diagramm DIR.CMD
108
Stellung
Funktion
ON
Umkehr der Wirkrichtung des Sollwerts (DIR.CMD)
(Sollwert 20 ... 4 mA entspricht Position 0 ... 100 %), fallend
OFF
normale Wirkrichtung des Sollwerts
(Sollwert 4 ... 20 mA entspricht Position 0 ... 100 %), steigend
steigend
fallend
Eingangssignal
(INPUT)
deutsch
Typ 8696
BedienungundFunktion
Werkseinstellung
4 ... 20 mA
