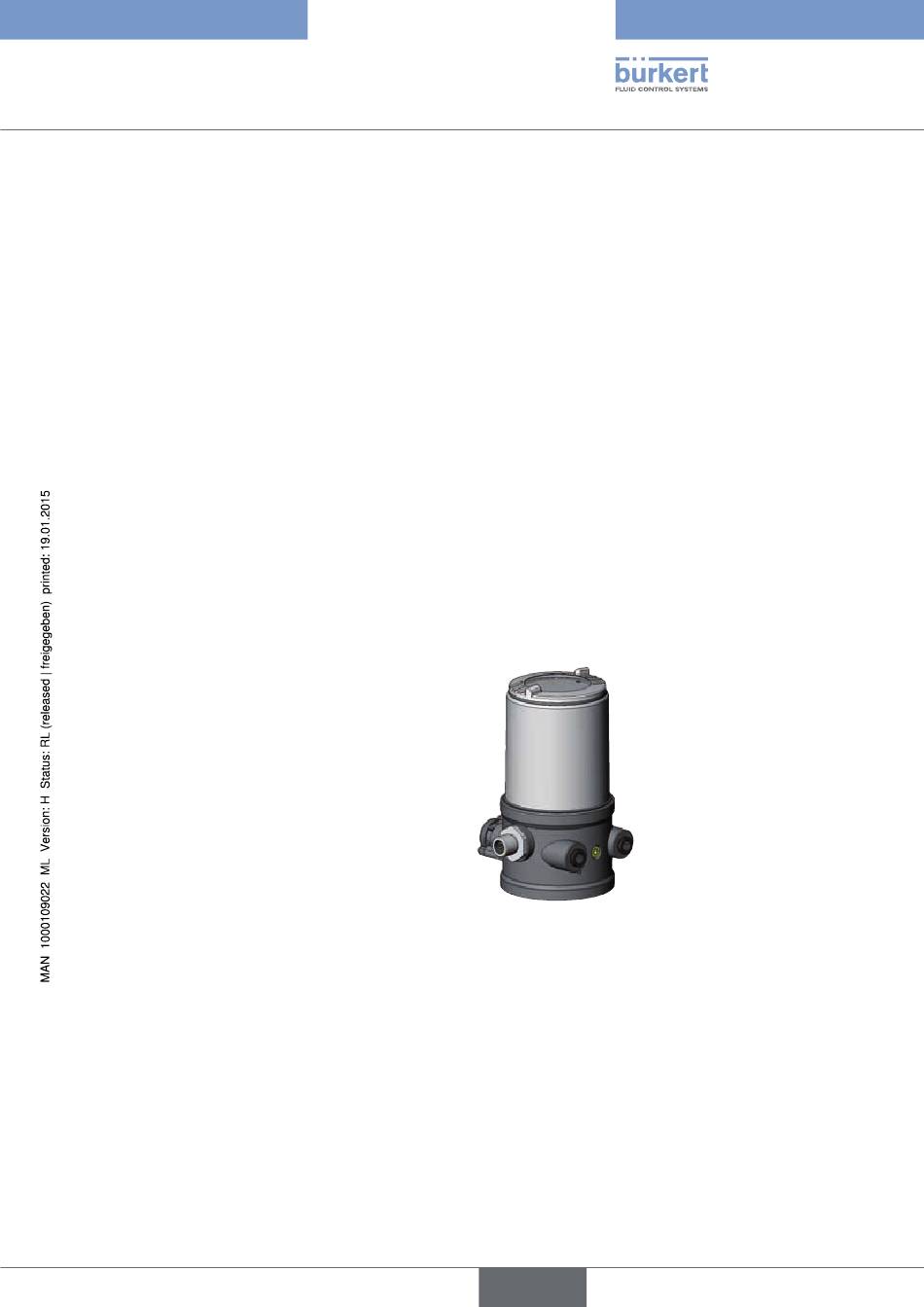

Typ 8696
Systembeschreibung
5.5.2
merkmale
• ausführungen
für einfachwirkende Ventilantriebe.
• Wegmesssystem
Berührungsloses und damit verschleißfreies Wegmesssystem.
• Mikroprozessorgesteuerte elektronik
für die Signalverarbeitung, Regelung und Ventilansteuerung.
• Bedienmodul
Die Bedienung des Geräts erfolgt über 2 Tasten und einen 4-poligen DIP-Schalter. 2 je 2-farbige LEDs ermög-
lichen die Anzeige verschiedener Gerätestatus.
• Stellsystem
Das Stellsystem besteht aus 2 Magnetventilen. Ein Ventil dient zur Belüftung und ein weiteres zur Entlüftung
des pneumatischen Antriebs. Die Magnetventile arbeiten nach dem Wippenprinzip und werden über den Regler
mit einer PWM-Spannung angesteuert. Dadurch wird eine größere Flexibilität hinsichtlich Antriebsvolumen und
Stellgeschwindigkeit erreicht. Die direktwirkende Ausführung hat eine Nennweite von DN 0,6.
• Stellungsrückmeldung (optional)
Die Position des Ventils kann über einen analogen 0/4-20 mA Ausgang an die SPS weitergeleitet werden.
• Binäreingang
Bei Anlegen einer Spannung > 10 V wird SAFE POSITION aktiv, d. h. das Ventil wird in die Sicherheitsstellung
gebracht (Werkseinstellung, kann mit Kommunikationssoftware geändert werden).
• Pneumatische Schnittstellen
Schlauchsteckanschluss ∅ 6 mm / 1/4"
auf Anfrage: Muffenanschluss G 1/8
• elektrische Schnittstellen
Rundsteckverbinder
• gehäuse
Das Gehäuse des Positioners wird durch ein Druckbegrenzungsventil vor zu hohem Innendruck, z. B. infolge
von Leckagen, geschützt.
• Kommunikationsschnittstelle
zur Konfiguration und Parametrierung.
deutsch
77
