hinWeiS!
Bruch der pneumatischen Verbindungsstutzen durch Dreheinwirkung.
▶ Beim Abschrauben und Einschrauben der Klarsichthaube nicht am Antrieb des Prozessventils sondern am
Anschlussgehäuse gegenhalten.

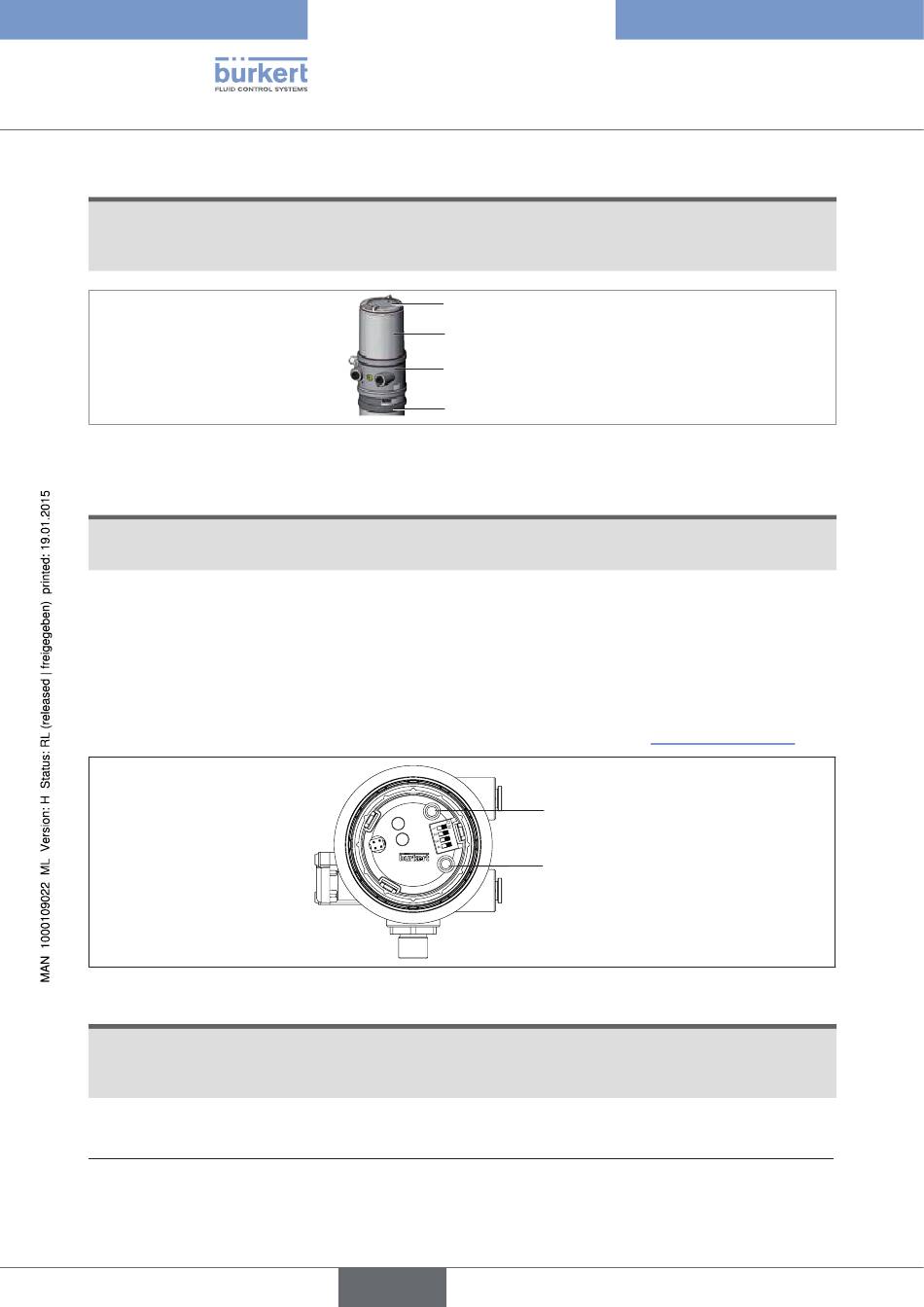

Bild 11:
Positioner öffnen
→
Die Klarsichthaube des Positioners abschrauben, um die Tasten und DIP-Schalter zu bedienen.
hinWeiS!
Beschädigung oder funktionsausfall durch eindringen von Verschmutzung und feuchtigkeit.
▶ Zur Einhaltung der Schutzart IP65 / IP67 die Klarsichthaube bis auf Anschlag einschrauben.
→
Gehäuse schließen (Schraubwerkzeug: 674078
7.3
Belegung der Tasten
Die Belegung der 2 Tasten auf der Platine sind je nach Betriebszustand (AUTOMATIK / HAND) unterschiedlich.
Die Beschreibung der Betriebszustände (AUTOMATIK / HAND) finden Sie im Kapitel „7.1 Betriebszustand".
Bild 12:
Beschreibung Tasten
hinWeiS!
Bruch der pneumatischen Verbindungsstutzen durch Dreheinwirkung.
▶ Beim Abschrauben und Einschrauben der Klarsichthaube nicht am Antrieb des Prozessventils sondern am
Anschlussgehäuse gegenhalten.
→
Die Klarsichthaube des Positioners abschrauben, um die Tasten zu bedienen.
Das Schraubwerkzeug (674078) ist über Ihre Bürkert-Vertriebsniederlassung erhältlich.
7)
88
Klarsichthaube
Gehäusemantel
Anschlussgehäuse
Antrieb
).
7)
deutsch
Typ 8696
Bedien-undAnzeigeelemente
Taste 1
Taste 2
