Type 8696
Montage
Manchons

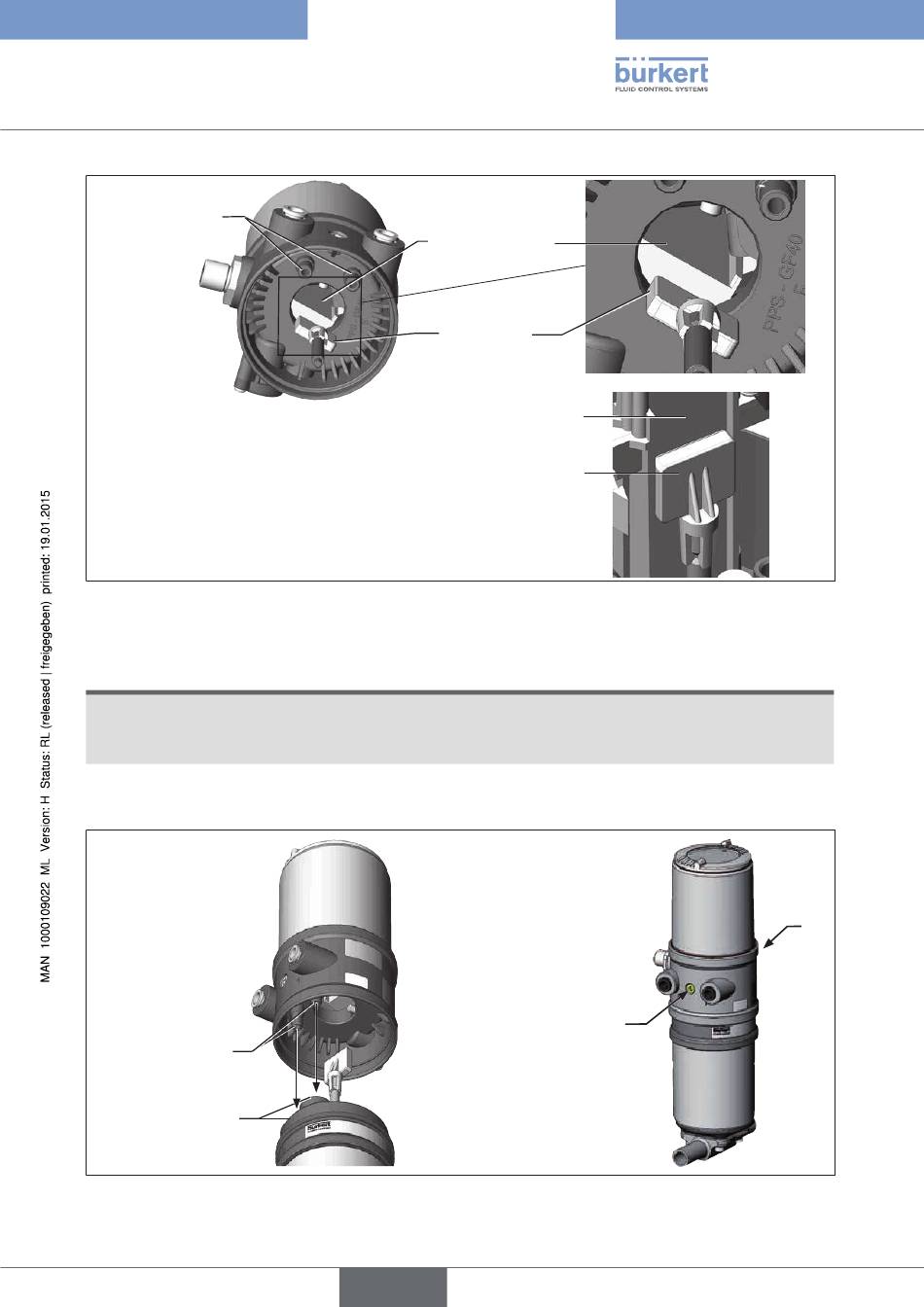

Figure 19 :
Disposition du rouleau presseur
→
Glisser le positionneur sur l'actionneur sans la faire tourner jusqu'à ce que le joint profilé ne présente plus
d'interstice.
reMarque !
le degré de protection ip65 / ip67 ne peut être garanti si le couple de serrage de la vis de fixation est
trop élevé.
▶ Les vis de fixation doivent être serrées uniquement avec un couple de serrage maximal de 1,5 Nm.
→
Fixer le positionneur sur l'actionneur à l'aide des deux vis de fixation latérales. Ne serrer les vis que légèrement
(couple de serrage maxi : 1,5 Nm).
Manchons
Raccords d'air de
pilotage (actionneur)
Figure 20 :
Montage du positionneur
Rail de guidage
Rouleau
presseur
Rail de guidage
Rouleau
presseur
Vis de fixation
maxi 1,5 Nm
français
159
