BeDien- unD anzeigeelemenTe
Das folgende Kapitel beschreibt die Betriebszustände, sowie die Bedien- und Anzeigeelemente des Positioners.
Weitere Informationen zur Bedienung des Positioners finden Sie im Kapitel „11 Inbetriebnahme".
7.1
Betriebszustand
autOmatik (autO)
Im Betriebszustand AUTOMATIK wird der normale Reglerbetrieb ausgeführt und überwacht.
→ LED1 blinkt grün.
hanD
Im Betriebszustand HAND kann das Ventil manuell über die Tasten auf- oder zugefahren werden.
→ LED1 blinkt rot / grün im Wechsel.
Über den DIP-Schalter 4 kann zwischen den beiden Betriebszuständen AUTOMATIK und HAND gewechselt werden.
7.2
Bedien- und anzeigeelemente des positioners
LED 2
LED 1
Kommunikations-
schnittstelle

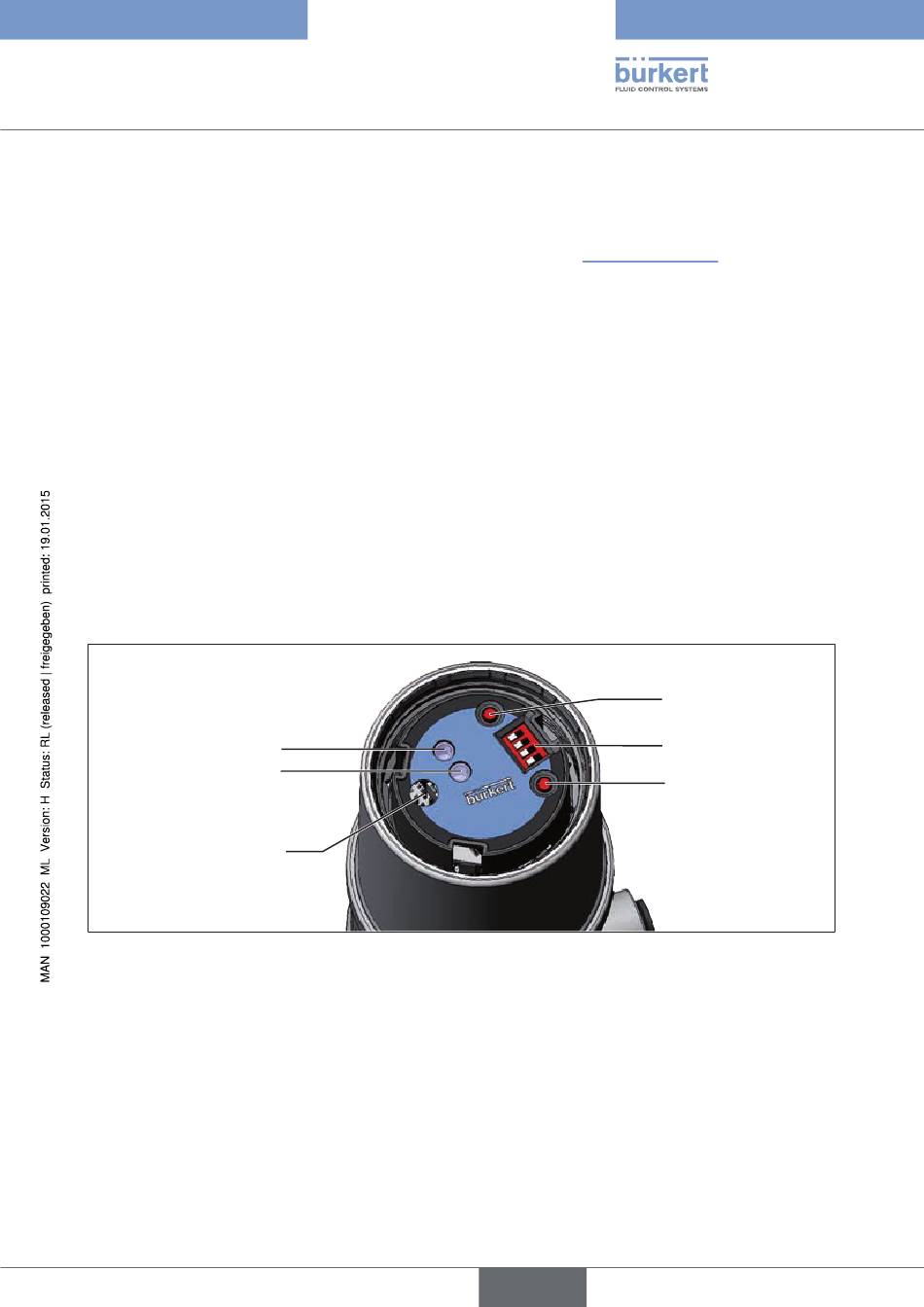

Bild 10:
Beschreibung Bedienelemente
Der Positioner ist mit 2 Tasten, einem 4-poligen DIP-Schalter und 2 je 2-farbige LEDs als Anzeigeelement ausgestattet.
deutsch
Taste 1
DIP-Schalter
Taste 2
