2. Dichtringe montieren
Formdichtung auf den Antriebsdeckel aufziehen (kleinerer Durchmesser zeigt nach oben).
Korrekte Position der O-Ringe in den Steuerluftanschlüssen prüfen.
Bei der Montage des Positioners dürfen die Collets der Steuerluftanschlüsse am Antrieb nicht montiert sein.
Steuerluftanschlüsse
Achtung: Collets
dürfen nicht montiert
sein !

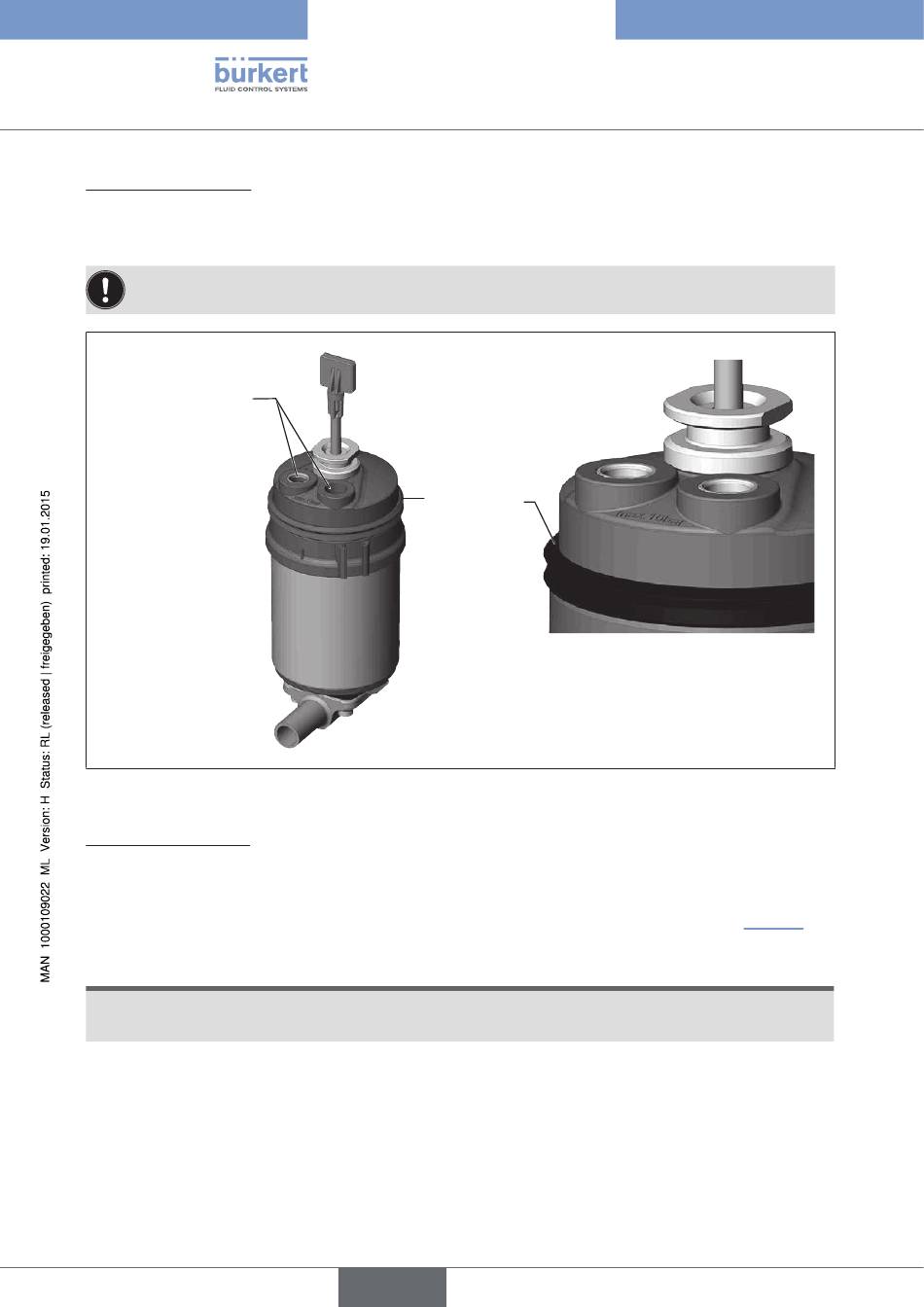

Bild 18:
Montage der Dichtringe
3. positioner montieren
Puck und Positioner so ausrichten, dass
1. der Puck in die Führungsschiene des Positioners
und
2. die Verbindungsstutzen des Positioners in die Steuerluftanschlüsse des Antriebs (siehe auch „Bild 20")
hineinfinden.
hinWeiS!
Beschädigung der platine oder funktionsausfall.
▶ Darauf achten, dass der Puck plan auf der Führungsschiene aufliegt.
96
Formdichtung
deutsch
Typ 8696
Montage
Montage der
Formdichtung
