saisie de la caractéristique librement programmable
La caractéristique est définie par 21 points répartis régulièrement sur la plage de consigne de position allant de 0 ...
100 %. L'écart est de 5 %. Une course au choix (plage de réglage 0 ... 100 %) peut être attribuée à chaque point.
La différence entre les courses de deux points voisins ne doit pas être supérieure à 20 %.
exemple d'une caractéristique programmée
Course de vanne [&]
100
90
80
70
60
50
40
30
20
10
0

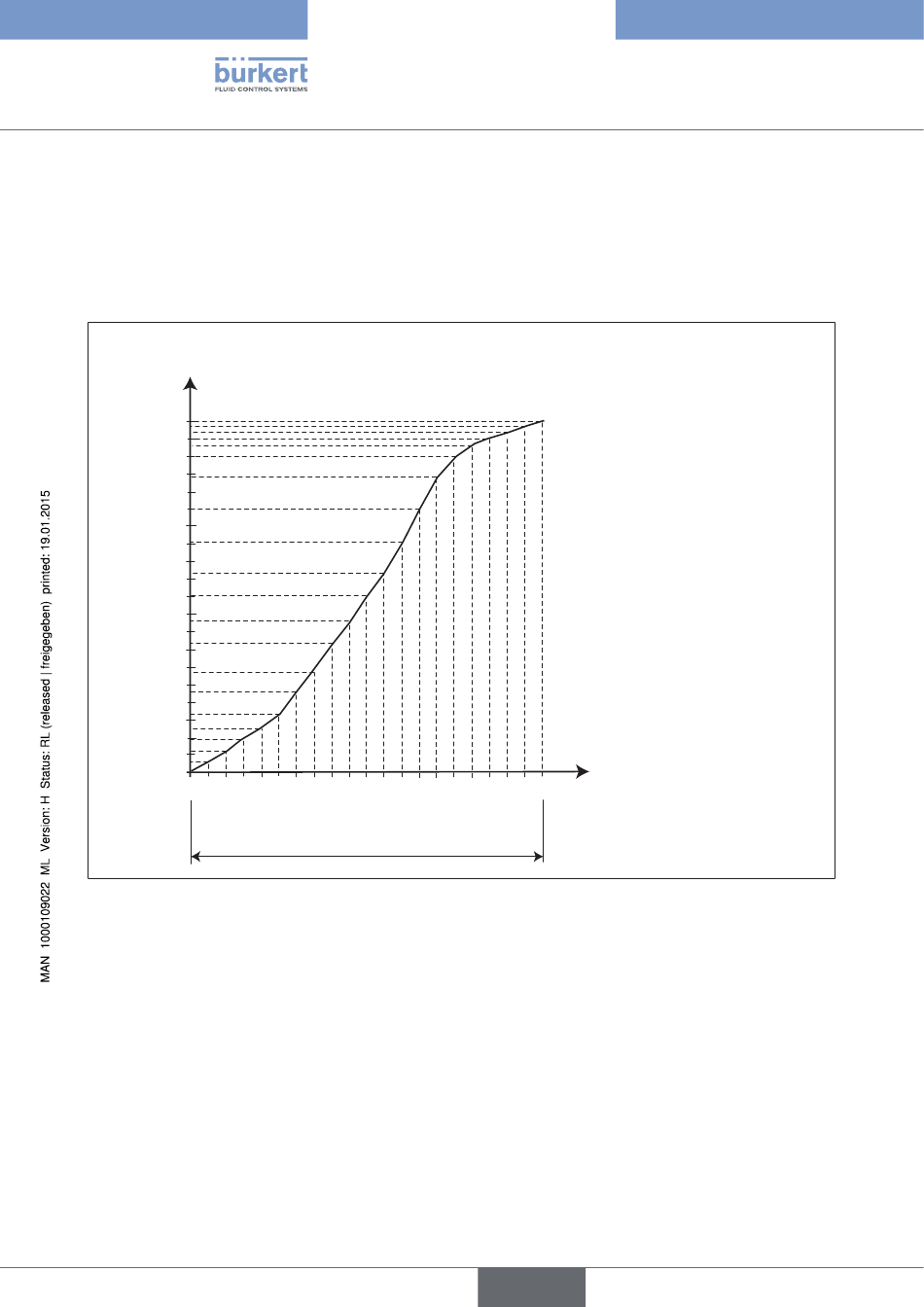

Fig. 31 :
Exemple d'une caractéristique programmée
12.1.4 INPUT -
saisie du signal d'entrée
Saisissez sous cette option de menu le signal normalisé utilisé pour la valeur de consigne.
Réglage en usine : 4 ... 20 mA
174
10
20
30
40
50
4 ... 20 mA
0 ... 20 mA
60
70
80
90 100
français
Type 8696
Commandeetfonctionnement
Signal normalisé [%]
