La fonction de base suivante peut être modifiée uniquement à l'aide du logiciel de communication.
fonction Description
INPUT Saisie de l'entrée du signal
normalisé pour la consigne
RESET Rétablissement des réglages usine
X.TUNE Adaptation automatique du positionneur
aux conditions d'exploitation actuelles
Tableau 18 : Fonction de base, logiciel de communication
Les fonctions INPUT, CUTOFF et CHARACT peuvent être paramétrées à l'aide du logiciel de communication.
12.1.1 DIR.CMD -
sens d'action (Direction) de la valeur de consigne du
positionneur
Cette fonction permet de régler le sens d'action entre le signal d'entrée (INPUT) et la position de consigne de
l'actionneur.
Réglage usine : Interrupteur DIP sur OFF (vers le haut)
interrupteur
Position
DiP
1 ON
OFF
Tableau 19 : Interrupteur DIP 1
Le sens d'action (DIR.CMD) peut être modifié uniquement avec l'interrupteur DIP 1 dans le positionneur.
Position de consigne

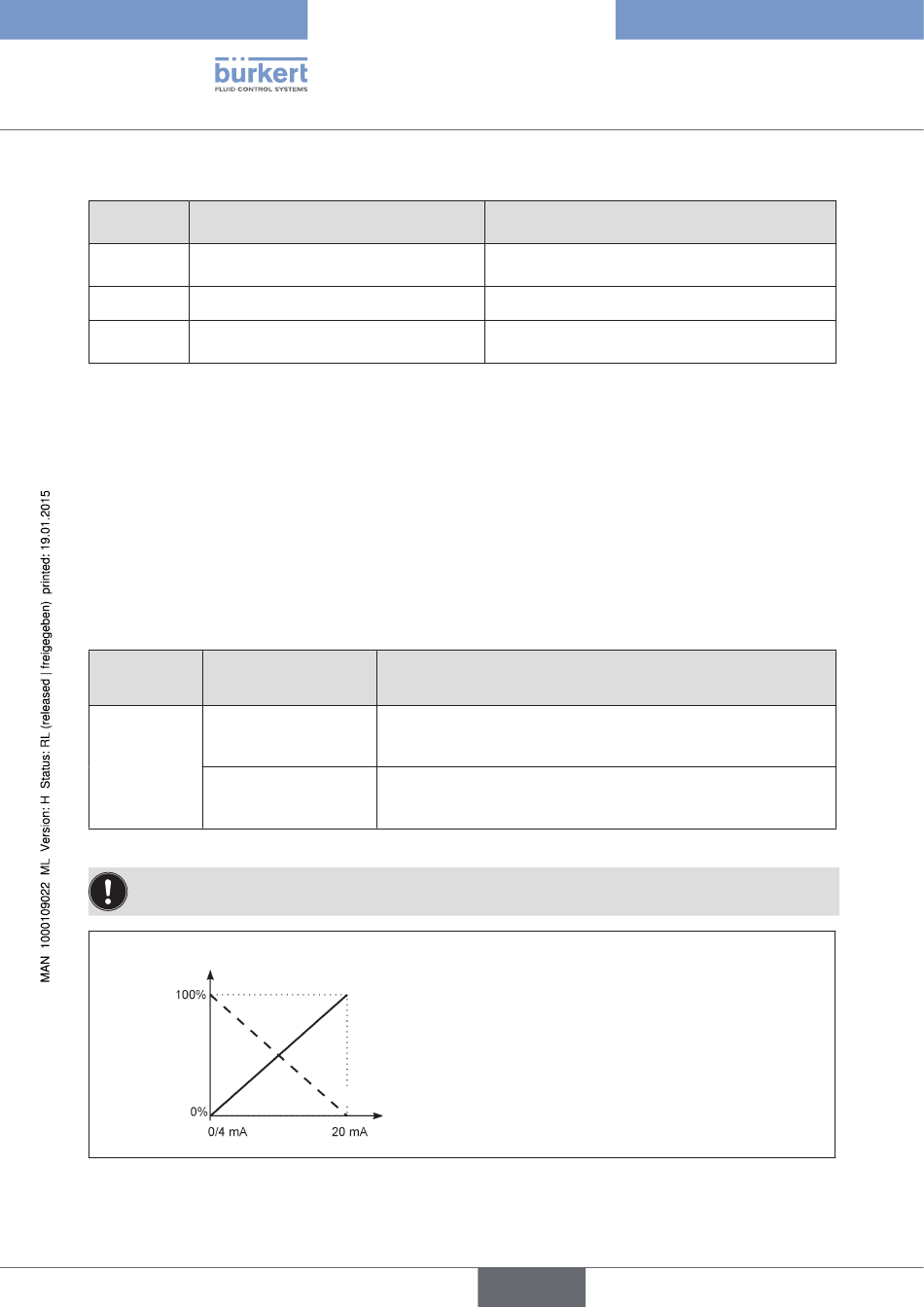

Figure 28 : Diagramme DIR.CMD
170
réglage usine
4 ... 20 mA
Fonction
Inversion du sens d'action de la valeur de consigne (DIR.CMD)
(la valeur de consigne 20 ... 4 mA correspond à la position
0 ... 100 %), vers le bas
sens d'action normal de la valeur de consigne
(la valeur de consigne 4 ... 20 mA correspond à la position
0 ... 100 %), vers le haut
Vers le haut
Vers le bas
Signal d'entrée
(INPUT)
