8
mOnTage
8.1
sicherheitshinweise
geFahr!
Verletzungsgefahr durch hohen Druck in anlage/gerät.
▶ Vor Arbeiten an Anlage oder Gerät, den Druck abschalten und Leitungen entlüften/entleeren.
gefahr durch stromschlag.
▶ Vor Arbeiten an Anlage oder Gerät, die Spannung abschalten und vor Wiedereinschalten sichern.
▶ Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen für elektrische Geräte beachten.
Warnung!
Verletzungsgefahr bei unsachgemäßer montage.
▶ Die Montage darf nur autorisiertes Fachpersonal mit geeignetem Werkzeug durchführen.
Verletzungsgefahr durch ungewolltes einschalten der anlage und unkontrollierten Wiederanlauf.
▶ Anlage vor unbeabsichtigtem Betätigen sichern.
▶ Nach der Montage einen kontrollierten Wiederanlauf gewährleisten.
8.2
montage des positioners Typ 8696 an
prozessventile der reihe 2103, 2300 und 2301
hinWeiS!
Bei montage an prozessventile mit schweißgehäuse die montagehinweise in der Bedienungsanleitung
des prozessventils beachten.
Vorgehensweise:
1. schaltspindel montieren
(Schlauchsteckverbinder mit Collets
oder Gewindebuchsen)

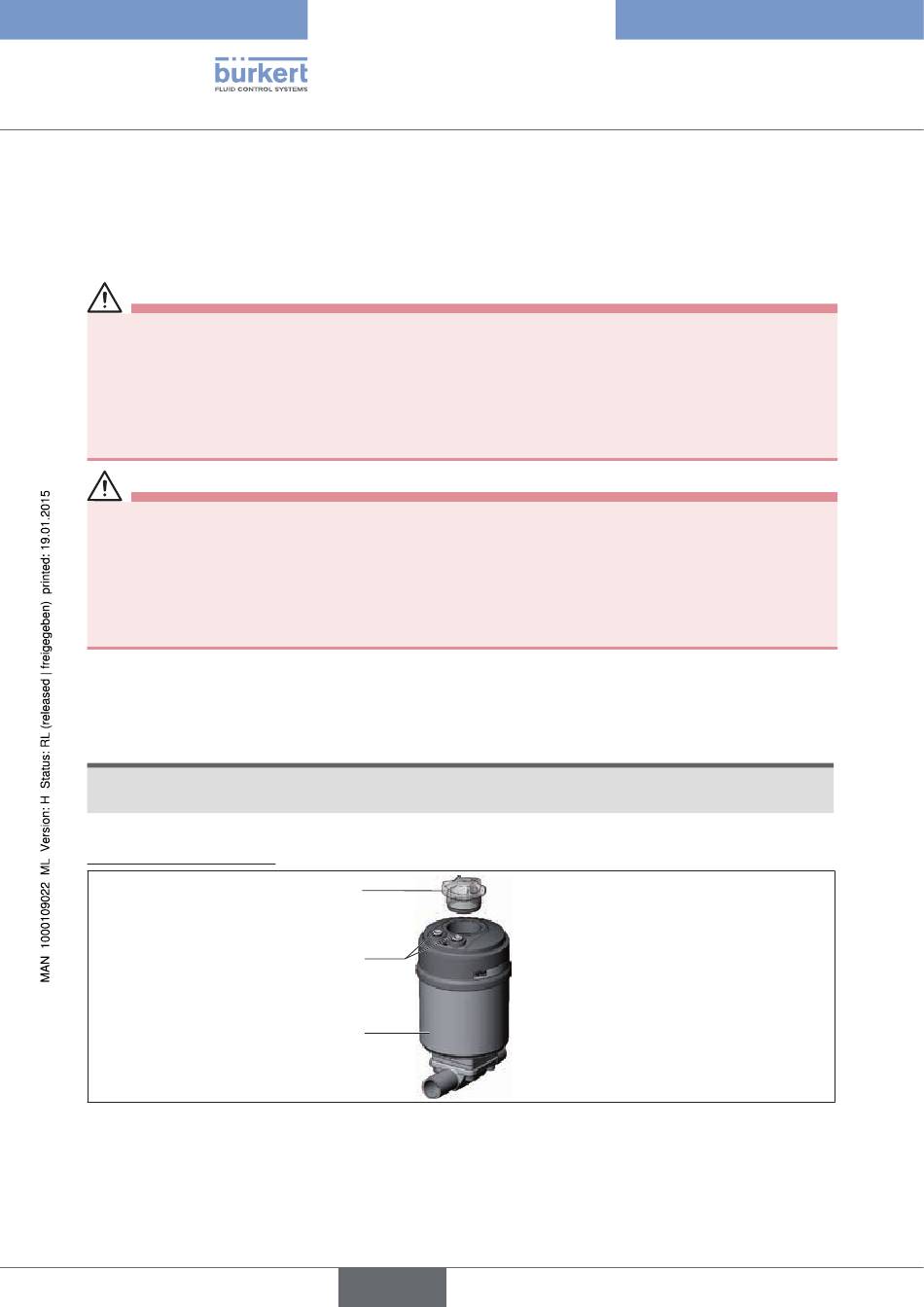

Bild 16:
Montage der Schaltspindel (1), Reihe 2103, 2300 und 2301
→
Klarsichthaube am Antrieb und die Stellungsanzeige (gelbe Kappe) von der Spindelverlängerung abschrauben
(falls vorhanden).
94
Klarsichthaube
Steuerluftanschlüsse
Antrieb
deutsch
Typ 8696
Montage
