12.2.3 X.LIMIT -
Begrenzung des mechanischen hubbereichs
Diese Funktion begrenzt den (physikalischen) Hub auf vorgegebene %-Werte (unten und oben). Dabei wird der
Hubbereich des begrenzten Hubs gleich 100 % gesetzt. Wird im Betrieb der begrenzte Hubbereich verlassen,
werden negative Ist-Positionen oder Ist-Positionen größer 100 % angezeigt.
Werkseinstellung: Hubbegrenzung unten = 0 %, Hubbegrenzung oben = 100 %
Einstellbereiche:
Hubbegrenzung unten:
Hubbegrenzung oben:
Der Mindestabstand zwischen der Hubbegrenzung unten und oben beträgt 50 %, d. h. bei einer Werteingabe,
deren Mindestabstand < 50 % ist, wird der andere Wert automatisch angepasst.

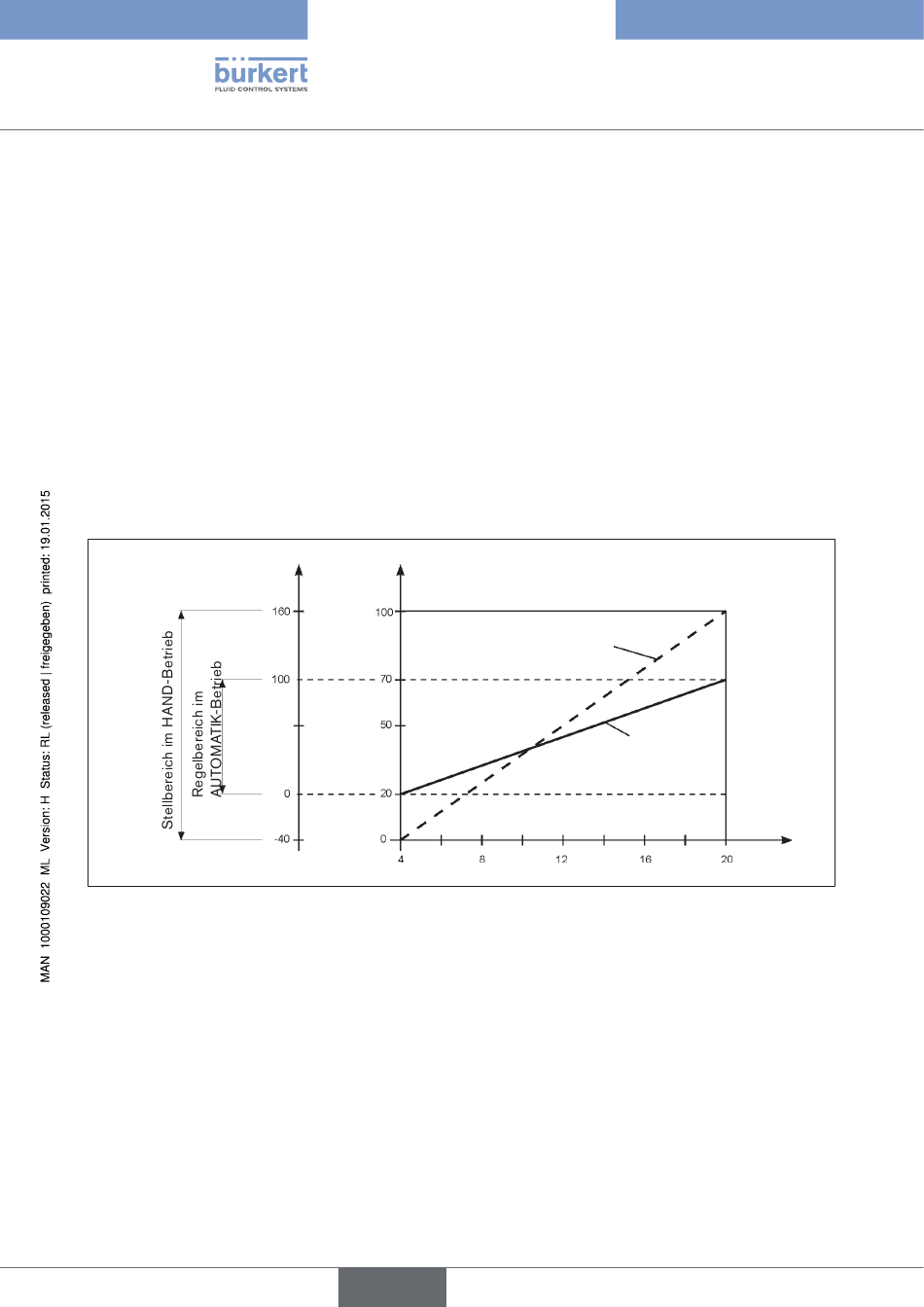

Bild 34:
Diagramm X.LIMIT
116
0 ... 50 % des Gesamthubs
50 ... 100 % des Gesamthubs
Begrenzter
Physikalischer
Hub (%)
Hub (%)
deutsch
Typ 8696
BedienungundFunktion
Unbegrenzter
Hub
Begrenzter
Hub
Sollwert [mA]
(INPUT)
