2. monter les bagues d'étanchéité
→
Placer le joint profilé sur le couvercle d'actionneur (le plus petit diamètre est dirigé vers le haut).
→
Contrôler le bon positionnement des joints toriques dans les raccords d'air de pilotage.
Lors du montage du positionneur, les collets des raccords d'air de pilotage ne doivent pas être montés
sur l'actionneur.
Raccords d'air de
pilotage
Attention :
les collets ne doivent
pas être montés !

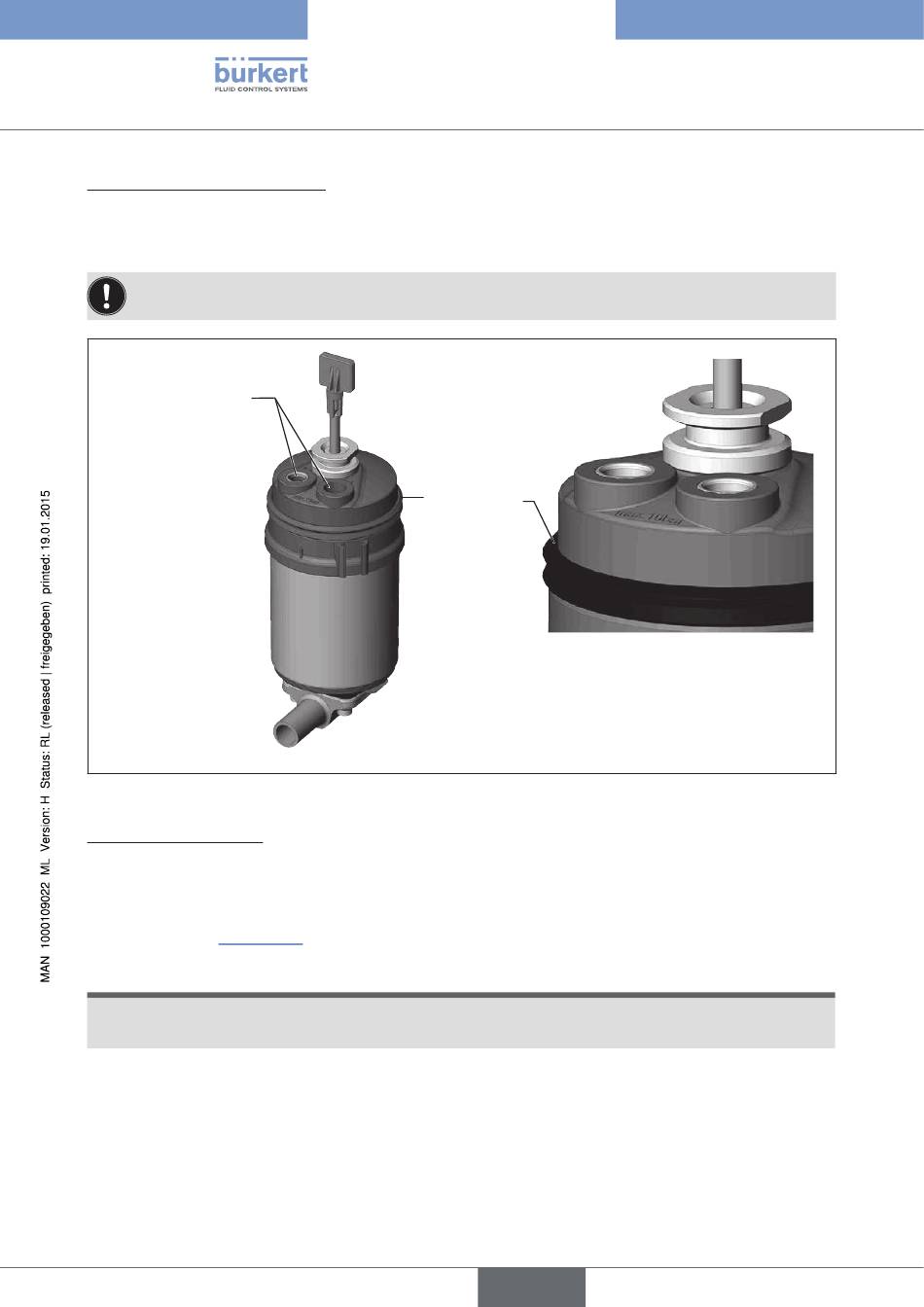

Figure 18 : Montage des bagues d'étanchéité
3. monter le positionneur
→
Disposer le rouleau presseur et le positionneur de façon
1. qu'il entre dans le rail de guidage du positionneur
et
2. que les manchons du positionneur entrent dans les raccords d'air de pilotage de l'actionneur
(voir également « Figure 20 »).
reMarque !
endommagement de la carte ou panne.
▶ Veiller à ce que le rouleau presseur repose bien à plat sur le rail de guidage.
158
Joint profilé
français
Type 8696
Montage
Montage du joint
profilé
