5.5
aufbau des positioners
Der Positioner Typ 8696 besteht aus der mikroprozessorgesteuerten Elektronik, dem Wegmesssystem und dem
Stellsystem.
Das Gerät ist in Dreileitertechnik ausgeführt. Die Bedienung des Positioners erfolgt über 2 Tasten und einem
4-poligen DIP-Schalter.
Das pneumatische Stellsystem für einfachwirkende Antriebe besteht aus 2 Magnetventilen.
5.5.1
Darstellung
Elektrischer Anschluss
(Rundsteckverbinder
M12 x 1)
Druckbegrenzungsventil
(zum Schutz vor zu hohem
Innendruck im Fehlerfall)

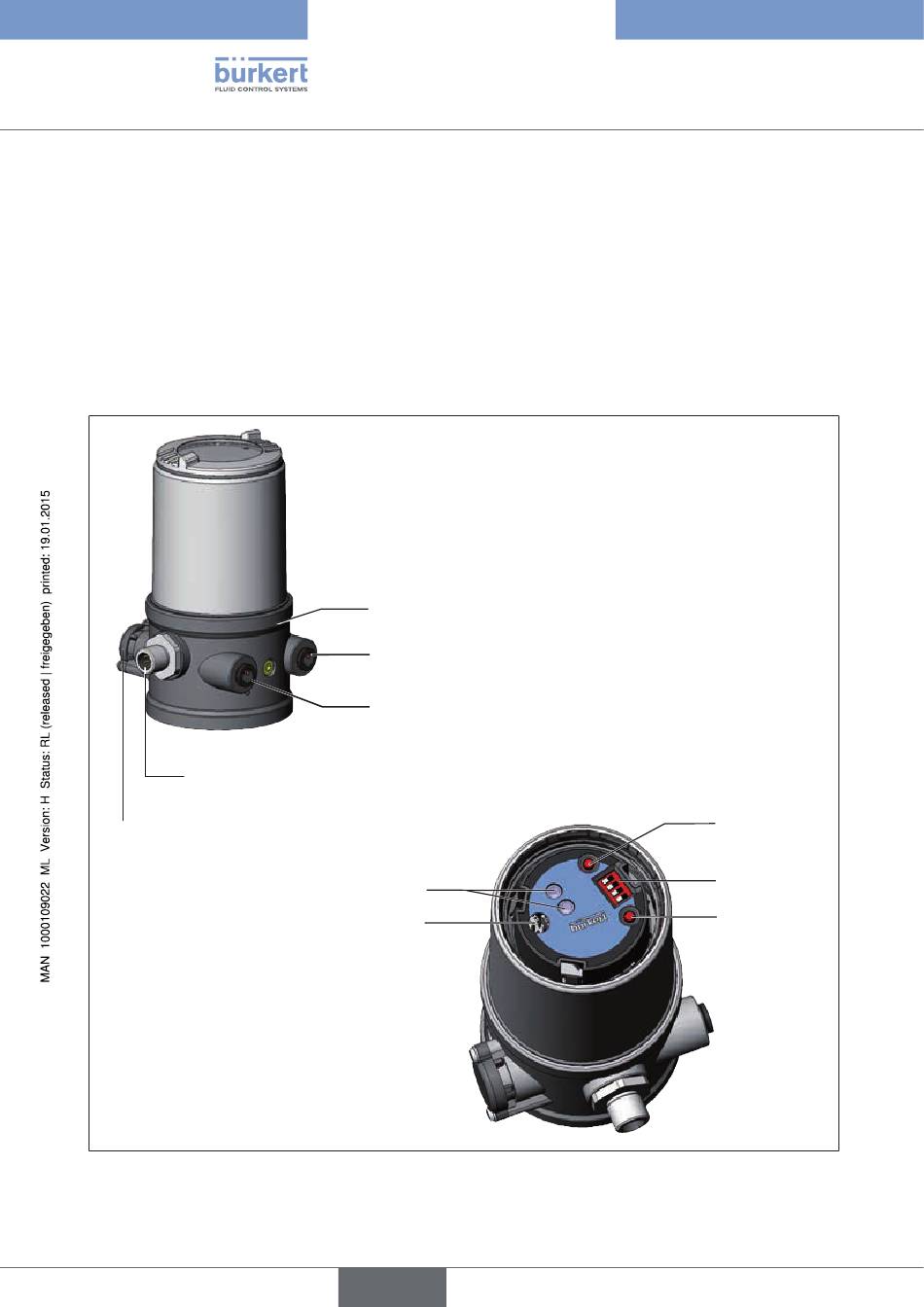

Bild 3:
Aufbau
76
Anschlussgehäuse
Steuerluftanschluss
(Beschriftung: 1)
Abluftanschluss
(Beschriftung: 3)
klarsichthaube abgenommen:
LED
Kommunikations-
schnittstelle
deutsch
Typ 8696
Systembeschreibung
Taste 1
DIP-Schalter
Taste 2
