12.2.5 X.CONTROL -
parametrierung des positioners
Mit dieser Funktion werden die Parameter des Positioners (Totband und Verstärkungsfaktoren) eingestellt.
Totband:
Unempfindlichkeitsbereich des Positioners
Eingabe des Totbands in %, bezogen auf den skalierten Hubbereich;
d. h. X.LIMIT Hubbegrenzung oben - X.LIMIT Hubbegrenzung unten (siehe Zusatzfunktion X.LIMIT).
Durch diese Funktion wird erreicht, dass der Regler erst ab einer bestimmten Regeldifferenz anspricht. Diese
Funktion schont die Magnetventile im Positioner und den pneumatischen Antrieb.
Wenn sich die Zusatzfunktion X.CONTROL während der Durchführung von X.TUNE (Autotune des Posi-
tioners) im Hauptmenü befindet, erfolgt eine automatische Ermittlung des Totbands in Abhängigkeit vom
Reibverhalten des Stellantriebs. Der auf diese Weise ermittelte Wert ist ein Richtwert. Sie können ihn
manuell nachjustieren.
Stellungs-
Sollwert

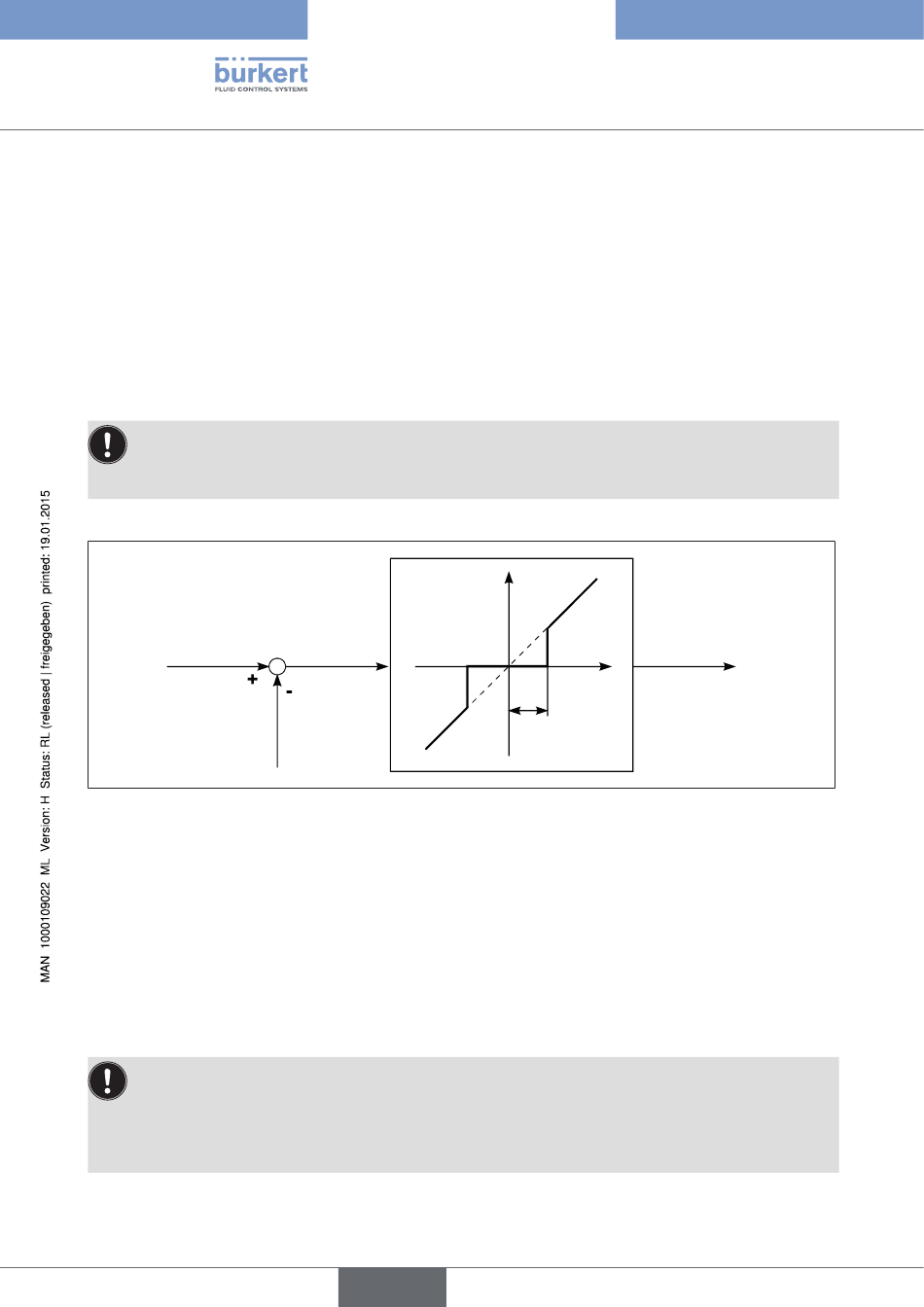

Bild 36:
Diagramm X.CONTROL
Verstärkungsfaktor öffnen/schließen:
Verstärkungsfaktor öffnen:
Verstärkungsfaktor schließen:
12.2.6 SAFE.POSITION -
Definition der sicherheitsstellung
Mit dieser Funktion wird die Sicherheitsstellung des Antriebs festgelegt, die bei definierten Signalen angefahren
wird.
Die eingestellte Sicherheitsstellung wird nur angefahren, wenn ein entsprechendes Signal am Binär-
eingang (Konfiguration siehe BINARY INPUT) anliegt oder bei Auftreten eines Signalfehlers (Konfiguration
siehe SIGNAL ERROR).
Ist der mechanische Hubbereich mit der Funktion X.LIMIT begrenzt, können nur Sicherheitsstellungen
innerhalb dieser Begrenzungen angefahren werden.
Diese Funktion wird nur im Betriebszustand AUTOMATIK ausgeführt.
118
Regeldif-
ferenz
Xd1
Stellungs-
Istwert
Parameter des Positioners
Verstärkungsfaktor des Positioners (zum Schließen des Ventils)
Verstärkungsfaktor des Positioners (zum Öffnen des Ventils)
deutsch
Typ 8696
BedienungundFunktion
Xd1'
zum Regler
Xd1
Totband
Xd1'
