reMarque !
rupture des manchons pneumatiques due à la torsion.
▶ Pour dévisser et visser le capot transparent, ne pas exercer de contre pression sur l'actionneur de vanne
process mais sur le corps de raccordement.

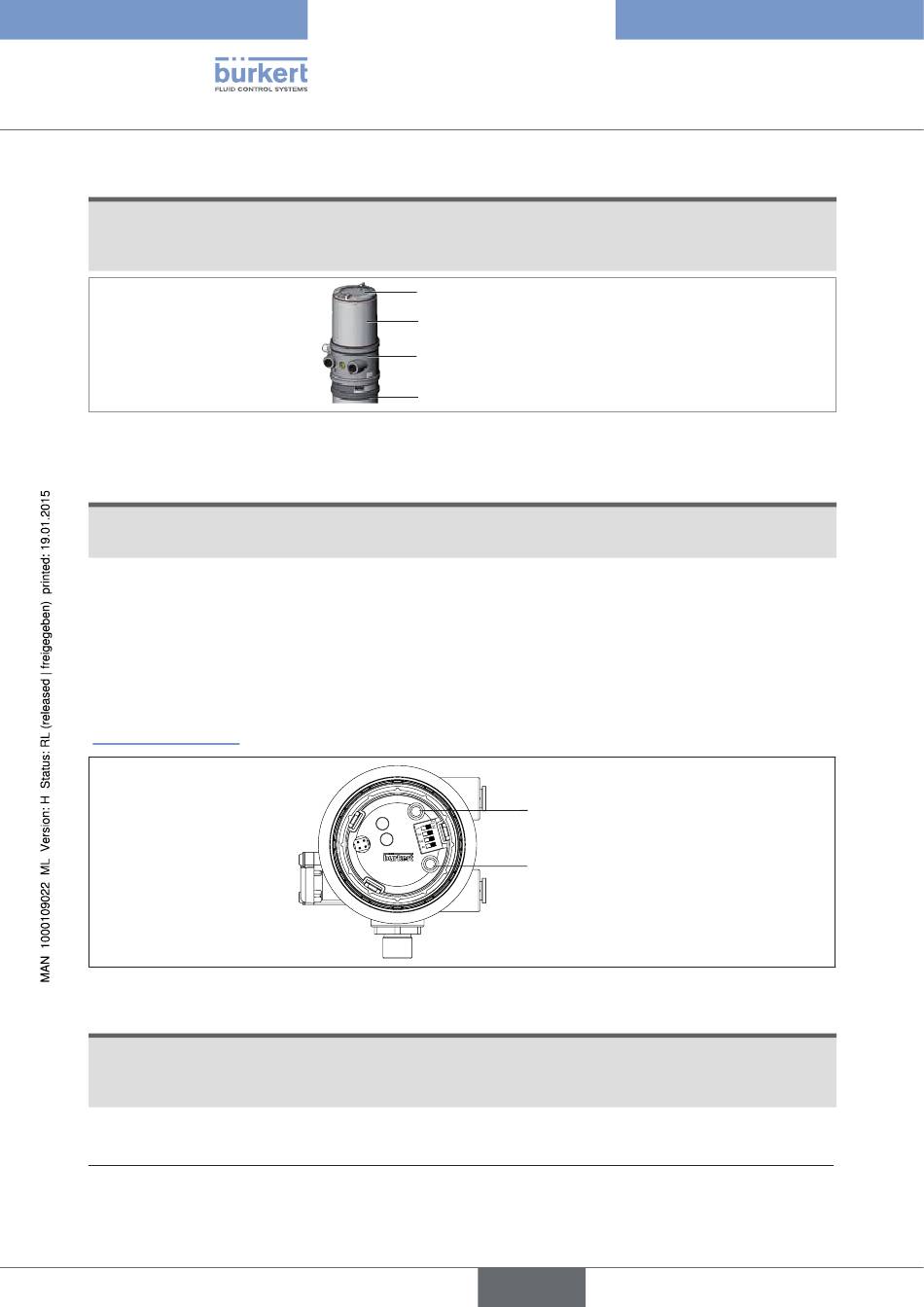

Figure 11 :
Ouvrir positionneur
→
Pour commander les touches et les interrupteurs DIP, dévisser le capot transparent.
reMarque !
Dommage ou panne suite à la pénétration d'encrassement et d'humidité.
▶ Visser le capot transparent jusqu'en butée afin de respecter le degré de protection IP65 / IP67.
→
Fermer le corps (outil de montage : 674078
7.3
affectation des touches
L'affectation des 2 touches sur la platine est différente en fonction de l'état de marche (AUTOMATIQUE / MANUEL).
Vous trouverez la description des états de marche (AUTOMATIQUE / MANUEL) au chapitre
« 7.1 État de marche ».
Figure 12 :
Description des touches
reMarque !
rupture des manchons pneumatiques due à la torsion.
▶ Pour dévisser et visser le capot transparent, ne pas exercer de contre pression sur l'actionneur de vanne
process mais sur le corps de raccordement.
→
Pour commander les touches, dévisser le capot transparent.
L'outil de montage (674078) est disponible auprès de votre filiale de distribution Bürkert.
7)
150
Capot transparent
Enveloppe du corps
Corps de raccordement
Actionneur
).
7)
Touche 1
Touche 2
français
Type 8696
Éléments de commande et d'affichage
