Course de la tige de vanne :
6.6
caractéristiques pneumatiques
Fluide de commande
Teneur en poussières
Teneur en eau
Teneur en huile
Plage de température
Plage de pression
Débit d'air vanne pilote
Raccordements
23xx / 2103 (Element)
Variante appareil étranger
6.7
plaque signalétique
Exemple :

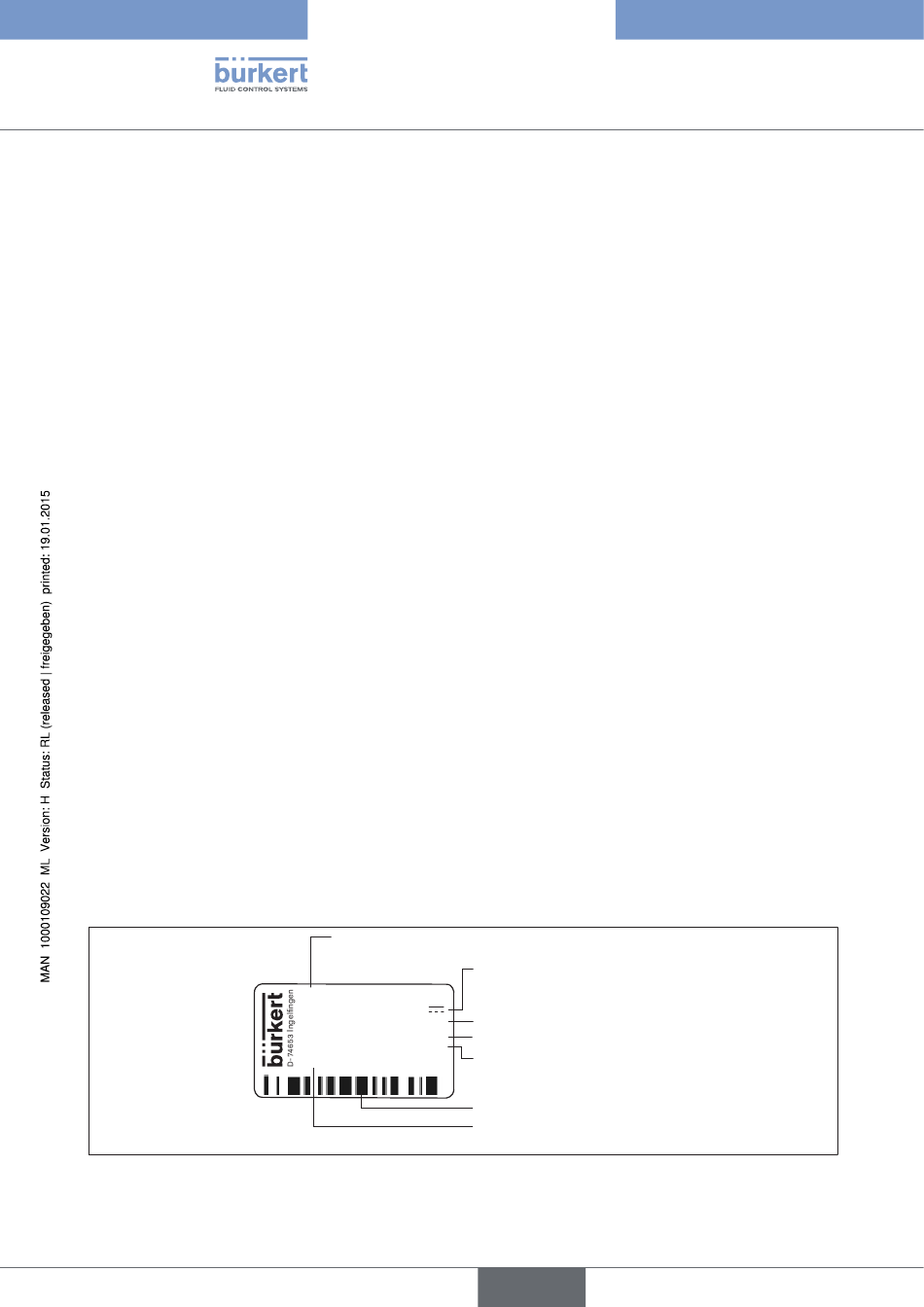

Figure 8 :
Plaque signalétique (exemple)
146
La série 2103
et la série 23xx :
Appareils étrangers :
(élément de guidage
modifié nécessaire)
gaz neutres, air
Classes de qualité selon ISO 8573-1
Classe de qualité 7
Taille maximale des particules 40 µm,
densité maximale des particules 10 mg/m³
Classe de qualité 3
Point de rosée maximal
-20 °C ou minimal 10 °C sous la température de service la plus basse
Classe de qualité X
maxi 25 mg/m³
-10 – + 50 °C
3 – 7 bars
7 I
/min (pour ventilation et l'aération)
N
(Q
selon la définition de la chute de pression de 7 à 6 bars absolue)
Nn
Connecteur de flexible Ø 6 mm / 1/4"
Raccordement à taraudé G1/8
Raccord manchon G 1/8
avec raccord M5 pour la raccordement de l'appareil étranger
Type; caractéristiques du code type applicables à
UL et ATEX
8696 -E1-...-0
PU02
Single act Pilot 0.6 24V
Pmax 7 bar
Tamb -10 - +60 °C
ce
S/N 1001
00123456
W15MA
Type 8696
Caractéristiquestechniques
3 ... 32 mm
3 ... 40 mm
Fonction; vanne pilote;
Tension d'alimentation vanne
pilote
Pression de service maxi
Température ambiante maxi
N° de série - label CE
Code barres
Numéro d'identification; date de
fabrication (codée)
français
