Type 8696
Descriptiondusystème
5 DescripTiOn Du sysTème
5.1 utilisation prévue
Le positionneur type 8696 est conçu pour être monté sur les actionneurs pneumatiques des vannes process pour
la commande de fluides.
5.2 fonction du positionneur et association avec les
types de vanne
Le positionneur type 8696 est un régulateur de position électropneumatique pour vannes de régulation à commande
pneumatique avec actionneurs simple effet.
Le positionneur forme un ensemble fonctionnel avec l'actionneur pneumatique.
Les systèmes de vannes de réglage peuvent être utilisés pour de nombreuses tâches de régulation en technique
des fluides et, selon les conditions d'utilisation, il est possible de combiner différentes vannes de processus du
programme Bürkert avec le positionneur. Sont appropriées : les vannes à siège incliné, à siège droit ou les vannes
à membrane des types 2300, 2301 et 2103 avec la taille d'actionneur de 50 mm.
La « Figure 1 » donne un aperçu des associations possibles du positionneur et des différentes vannes à commande
pneumatique. Des diamètres nominaux de vannes différents, non représentés ici sont disponibles pour chaque type.
Vous trouverez des informations plus précises dans les fiches techniques correspondantes. La gamme de produits
est complétée en permanence.
Positionneur
Type 8696

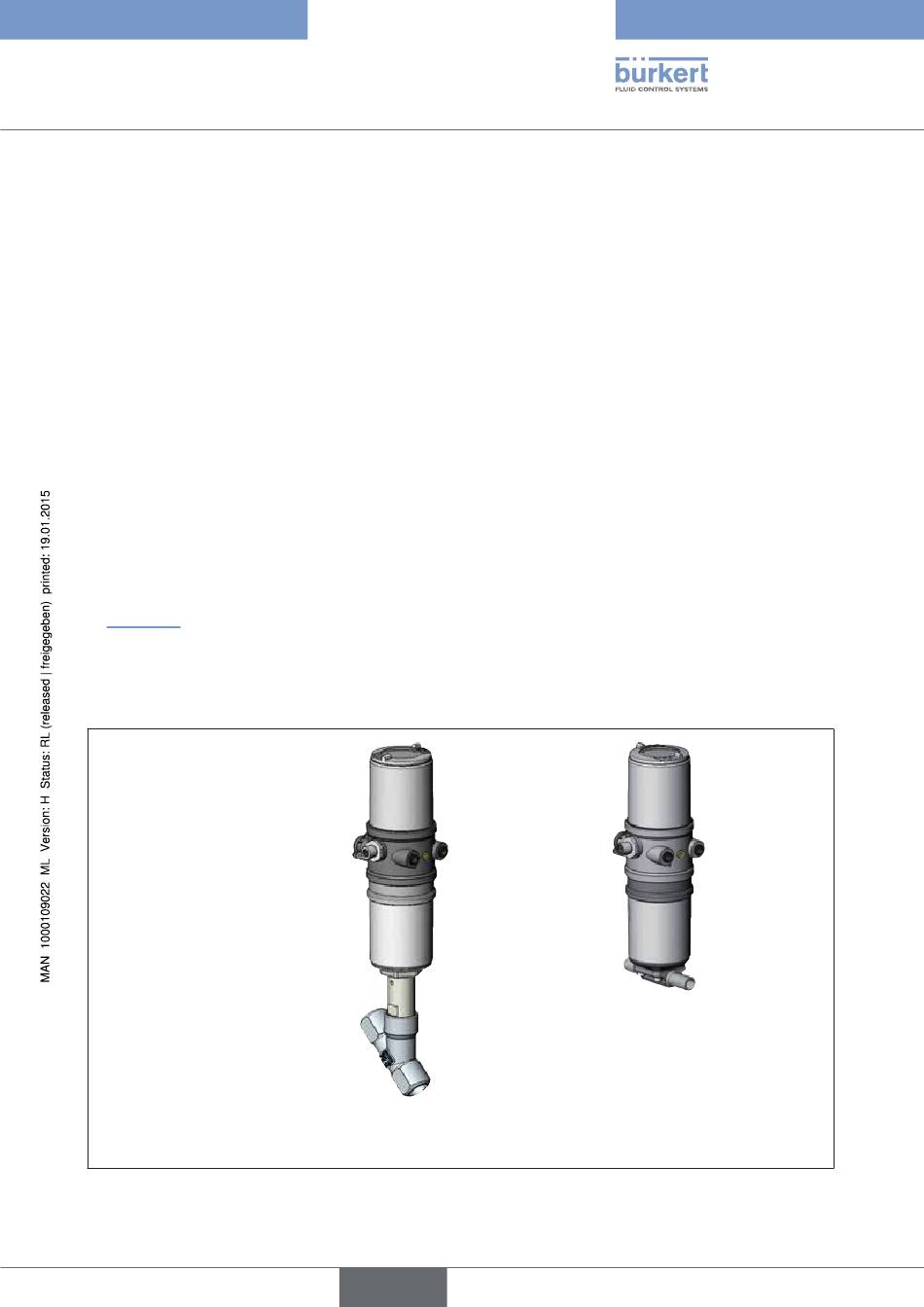

Figure 1 : Aperçu des associations possibles
avec vanne à siège
incliné
français
avec vanne à
diaphragme
