Typ 8696
BedienungundFunktion
12.2.2 SPLITRANGE -
signalbereichsaufteilung (split range)
Minimal- und Maximal-Werte des Eingangssignal in %, für den das Ventil den gesamten Hubbereich durchläuft.
Werkseinstellung: Signalbereichsaufteilung unten = 0 %; Signalbereichsaufteilung oben = 100 %
Signalbereichsaufteilung unten: Eingabe des minimalen Werts des Eingangssignals in %
Signalbereichsaufteilung oben:
Mit dieser Funktion wird der Stellungs-Sollwertbereich des Positioners durch Festlegen eines minimalen und eines
maximalen Werts eingeschränkt. Dadurch ist es möglich, einen genutzten Einheitssignalbereich (4 ... 20 mA, 0 ...
20 mA) auf mehrere Positioner aufzuteilen (ohne oder mit Überlappung). Auf diese Weise können mehrere Ventile
abwechselnd oder bei überlappenden Sollwertbereichen gleichzeitig als Stellglieder genutzt werden.
Aufspalten eines Einheitssignalbereichs in zwei Sollwertbereiche:
Ventilhub [%]
Sollwertbereich
Positioner 1
Bild 33:

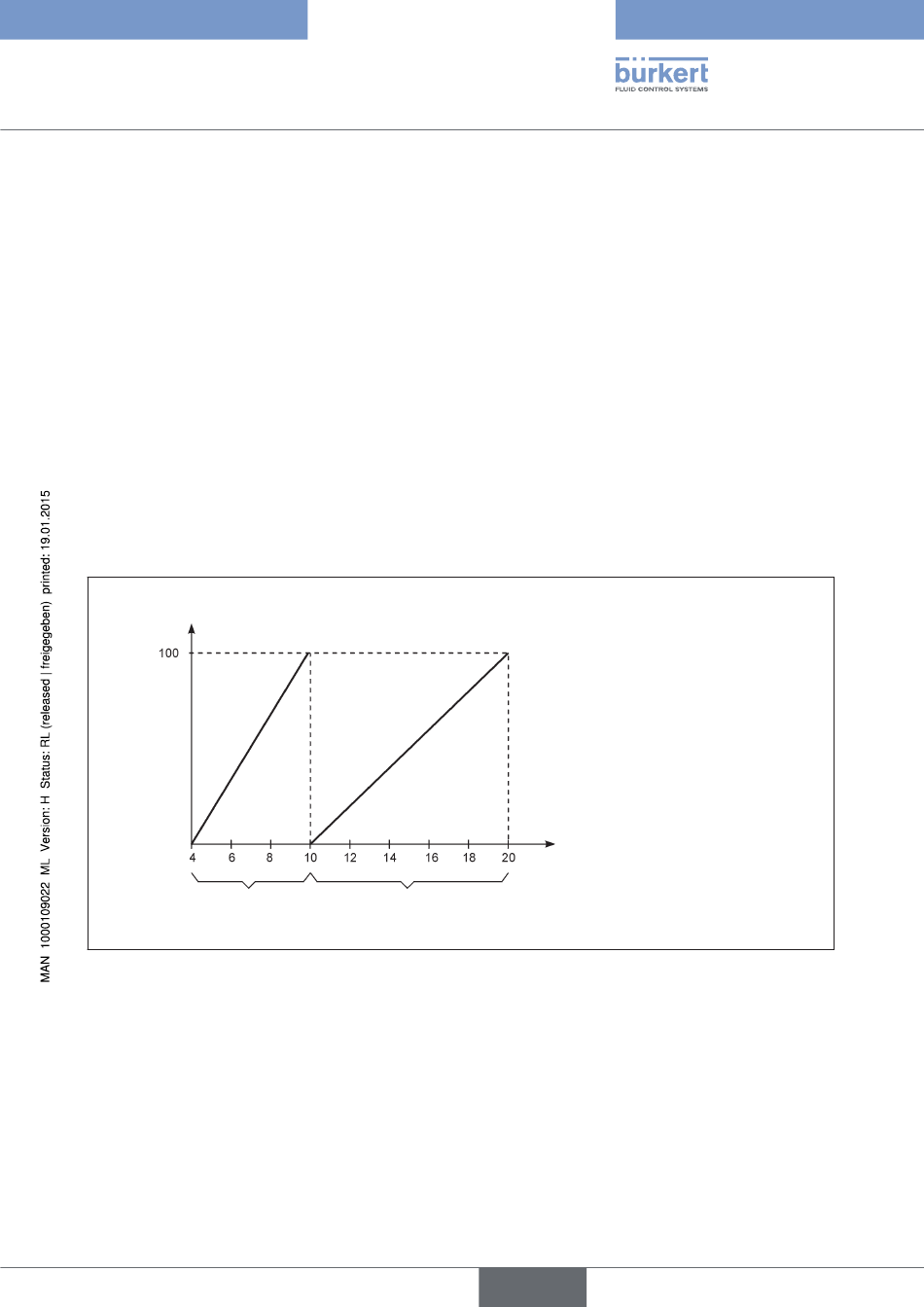

Diagramm SPLITRANGE
Einstellbereich: 0 ... 75 %
Eingabe des maximalen Werts des Eingangssignals in %
Einstellbereich: 25 ... 100 %
Sollwertbereich
Positioner 2
Sollwert [mA]
(INPUT)
