Elektrische Installation
2
1
X55
X56
X57
X58
X59
1
Klemmenblock 1
2
Klemmenblock 2
X55
Drehgeber 2
X56
Drehgeber 1
X57
Digitale Eingänge
X58
24-V-DC-Versorgung
X59
Digitale Ausgänge
X60
MCO CAN-Bus
X62
Debug-Anschlüsse (RS 485)

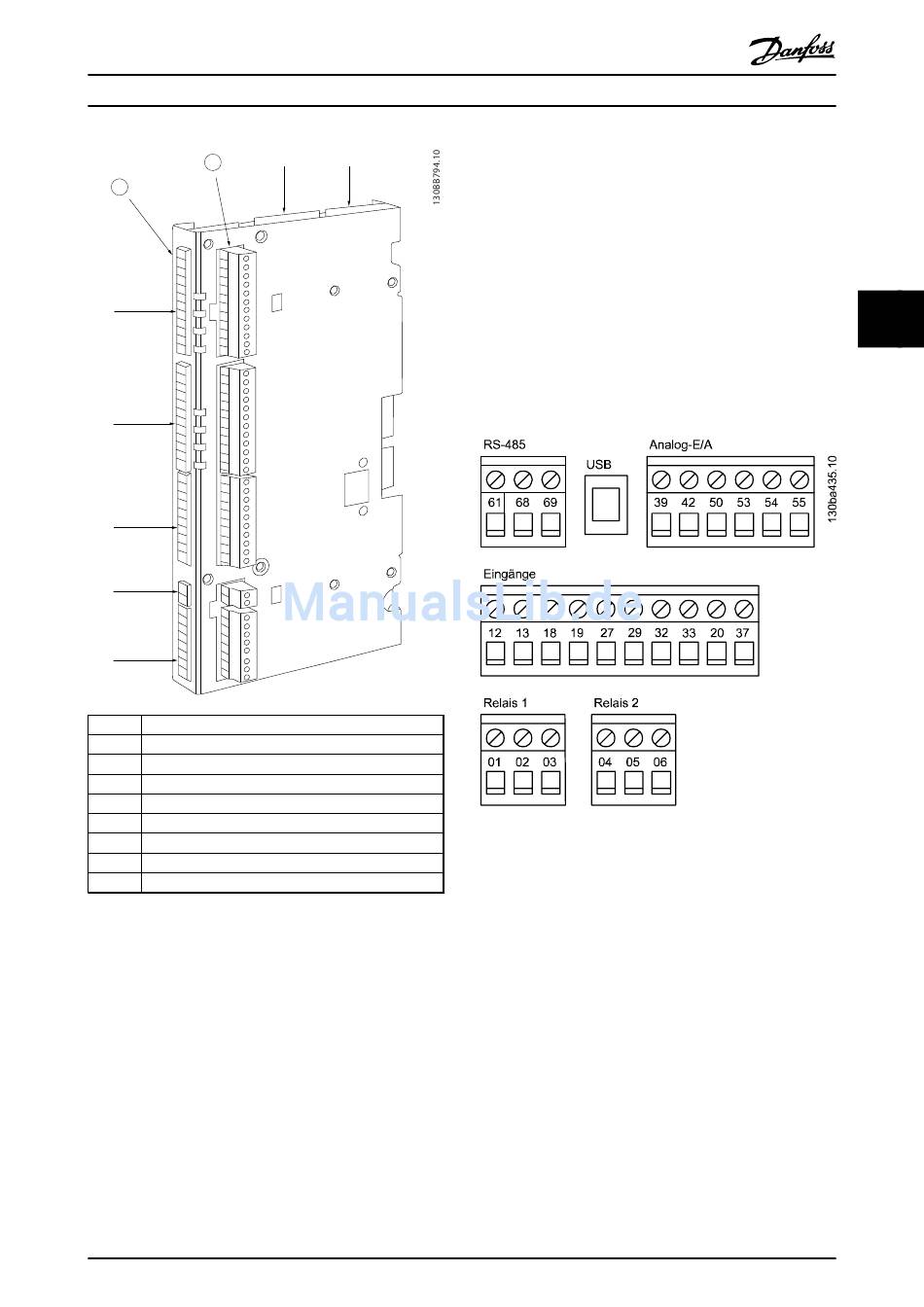

Abbildung 4.3 Lage der Klemmenblöcke 1 und 2
Verwenden Sie bei Buchformat-Gehäusen Klemmenblock 1
und bei kompakten Gehäusen Klemmenblock 2.
MG33R303
Produkthandbuch
X62
X60
Danfoss A/S © 07/2014 Alle Rechte vorbehalten.
4.2 Steuerkartenklemmen bei einem
Frequenzumrichters
®
Die Klemmen an der VLT
AutomationDrive Steuerkarte
sind der MCO 351 zugeordnet.
Die folgenden Parameter für die I/O-Einstellungen dürfen
nicht verändert werden:
•
Parameter 5-10 bis 5-15 eingestellt auf [0] Ohne
Funktion (Werkseinstellung)
•
Parameter 3-15, 3-16 und 3-17 eingestellt auf [0]
Ohne Funktion (Werkseinstellung)
•
Parameter 6-50 eingestellt auf [52] MCO 0–20 mA
Abbildung 4.4 FC 300 Klemmen
Technische Daten zu diesen Klemmen finden Sie im Projek-
®
tierungshandbuch VLT
AutomationDrive FC 301/FC 302.
4
4
11
