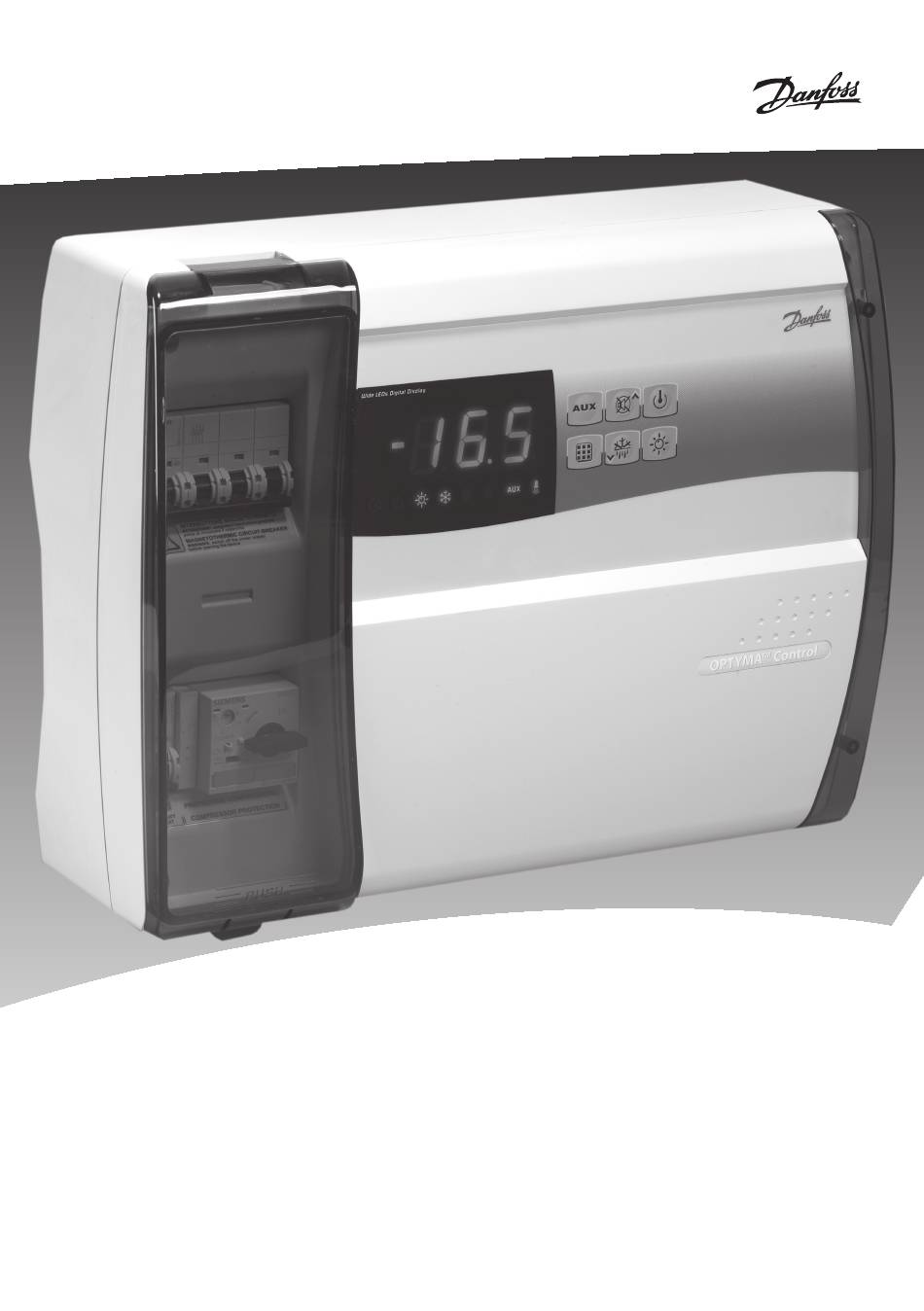

MAKING MODERN LIVING POSSIBLE
OPTYMA
Control
TM
Dreiphasig
AK-RC 103
REFRIGERATION &
Betriebs- und Wartungshandbuch
AIR CONDITIONING DIVISION
Inhalt
sverzeichnis
Vorherige
Seite
Nächste
Seite
1
2
3
4
5
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Danfoss OPTYMA Control OPTYMATM Control
Controller Danfoss Optyma Plus Handbuch
(36 Seiten)
Controller Danfoss Optyma Plus Instruktion
Controller exchange from code 084b8135 to 084b8080 (3 Seiten)
Controller Danfoss Optyma Plus Handbuch
(40 Seiten)
Controller Danfoss Danfoss Link HC Produkthandbuch
(23 Seiten)
Controller Danfoss EKC 201 Handbuch
(16 Seiten)
Controller Danfoss ECL Comfort Installation Und Wartung
(46 Seiten)
Controller Danfoss ERC 214 Installationsanleitung
(9 Seiten)
Controller Danfoss EKC 202 Bedienungsanleitung
(17 Seiten)
Controller Danfoss ECL Comfort 210 Anleitung
(111 Seiten)
Controller Danfoss ECL Comfort 210 Bedienungsanleitung
(97 Seiten)
Controller Danfoss CF-MC Installationsanleitung
Hauptregler (18 Seiten)
Controller Danfoss EKD 316 Installation
Electronic controller, mod bus version (12 Seiten)
Controller Danfoss EKC 531D1 Kurzanleitung
(18 Seiten)
Controller Danfoss ECL Comfort 210 Installationsanleitung
(116 Seiten)
Controller Danfoss ECL Comfort 210 Betriebsanleitung
(163 Seiten)
Controller Danfoss ECL Comfort 210 Betriebsanleitung
(160 Seiten)
Inhaltszusammenfassung für Danfoss OPTYMA Control OPTYMATM Control
Seite 1
MAKING MODERN LIVING POSSIBLE OPTYMA Control Dreiphasig AK-RC 103 REFRIGERATION & Betriebs- und Wartungshandbuch AIR CONDITIONING DIVISION...
Seite 3: Inhaltsverzeichnis
Bedingungen für das Ein-/Ausschalten des Verdichters ..................... 20 Manuelle Abtauung ................................. 20 Pump-down-Funktion ................................21 Passwortfunktion ..................................21 Alarm/UMSCHALTEN HILFSRELAIS ............................22 Alarmcodes ......................................24 Fehlersuche ......................................25 Allgemeine Sicherheitsanweisungen ............................ 26 Wartung ......................................26 Teileliste........................................ 27 Bestellungen ...................................... 28 © Danfoss A/S, 01/2010 RS8FE303, 080R9278...
Seite 4: Allgemeines
- Alarmsignal: Fühlerfehler, Alarm bei - Sicherungsautomat von der Frontplatte Mindest- und Überttemperatur, Verdichterschutz zugänglich. (Mann in Kühlraum-Alarm in voreingestellten Modellen). - Einstellbar Motorschutzschalter für den Schutz des Verdichters, von der Frontplatte zugänglich.. - Steuerung des Verdampferlüfters. © Danfoss A/S 01/2010 RS8FE303, 080R9278...
Seite 5: Technische Merkmale Der Dreiphasigen Optyma
500W (1Ph) 2000W (1Ph / 3Ph) Abtauheizung 6000W (AC1) ohmsche Belastung 9000W (AC1) ohmsche Belastung Raumbeleuchtung 800W (AC1) ohmsche Belastung 800W (AC1) ohmsche Belastung Magnetventil vorhanden vorhanden Kurbelwannenheizung Verdichter vorhanden vorhanden Alarmrelais 100W 100W © Danfoss A/S, 01/2010 RS8FE303, 080R9278...
Seite 6: Schaltbilder
OPTYMA Control - dreiphasig Betriebs- und Wartungshandbuch Schaltbilder OPTYMA Control, dreiphasig (3 kW) OPTYMA Control, dreiphasig (5 kW) Abmessungen Maße in mm. © Danfoss A/S 01/2010 RS8FE303, 080R9278...
Seite 7: Identifikationsdaten
Höhe für eine leichte Benutzung und Wartung. Der Installateur darf nicht bei der Arbeit am Schaltschrank nicht in Gefahr geraten. Das Gerät muss in einer Höhe zwischen 0,6 bis 1,7 m vom Boden angebracht werden. © Danfoss A/S, 01/2010 RS8FE303, 080R9278...
Seite 8: Installieren Der Einheit
Control - dreiphasig Betriebs- und Wartungshandbuch Installieren der Einheit Heben Sie die durchsichtige Hülle an. Entfernen Sie die Schraubenabdeckung an der rechten Seite. Schrauben Sie die 4 Befestigungsschrauben an der Vorderseite der Abdeckung ab. © Danfoss A/S 01/2010 RS8FE303, 080R9278...
Seite 9
Sie die beiden Gelenkstücke ganz heraus. Biegen Sie die Gelenkstücke ab und drehen Sie die Frontplatte um 180° nach unten, um zum Inneren des Schaltschranks Zugang zu bekommen. Trennen Sie dann den Steckkontakt der elektronischen Karte ab. © Danfoss A/S, 01/2010 RS8FE303, 080R9278...
Seite 10
Stoßen Sie mit einem Schraubenzieher die Plättchen aus den 4 Löchern an der Rückwand heraus, um sie für die Befestigung an der Wand vorzubereiten. Benutzen Sie die mitgelieferte Bohrschablone und bohren Sie 4 Befestigungslöcher in die Wand. © Danfoss A/S 01/2010 RS8FE303, 080R9278...
Seite 11: Elektrische Verdrahtung
Eingänge) nicht in den gleichen Kabelgängen des Erdungssystems nach. bzw. Kabelkanälen. • Schließen Sie an die Leitungen der PE-Klemme • Wenn eine Verlängerung für eine Fühler nichts anderes als den externen Schutz an. erforderlich ist, müssen die Drähte einen Durchmesser von mindestens 1mm haben. © Danfoss A/S, 01/2010 RS8FE303, 080R9278...
Seite 12: Anschluss Der Frontplatte
Wenn das Alarm-/Aux-Relais benutzt wird, schließen Sie die Verdrahtung direkt an die Klemmen der elektronischen Karte an. Es ist ratsam, diese Drähte neben den Verbindungs- kabeln von der elektronischen Karte und der Rückwand des Gehäuses zu verlegen. © Danfoss A/S 01/2010 RS8FE303, 080R9278...
Seite 13: Prüfungen Vor Dem Gebrauch
Leitung und sichern Sie den nachfolgenden Seiten gezeigt. Trennschalter mit einem Vorhängeschloss, um maximale Sicherheit zu haben. Benutzen Sie vor jeder Arbeit einen Spannungsprüfer, um zu überprüfen, dass keine Spannung vorhanden ist. © Danfoss A/S, 01/2010 RS8FE303, 080R9278...
Seite 14: Einstellen Des Motorschutzschalters
Hersteller des Verdichters empfohlenen Wert nicht überschreiten. Warnung: Eine falsche Einstellung kann einen Ausfall des Verdichters oder ein verfrühtes Abschalten des Verdichters verursachen. Benutzen Sie zum Einstellen die Stellschraube an der Vorderseite des Motorschutzschalters. © Danfoss A/S 01/2010 RS8FE303, 080R9278...
Seite 15: Schließen Der Steuerung
Beilagscheibe an jedem Schraubenkopf vorhanden ist. Setzen Sie die Schraubenabdeckung an der rechten Seite wieder auf. Schalten Sie den Strom an der Steueranlage ein und führen Sie die Ablesung bzw. Programmierung aller Parameter durch. © Danfoss A/S, 01/2010 RS8FE303, 080R9278...
Seite 16: Bedieneinheit
(an der Version mit Alarmrelais steuert das Relais manuell, wenn der Parameter AU=1) WARNSUMMER EIN / AUS STANDBY (Das LED blinkt, wenn sich das System abschaltet) EINSTELLEN der Raumtemperatur / Taste SET NACH UNTEN / MANUELLES ABTAUEN RAUMBELEUCHTUNG © Danfoss A/S 01/2010 RS8FE303, 080R9278...
Seite 17: Led-Anzeige
2. Halten Sie die Taste SET gedrückt und drücken Sie dann (▲) oder (▼) zum Ändern des SOLLWERTS. Lassen Sie die Taste SET los, um zur Anzeige der kalten Raumtemperatur zurückzukehren: die neue Einstellung wird automatisch gespeichert. © Danfoss A/S, 01/2010 RS8FE303, 080R9278...
Seite 18: Programmierung Stufe 1 (Benutzerebene)
Alarm ausgelöst: das Alarm-LED blinkt, die angezeigte Temperatur blinkt und der Summer gibt ein akustisches Signal, um auf das Problem hinzuweisen. Temperaturanzeige des Abtaufühlers Zeigt die Nur Lesen Temperatur des Verdampfer- packets an (keine Anzeige, wenn dE =1) © Danfoss A/S 01/2010 RS8FE303, 080R9278...
Seite 19: Programmierung Stufe 2 (Installateurebene)
Wiederanlaufzeit wenn die Tür offen bleibt 0... 240 min. (0=keine Funktion) Abschalttemperatur Lüfter -45 - +45°C +45°C Die Lüfter werden gestoppt, wenn der vom Verdampfersensor erfasste Temperaturwert höher als dieser Wert ist. Lüfter Differenz unter Fst 0 - +10K © Danfoss A/S, 01/2010 RS8FE303, 080R9278...
Seite 20: Einschalten Der Dreiphasigen Optyma
Temperatur ist, die vom Taste (siehe Seite 16), um das Relais des Elementes Abtaufühler erfasst wird. Die Abtauung endet, wenn zu aktivieren. Das Abtauen wird nicht durchgeführt, die Abtau-Endtemperatur (d2) oder die maximale Abtauzeit (d3) erreicht ist. © Danfoss A/S 01/2010 RS8FE303, 080R9278...
Seite 21: Pump-Down-Funktion
Bestätigen. Sollten Sie das Passwort vergessen Für die verschiedenen Schutzarten siehe Parameter haben, können Sie die Universalzahl 100 benutzen. Wenn PA eingestellt ist, beginnt der Schutz nach zwei Minuten Inaktivität. Auf dem Display erscheint © Danfoss A/S, 01/2010 RS8FE303, 080R9278...
Seite 22: Alarm/Umschalten Hilfsrelais
2. Biegen Sie die Gelenkstücke ab und drehen Sie die Frontplatte um 180° nach unten, um Zugang zur elektronischen Karte zu erhalten. 3. Schrauben Sie die 6 Befestigungsschrauben der Abdeckung der CPU-Platte ab: entfernen Sie die Platte von der Frontplatte des ABS-Gehäuses. © Danfoss A/S 01/2010 RS8FE303, 080R9278...
Seite 23
6. Wenn das Alarm-/Hilfsrelais benutzt wird, verdrahten Sie es direkt an den Klemmen der elektronischen Karte. Es ist ratsam, diese Verdrahtung neben den Verbindungskabeln von der elektronischen Karte und der Rückwand des Gehäuses zu führen. © Danfoss A/S, 01/2010 RS8FE303, 080R9278...
Seite 24: Alarmcodes
Mindest- bzw. Höchsttemperaturschwelle • Der Sensor liest die Temperatur nicht für den Alarm unter- bzw. überschritten korrekt ab, oder die Steuerung für Start/ (siehe VariablenA1 und A2, Programmierung Stopp des Verdichters funktioniert nicht. Benutzerebene) © Danfoss A/S 01/2010 RS8FE303, 080R9278...
Seite 25: Fehlersuche
Setzen Sie Brücken auf dem Klemmenblock für Geräte, die im System nicht vorhanden sind (Kriwan, Pressostate). Es kommt Falsche Einstellung der Parameter für den • Prüfen Sie, ob die Parameter korrekt zu keinem Abtauzyklus eingestellt sind. Abtauzyklus © Danfoss A/S, 01/2010 RS8FE303, 080R9278...
Seite 26: Allgemeine Sicherheitsanweisungen
Technikern ausgeführt werden, welche die Personen durch defekte Komponenten gefährdet allgemeinen Sicherheitsanweisungen beachten. werden. Gerät Betriebsart Frequenz Klemmenblock Fester Sitz der Drähte Nach den ersten 20 Betriebstagen Klemmenblock Fester Sitz der Drähte Jährlich © Danfoss A/S 01/2010 RS8FE303, 080R9278...
Seite 27: Teileliste
Transformator der Hilfsstromkreise (Hinweis: einschließlich der Feinsicherung 10X20 F250mA 250V) Stecker für Verbindung zwischen Steuerung und elektronischer Karte Gehäuse-Frontplatte Elektronische Karte Abdeckung der elektronischen Karte Befestigungsschrauben der elektronischen Karte Gehäuseverschlussschrauben Hilfs-Klemmenblock X1 Stromklemmenblock X2 Hinweis! Diese Teileliste ist nur als Anhaltspunkt zu betrachten. © Danfoss A/S, 01/2010 RS8FE303, 080R9278...
Seite 28: Bestellungen
Control, dreiphasig (3 kW) inklusive Fühler 7-10 A 080Z3202 OPTYMA Control, dreiphasig (5 kW) inklusive Fühler 11-16 A 080Z3206 OPTYMA Control, dreiphasig (5 kW) inklusive Fühler 14-20 A 080Z3207 Fühler EKS 221 (Ersatzfühler) 084N3210 © Danfoss A/S 01/2010 RS8FE303, 080R9278...
