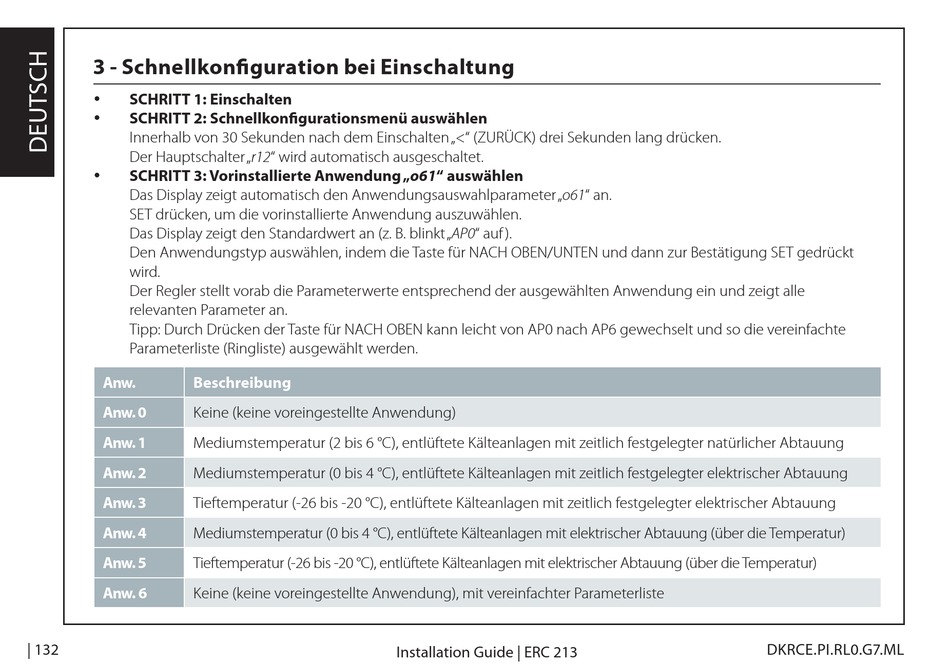

Schnellkonfiguration Bei Einschaltung - Danfoss ERC 213 Installationsanleitung

3 - Schnellkonfiguration bei Einschaltung

y SCHRITT 1: Einschalten
y SCHRITT 2: Schnellkonfigurationsmenü auswählen
Innerhalb von 30 Sekunden nach dem Einschalten „<" (ZURÜCK) drei Sekunden lang drücken.
Der Hauptschalter „r12" wird automatisch ausgeschaltet.
y SCHRITT 3: Vorinstallierte Anwendung „o61" auswählen
Das Display zeigt automatisch den Anwendungsauswahlparameter „o61" an.
SET drücken, um die vorinstallierte Anwendung auszuwählen.
Das Display zeigt den Standardwert an (z. B. blinkt „AP0" auf ).
Den Anwendungstyp auswählen, indem die Taste für NACH OBEN/UNTEN und dann zur Bestätigung SET gedrückt
wird.
Der Regler stellt vorab die Parameterwerte entsprechend der ausgewählten Anwendung ein und zeigt alle
relevanten Parameter an.
Tipp: Durch Drücken der Taste für NACH OBEN kann leicht von AP0 nach AP6 gewechselt und so die vereinfachte
Parameterliste (Ringliste) ausgewählt werden.
Anw. Beschreibung
Anw. 0 Keine (keine voreingestellte Anwendung)
Anw. 1 Mediumstemperatur (2 bis 6 °C), entlüftete Kälteanlagen mit zeitlich festgelegter natürlicher Abtauung
Anw. 2 Mediumstemperatur (0 bis 4 °C), entlüftete Kälteanlagen mit zeitlich festgelegter elektrischer Abtauung
Anw. 3 Tieftemperatur (-26 bis -20 °C), entlüftete Kälteanlagen mit zeitlich festgelegter elektrischer Abtauung
Anw. 4 Mediumstemperatur (0 bis 4 °C), entlüftete Kälteanlagen mit elektrischer Abtauung (über die Temperatur)
Anw. 5 Tieftemperatur (-26 bis -20 °C), entlüftete Kälteanlagen mit elektrischer Abtauung (über die Temperatur)
Anw. 6 Keine (keine voreingestellte Anwendung), mit vereinfachter Parameterliste
