Elektrische Installation
Beispiel 3
Der Drehgeber wird zur Positionsregelung an X55
angeschlossen. Da der Drehgeber nicht direkt an der
Motorwelle befestigt ist, ist eine 2. Drehgeberverbindung
(X56) erforderlich, um die Geschwindigkeitsregelschleife
des FC zu schließen.
4
4

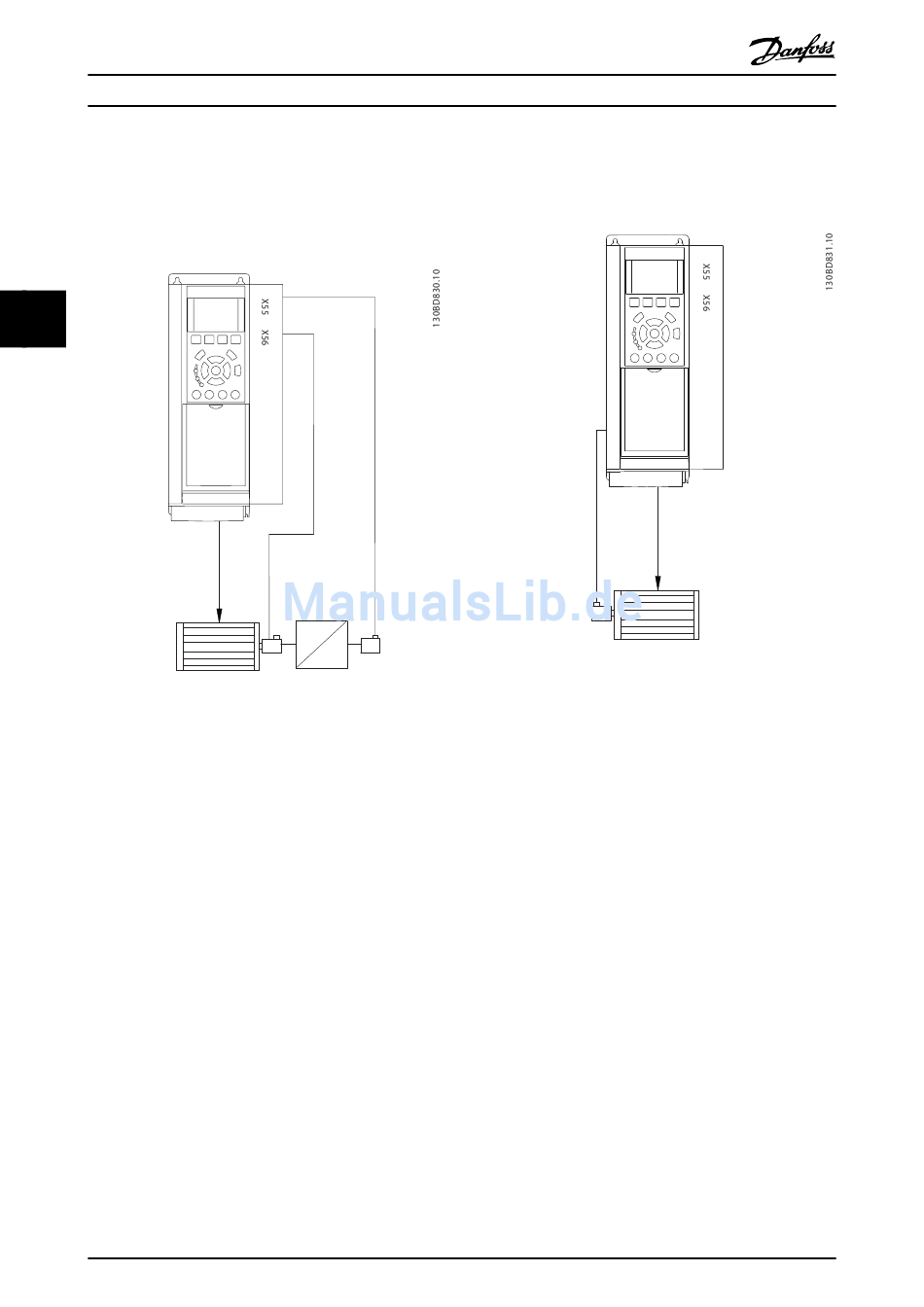

Abbildung 4.14 Drehgeber an Motor und Getriebe montiert
20
Produkthandbuch
MOTOR
Danfoss A/S © 07/2014 Alle Rechte vorbehalten.
Beispiel 4
Einsatz von Resolver-Rückführung. Option MCB 103
erforderlich. Die Geschwindigkeitsregelschleife des FC muss
geschlossen sein.
MCB 103
MOTOR
Abbildung 4.15 Resolver auf Motor montiert
MG33R303
