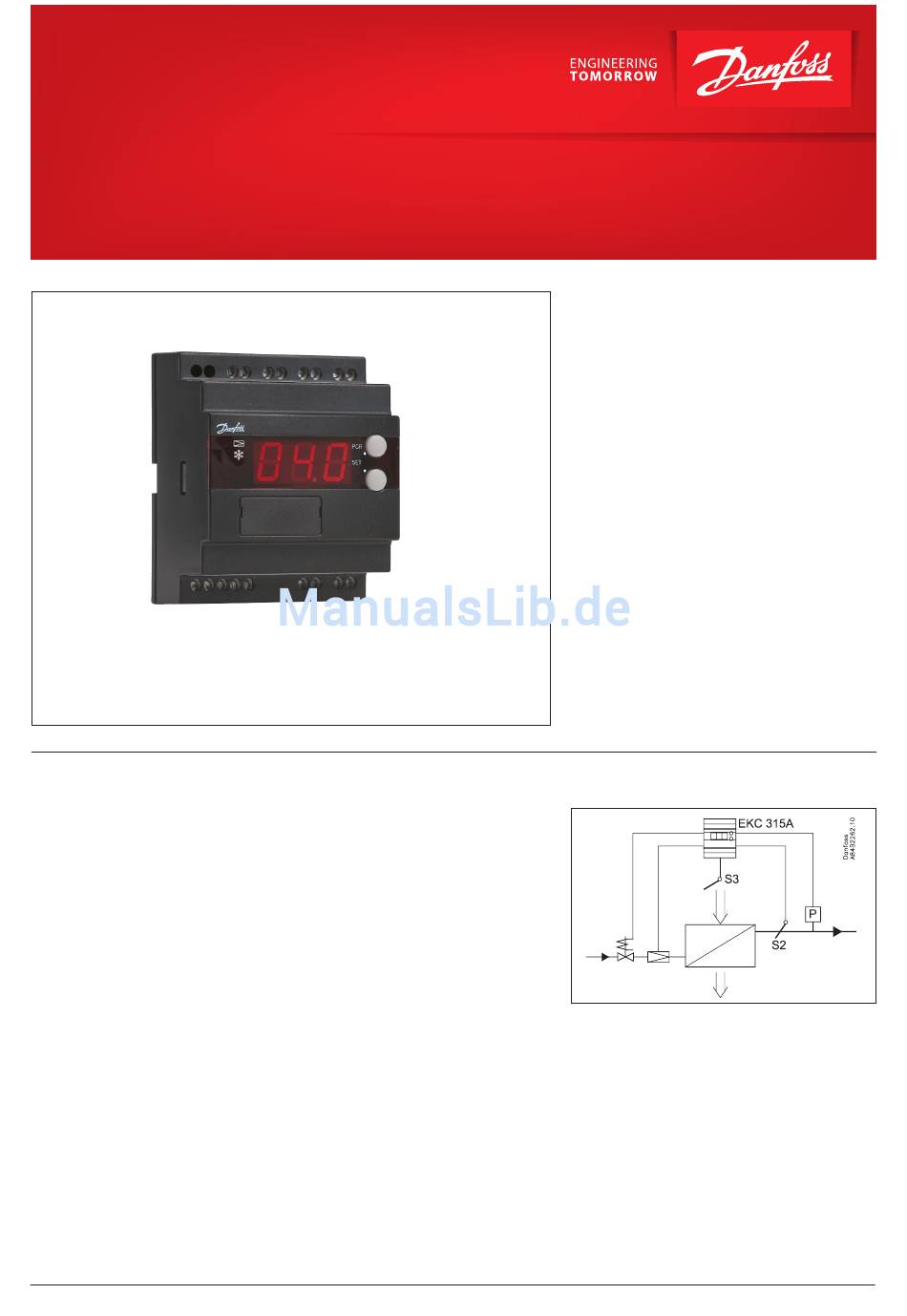

User Guide
Überhitzungsregler

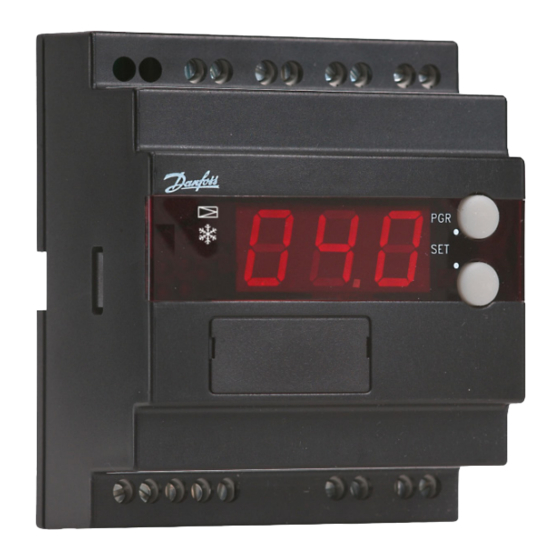

EKC 315A
Vorteile
© Danfoss | DCS (ADAP-KOOL®) |2015-03
• Der Verdampfer wird optimal befüllt – selbst
bei großen Belastungs- und Saugdruck-
schwankungen.
• Energieeinsparung – die adaptive Regelung
der Kältemitteleinspritzung führt zur op-
timalen Nutzung des Verdampfers und zu
dementsprechend hohem Saugdruck.
• Genaue Temperaturregelung – die Kombina-
tion von adaptiver Verdampfer- und
Temperaturregelung führt zu hoher
Temperaturgenauigkeit des Mediums.
• Die Überhitzung wird auf einen möglichst
niedrigen Wert geregelt, während die Medien-
temperatur gleichzeitig durch die Thermostat-
funktion gesteuert wird.
Regler und Ventil kommen in Kälteanlagen
zum Einsatz, in denen hohe Ansprüche an die
Überhitzung und die Tem peraturregelung
gestellt werden.
Z.B:
• Tiefkühllager (Luftkühler)
• Prozessanlagen (Wasserkühler)
• Klimaanlagen
DKRCI.PS.RP0.D2.03 | 1
Werbung
Verwandte Anleitungen für Danfoss EKC 315A
Inhaltszusammenfassung für Danfoss EKC 315A
- Seite 1 Verdampfer- und Temperaturregelung führt zu hoher Temperaturgenauigkeit des Mediums. • Die Überhitzung wird auf einen möglichst niedrigen Wert geregelt, während die Medien- temperatur gleichzeitig durch die Thermostat- funktion gesteuert wird. © Danfoss | DCS (ADAP-KOOL®) |2015-03 DKRCI.PS.RP0.D2.03 | 1...
- Seite 2 User Guide | Überhitzungsregler, EKC 315A Einführung Funktionen • Überhitzungsregelung • Temperaturregelung • MOP-Funktion • On/Off-Eingang für Regelungsstart/-stopp • Eingangssignal zum Verschieben des Überhitzungs- oder Tempe- ratursollwerts Wasserkühler-Anwendung Luftkühler-Anwendung • Alarm, falls die eingestellten Alarmgrenzen überschritten wer- • Relaisausgang für Magnetventile •...
-
Seite 3: Übersteuerungsfunktion
User Guide | Überhitzungsregler, EKC 315A Wirkungsweise Überhitzungsfunktion Zwei Überhitzungsarten stehen zur Wahl: • Adaptive Überhitzung oder • Belastungsabhängige Überhitzung. Die MOP-Funktion begrenzt den Öffnungsgrad des Ventils, so lange der Verdampfungsdruck höher als der eingestellte MOP- Wert ist. Übersteuerungsfunktion Über den analogen Eingang lässt sich eine Verschiebung des Tem- peratur- oder des Überhitzungssollwerts vornehmen. -
Seite 4: Funktionsübersicht
User Guide | Überhitzungsregler, EKC 315A Funktionsübersicht Funktion Para- Bedienung durch meter Datenkommunikation Normalbild Angezeigt wird im Regelfall die Überhitzung, zur Wahl stehen aber auch der Öff- SH / OD% / S3 temp nungsgrad des Ventils oder die Lufttemperatur. Siehe o17). - Seite 5 User Guide | Überhitzungsregler, EKC 315A Q-Aktuator Parameter P: Verstärkungsfaktor Kp Kp factor Wird der Kp-Wert herabgesetzt, läuft die Regelung langsamer ab. I: Integrationszeit Tn Tn sec. Wird der Tn-Wert heraufgesetzt, läuft die Regelung langsamer ab. D: Differentiationszeit Td Td sec.
- Seite 6 User Guide | Überhitzungsregler, EKC 315A Diverses Adresse Soll der Regler in ein Datenkommunikationsnetzwerk integriert werden, ist ihm eine Nach der Installation eines Datenkom- Netzwerkadresse zuzuordnen, die dann dem Mastergateway im Netzwerk übermittel munikationsmoduls lässt sich der Reg- werden muß.
- Seite 7 User Guide | Überhitzungsregler, EKC 315A Kältemitteleinstellung Refrigerant Bevor mit der Kühlung begonnen werden kann, ist das Kältemittel zu definieren. Zur Wahl stehen folgende Kältemittel: 1=R12. 2=R22. 3=R134a. 4=R502. 5=R717. 6=R13. 7=R13b1. 8=R23. 9=R500. 10=R503. 11=R114. 12=R142b. 13=Benutzerdefiniert. 14=R32. 15=R227. 16=R401A.
-
Seite 8: Bedienung
User Guide | Überhitzungsregler, EKC 315A Bedienung Menüübersicht SW =1.4x Werks- Para- Funktion Min. Max. einstel- Display meter lung Die Wertdarstellung erfolgt dreistellig. Es besteht die Wahl zwi- Normalbild schen Anzeige in °C oder in °F. Zeigt den aktuellen Wert für Überhitzung / Öffnungsgrad / Temp. - Seite 9 User Guide | Überhitzungsregler, EKC 315A Ventil und Ausgangssignal definieren: Der Regler kann folgende Meldungen anzeigen: 0: Off Fehler im Regler 1: TQ. AO: 0-20 mA 2: TQ. AO: 4-20 mA Stellantriebstemperatur des Ventils außerhalb 3: AKV, AO: 0-20 m...
- Seite 10 User Guide | Überhitzungsregler, EKC 315A Daten 24 V a.c. +/-15% 50/60 Hz, (80 VA) Versorgungs- (Versorgungsspannung galvanisch getrennt von spannung Eingangs- und Ausgangssignalen) Regler 5 VA Leistungsaufnahme TQ-Stellantrieb 75 VA AKV-Spüle 55 VA Spannungssignal 4-20 mA oder 0-20 mA...
- Seite 11 Fehlern im Betrieb der Kühlanlage führen. Beispielsweise zum Sicherungen vorzusehen. Insbesondere ist es erforderlich, dem Temperaturanstieg oder Flüssigkeitsdurchlauf im Verdampfer. Regler zu signalisieren, wenn der Verdichter gestoppt wird, und Danfoss übernimmt keine Haftung für Waren oder Anlagenteile, Flüssigkeitssammelbehälter im Vorlauf des Verdichter vorzusehen. Anlage 1 Anlage 2 Zusammenwirken zwischen interner und externer Start/Stop- Kabellänge zum TQ-Stellantrieb...
- Seite 12 User Guide | Überhitzungsregler, EKC 315A Anlage 5 Anlage 6 Standby-Temperaturen für TQ-Ventile Für die Überhitzung stehen die beiden folgenden Regelverfah- ren zur Wahl: TQ-Ventil Die Temperatur des Ventilstellantriebs wird begrenzt sowohl Adaptive Überhitzung bei gestoppter Regelung als auch, wenn sich das Ventil in völlig geöffnetem oder geschlossenem Zustand befindet.
- Seite 13 User Guide | Überhitzungsregler, EKC 315A Start des Reglers Nach Anschluss des Reglers an die Stromversorgung sind vor 4. Verfolgen Sie die aktuelle Raum-temperatur oder Überhitzung Inbetriebnahme des Reglers folgende Schritte vorzunehmen: am Display. 1. Den externen Schalter zum Starten und Stoppen der Regelung (Über die Klemmen 2 und 5 kann ein der Displayanzeige...
- Seite 14 User Guide | Überhitzungsregler, EKC 315A © Danfoss | DCS (ADAP-KOOL®) | 2015-03 DKRCI.PS.RP0.D2.03 | | 14...
- Seite 15 User Guide | Überhitzungsregler, EKC 315A © Danfoss | DCS (ADAP-KOOL®) | 2015-03 DKRCI.PS.RP0.D2.03 | 15...
- Seite 16 Die in Katalogen, Prospekten und anderen schriftlichen Unterlagen, wie z.B. Zeichnungen und Vorschlägen enthaltenen Angaben und technischen Daten sind vom Käufer vor Übernahme und Anwendung zu prüfen. Der Käufer kann aus diesen Unterlagen und zusätzlichen Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss-Mitarbeitern ableiten, es sei denn, daß diese vorsätzlich oder grob fahrlässig gehandelt haben. Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Ânderungen an ihren Produkten - auch an bereits in Auftrag genommenen - vorzunehmen.
