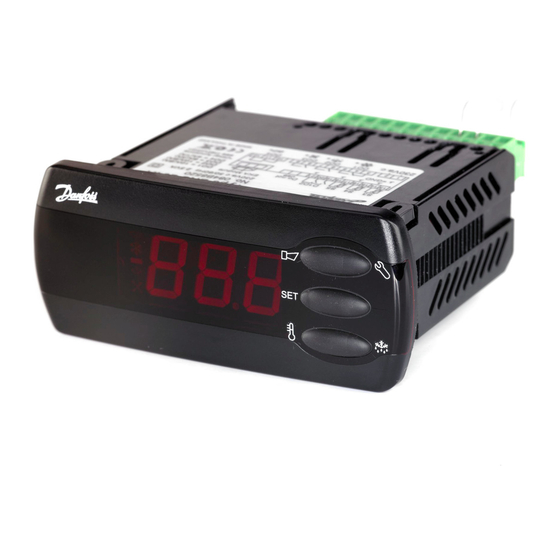

Danfoss AK-CC 210B Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Danfoss Anleitungen
  4. Controller
  5. AK-CC 210B
  6. Installationsanleitung

Danfoss AK-CC 210B Installationsanleitung

Vorschau ausblenden Andere Handbücher für AK-CC 210B:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 6

Quicklinks

Diese Anleitung herunterladen

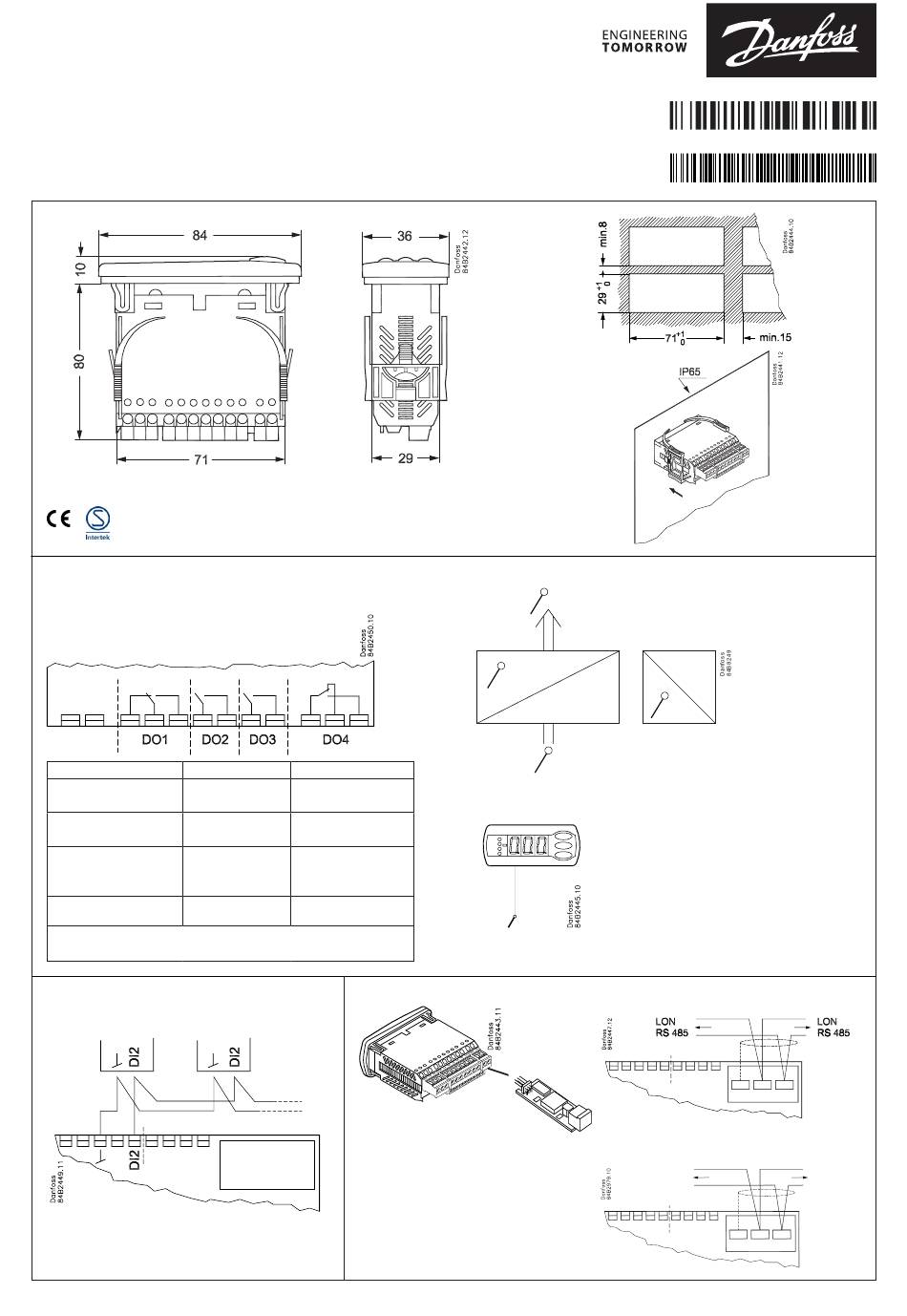

Installation Guide
AK-CC 210B
t
= 0 – 55 °C
amb
230 V AC, 50/60 Hz
2.5 VA
10 V < U < 256 V
CE (250 V AC)
DO1. Refrigeration *
8 (6) A
DO2. Defrost *
8 (6) A
DO3. Light
6 (3) A
DO4. Alarm, Fan, Rail heat,
4 (1) A
Cond. Fan or Compressor 2
Min. 100 mA**
* DO1 and DO2 are 16 A relays. DO3 and DO4 are 8 A relays. Max. load must be kept.
** Gold plating ensures make function with small contact loads
*** UL-approval based on 30000 couplings
Coordinated defrost
© Danfoss | DCS (vt) | 2021.03
UL *** (240 V AC)
10 A Resistive
5FLA, 30LRA
10 A Resistive
5FLA, 30LRA
6 A Resistive
3FLA, 18LRA
131 VA Pilot duty
4 A Resistive
131 VA Pilot duty
Data communication
(Sair)
S5
Sc
(Sair)
Type: Pt 1000 (1000 Ω /0 °C ) /
LON RS485
MODBUS
MODBUS
084R9309
AN33481406482302-000201
Ptc 1000 (TYPE) /
NTC-M2020 (5000 Ω / 25 °C)
( o06)
MODBUS
AN33481406482302-000201 | 1
