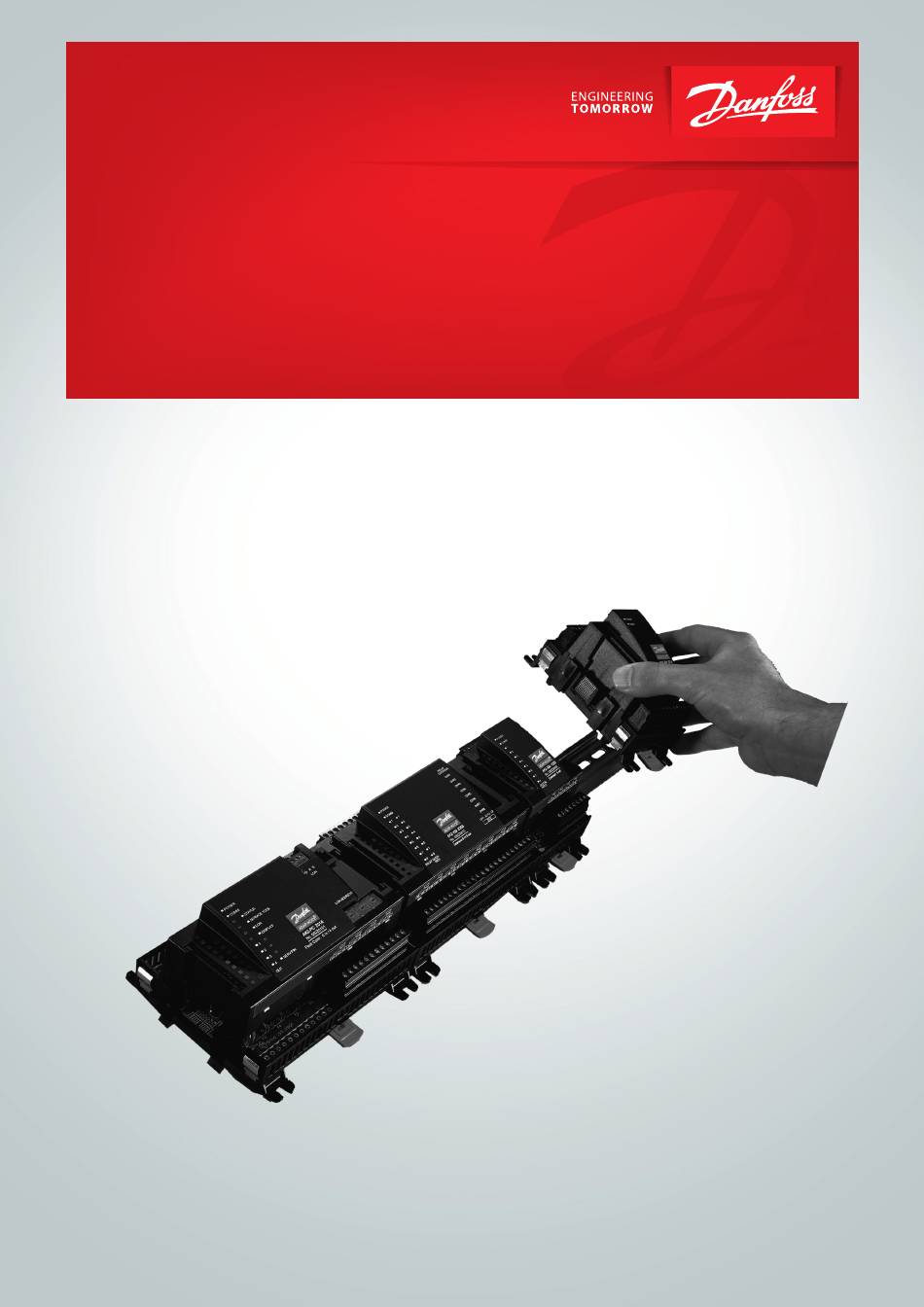

- Seite 1 Design Guide Überwachungseinheit AK-LM 330 ADAP-KOOL® Refrigeration control systems...
-
Seite 2: Inhaltsverzeichnis
Überwachungseinheit ..............31 5. Regelungsfunktionen ............67 Anschlussmöglichkeiten ..............32 Überwachungsfunktionen ..............68 Plannungsschema ................33 Sonstiges....................71 Länge ....................34 Alarm texts ....................75 Verkoppeln der Module ..............34 Anhang - Anschlussvorschlag ............76 Anschlussstellen bestimmen ............35 Anschlussdiagramm...............36 Spannungsversorgung ..............37 Bestellung ....................38 Überwachungseinheit RS8FR303 © Danfoss 2015-08 AK-LM 330... -
Seite 3: Einführung
1. Einführung Anwendung Die Überwachungseinheit AK-LM 330 ist eine vollständige Lösung mit optionalen Regelungsfunktionen über Relaisschalter. Die Überwachungseinheit übernimmt die Druck- und Tempera- turerkennung sowie weitere Funktionen in und um Kühlgeräten und Kühlräumen für Gewerbe- und Industriekälte. Die Überwachungseinheit verfügt über Datenübertragung und wird über einen PC bedient. -
Seite 4: Prinzip
• Der Oberteil ist zusätzlich zur Software mit Anschlüssen für Datenkommunikation und Adresseneinstellung ausgestattet. Bei nur wenigen Anschlüssen ist ein Regel- Bei Vorhandensein vieler Anschlüsse kann/können Beispiel modul ausreichend. ein bzw. mehrere Ausbaumodul/e hinzukommen. Überwachungseinheit RS8FR303 © Danfoss 2015-08 AK-LM 330... - Seite 5 Anwenderprofil zuzuordnen, das entweder zur unbegrenzten oder einer schrittweise begrenzten Bedienung, bis hin zum niedrigsten Niveau, mit ausschließlich Anzeige, berechtigt. Externes Display Zum Ablesen von gemessenen Temperaturen kann ein externes Display eingebaut werden. AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08...
- Seite 6 Für nähere Informationen über einen aktuellen Alarm ist der Alarm anzuklicken, wonach am Schirm ein Infobild erscheint. Ein entsprechendes Bild findet sich für alle früheren Alarme. Diese Informationen stehen zur Verfügung, falls mehr über die Alarmhistorie in Erfahrung gebracht werden soll. Überwachungseinheit RS8FR303 © Danfoss 2015-08 AK-LM 330...
-
Seite 7: Aufbau Eines Reglers
Anwendungen mit vielen Anschlüssen ist der Einsatz eines Reglermoduls + eines oder mehrerer Ausbaumodule erforderlich. Dieser Abschnitt gibt eine Übersicht über die Anschlussmöglich- keiten und Hilfe bei der Auswahl der in Ihrer aktuellen Anwen- dung zu benutzenden Module. AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08... -
Seite 8: Modulübersicht
Regler mit analogen Eingängen und Relaisausgängen. Oberteil Das Modul mit zusätzlichen Relaisausgängen wird auch in einer Ausführung angeboten, bei dem der Oberteil mit einem Umschalter ausgestattet ist, um die Relais übersteuern zu können. Überwachungseinheit RS8FR303 © Danfoss 2015-08 AK-LM 330... - Seite 9 Echtzeituhr zum Einsatz in Reglern, die eine Uhrfunktion benötigen, aber nicht mit Datenkommunikation verbunden sind AK-OB 101A Echtzeituhr mit Batterie-Backup Ist in einen AK-Regler einzubauen Auf den folgenden Seiteen befinden sich Daten über den einzelnen Modulen. AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08...
-
Seite 10: Gemeinsame Daten Für Module
Die Relais können nicht für den direkten Anschluss kapazitiver Lasten, wie beispiels- weise LEDs und Ein/Aus-Steuerungen für EC-Motoren, genutzt werden. Alle Belastungen mit Schaltnetzteil müssen mithilfe eines geeigneten Schütz oder Ähnlichem angeschlossen werden. Überwachungseinheit RS8FR303 © Danfoss 2015-08 AK-LM 330... - Seite 11 Das Modulmaß ist 72 mm. Module der Baureihe 100 bestehen aus 1 Modul Module der Baureihe 200 bestehen aus 2 Modulen Regler bestehen aus 3 Modulen Länge einer verbundenen Einheit = n x 72 + 8 AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08...
-
Seite 12: Regler
Rechte Reihe: • Zustand der Software (langsames Blinken = OK) • Kommunikation mit „Service Tool” • Kommunikation mittels LON • Alarm wenn blinkend - 3 Stck. werden nicht benutzt • Kontakt “Service-PIN” wurde aktiviert Überwachungseinheit RS8FR303 © Danfoss 2015-08 AK-LM 330... - Seite 13 15 (DO 4) 37 - 38 16 (DO 5) 39 - 40- 41 17 (DO6) 42 - 43 - 44 18 (DO7) 45 - 46 - 47 19 (DO8) 48 - 49 - 50 AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08...
-
Seite 14: Ausbaumodul Ak-Xm 101A
5-V-Ausgang oder vom 12-V-Ausgang zu erfolgen abhängig vom Typ des Druckmessumformers. Leuchtdioden Nur die beiden oberen werden angewandt. Sie haben folgende Bedeutung: • Versorgungsspannung am Modul • Kommunikation mit dem Regler ist aktiv (Rot = Störung) Überwachungseinheit RS8FR303 © Danfoss 2015-08 AK-LM 330... - Seite 15 Aktiv bei: Haupt- schalter 5 (AI 5) 17 - 18 Geschlos- 6 (AI 6) 19 - 20 Tag/ Nacht Offen 7 (AI 7) 21 - 22 Tür 8 (AI 8) 23 - 24 Abtau- AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08...
-
Seite 16: Ausbaumodul Ak-Xm 102A / Ak-Xm 102B
• Kommunikation mit dem Regler ist aktiv (Rot = Störung) Off: DI < 2 V a.c. Off: DI < 24 V a.c. • Zustand der einzelnen Eingänge 1 bis 8 (leuchtet = Spannung) Überwachungseinheit RS8FR303 © Danfoss 2015-08 AK-LM 330... - Seite 17 5 - 6 4 (DI 4) 7 - 8 5 (DI 5) 9 - 10 6 (DI 6) 11 - 12 7 (DI 7) 13 - 14 8 (DI 8) 15 - 16 AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08...
-
Seite 18: Ausbaumodul Ak-Xm 204A / Ak-Xm 204B
Sicherungen Nieder- und Hochspan- AC-15: max. 3 A (Inductive) Hinter dem Oberteil befindet sich für jeden Ausgang eine nung dürfen nicht an die Sicherung. gleiche Ausgangsgruppe angeschlossen werden. AK-XM 204B Übersteuerung des Relais Überwachungseinheit RS8FR303 © Danfoss 2015-08 AK-LM 330... - Seite 19 34 - 35 -36 5 (DO 5) 37 - 38 - 39 6 (DO 6) 40 - 41 - 42 7 (DO 7) 43 - 44 - 45 8 (DO 8) 46 - 47 - 48 AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08...
-
Seite 20: Ausbaumodul Ak-Xm 205A / Ak-Xm 205B
Sicherungen Nieder- und Hochspan- AC-15: max. 3 A (Inductive) nung dürfen nicht an die Hinter dem Oberteil befindet sich für jeden Ausgang eine gleiche Ausgangsgruppe Sicherung. angeschlossen werden. AK-XM 205B Übersteuerung des Relais Überwachungseinheit RS8FR303 © Danfoss 2015-08 AK-LM 330... - Seite 21 13 (DO 5) 37 - 36 - 39 Abtau- 14 (DO6) 40 - 41 - 42 Rollos 15 (DO7) 43 - 44 - 45 Ventile Verdich- 16 (DO8) 46 - 47 - 48 AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08...
-
Seite 22: Ausbaumodul Ak-Xm 107A
Ausbaumodul AK-XM 107A Funktion Das Modul beinhaltet:8 Eingänge für Pulsezählung AK-LM 330 kann Signale von 4 Pulssignalen registrieren. Als eine Alternative, kann der Eingang für Registrierung eines Synchronisierungssignals oder ein On/Off Signal. (DI Funktion) verwendet werden. Spannungsversorgung Die Spannungsversorgung des Moduls erfolgt von dem in der Reihe vor ihm liegenden Modul. - Seite 23 9 - 10 - - - 6 (CI 6) 11 - 12 - - - 7 (CI 7) 13 - 14 - - - 8 (CI 8) 15 - 16 - - - AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08...
-
Seite 24: Ausbaumodul Ak-Ob 101A
Die Lebensdauer der Batterie beträgt mehrere Jahre – auch wenn häufig Stromausfälle auftreten. Es wird Alarm gegeben, wenn die Batterie ausgetauscht werden soll. Nach der Alarmmeldung ist die Batterie noch immer mehrere Monate betriebsfähig. Überwachungseinheit RS8FR303 © Danfoss 2015-08 AK-LM 330... -
Seite 25: Ausbaumodul Eka 163B / Eka 164B
Ausgang angeschlossen ist. - - - 1=Ausgang A, - - 2=Ausgang B, usw. Platzierung Das Modul kann in einem Abstand von bis zu 15 m vom Reglermodul angebracht werden. Punkt Die Festlegung eines Displaymodulpunkts ist nicht erforderlich – es kann einfach angeschlossen werden. AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08... -
Seite 26: Transformermodul Ak-Ps 075 / 150
AK-PS 150 24 V d.c. 1.5 A 36 VA Maße Anschlüsse Type Höhe Breite AK-PS 075 90 mm 36 mm AK-PS 150 90 mm 54 mm Versorgung an ein Regler AK-PS 075 AK-PS 150 Überwachungseinheit RS8FR303 © Danfoss 2015-08 AK-LM 330... - Seite 27 AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08...
-
Seite 28: Vorwort Zur Design
Die Regelung lässt sich mithilfe der Software starten und stoppen. Datenkommunikation. Die Installationsanforderungen sind in einem separaten Dokument beschrieben. Lit. RC8AC. Alarmfunktion Soll der Alarm zu einem Signalgeber geleitet werden, ist ein Relaisausgang zu benutzen. Überwachungseinheit RS8FR303 © Danfoss 2015-08 AK-LM 330... -
Seite 29: Anschlüsse
über eine bestimmte Anzahl von Anschlüssen, von denen Daten erfasst werden können, und andere, die mit Relais gekoppelt sind. ✔ Es dürfen nicht mehr als 5 Druckmessumformer an ein Ausbau- modul angeschlossen werden. AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08... -
Seite 30: Design Von Ein Überwachung
8. Berechnen Sie die Gesamtlänge der Module. 9. Verkoppeln der Module. 10. Die Anschlussstellen sind festzulegen. 11. Fertigen Sie ein Anschlussdiagramm oder ein Symboldia- gramm an. 12. Spannungsversorgung / Trafogröße. Skizze Fertigen Sie eine Skizze der aktuellen Anlage an. Überwachungseinheit RS8FR303 © Danfoss 2015-08 AK-LM 330... -
Seite 31: Überwachungseinheit
Auslesung des Verbrauchs der letzten 24 Stunden Auslesung des Verbrauchs der letzten Woche Auslesung des Gesamtverbrauchs seit der letzten Nullstellung Alarmrelais Anzahl Priorität "hoch" oder Priorität "Niedrig zu Hoch" Diverses Alarmprioritäten Fühlerkorrektionen Anschlussmöglichkeiten für separates Display AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08... -
Seite 32: Anschlussmöglichkeiten
Die Daten aus diesem Beispiel werden auf der nächsten Seite verwendet. Das Resultat wird, das folgende Module eingesetzt werden soll: • AK-LM 330 Überwachungseinheit • AK-XM 102B Ausbaumodule mit Digitale Hochspannungseingänge • AK-XM 107A Ausbaumodule mit Pulseingänge • EKA 164B Überwachungseinheit RS8FR303 ©... -
Seite 33: Plannungsschema
___ pcs. á 5 VA = __ AK-XM 205A / B (8 Analoge Eing. + 8 Relaisausg.) ___ pcs. á 5 VA = __ 1 pcs. á 8 VA = 8 Summe = Summe = max. 32 VA AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08... -
Seite 34: Länge
Modul auf der DIN-Schiene auf seinen Platz schieben – unabhängig davon, wo in der Reihe sich das Modul befindet. Die Demontage erfolgt gleichfalls mit beiden Schnappschlössern in offener Stellung. Überwachungseinheit RS8FR303 © Danfoss 2015-08 AK-LM 330... -
Seite 35: Anschlussstellen Bestimmen
Relais für Thermostat Saux3 Relais fürr Spannungssignal 17 (DO6) 42 - 43 - 44 18 (DO7) 45 - 46 - 47 Relais für Pressostat Paux2 19 (DO8) 48 - 49 - 50 Alarmrelais AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08... -
Seite 36: Anschlussdiagramm
Anschlussdiagramm Die Zeichnungen der einzelnen Module kön- nen bei Danfoss angefordert werden. Format = dwg und dxf. Sie können dann selbst die Modulnummer im Kreis eintragen und die einzelnen Anschlüsse skizzieren. Beispiel fortgesetzt: Überwachungseinheit RS8FR303 © Danfoss 2015-08 AK-LM 330... -
Seite 37: Spannungsversorgung
Versorgung nicht galvanisch getrennt. + und - am 24 V Eingang darf nicht geerdet werden. Beispiel fortgesetzt: Reglermodul 8 VA + 2 Ausbaumodule in der Baureihe 100 4 VA ------ Größe des Transformators (mindestens) 12 VA AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08... -
Seite 38: Bestellung
Kabel zwischen Display und Regler 084B7299 Länge = 6 m Echtzeituhr zum Einsatz in Reglern, die eine Uhrfunktion benötigen, aber nicht mit Datenkommunikation verbunden Zubehör sind 080Z0252 AK-OB 101A Echtzeituhr mit Batterie-Backup Ist in einen AK-Regler einzubauen Überwachungseinheit RS8FR303 © Danfoss 2015-08 AK-LM 330... -
Seite 39: Montage Und Verdrahtung
• angeschlossen wird. Dazu ziehen wir erneut das o. a. Beispiel heran. Darin kamen folgende Module vor: • Überwachungseinheit , Modell AK-LM 330 • Digitales Eingangsmodul, Modell AK-XM 102B für 230 V Signale • Pulszählermodul AK-XM 107A • Display EKA 164B AK-LM 330 Überwachungseinheit RS8FR303 ©... -
Seite 40: Montage
Solange die beiden, in die DIN-Schiene eingreifenden Schnappschlös- ser geöffnet sind, lässt sich das Modul – unabhängig von der Reihen- folge – in die richtige Position schieben. Beim Ausbau müssen die Schnappschlösser ebenfalls geöffnet sein. Überwachungseinheit RS8FR303 © Danfoss 2015-08 AK-LM 330... -
Seite 41: Verdrahtung
5 - 6 4 (CI 4) 7 - 8 5 (CI 5) 9 - 10 6 (CI 6) 11 - 12 7 (cI 7) 13 - 14 8 (cI 8) 15 - 16 AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08... -
Seite 42: Lon Kommunikationsnetzwerk Anschließen
Wenn der Regler richtig im Netzwerk eingestellt ist, blinkt die Dauernd Ein = Aktiver Alarm / quittiert ■ DO7 LED „Status“ 10 Minuten lang schnell. ■ DO8 ■ Service Pin Netzwerksinstallation 6. Der Regler kann jetzt konfiguriert werden. Status am Ausgang 1-8 Überwachungseinheit RS8FR303 © Danfoss 2015-08 AK-LM 330... -
Seite 43: Konfiguration Und Bedienung
Wir haben hier Ausgangspunkt in dem Beispiel, das wir früher durchgegangen sind. Das heißt Temperaturüberwachung, Druck- überwachung, Überwachung von 230 V Signale, Energieregistrie- rung und unterdrücken Alarme. Beispiel ist auf der nächsten Seite gezeigt. AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08... -
Seite 44: Beispiel Einer Kälteanlage
Anschlüsse, die hierunter beschreiben sind. Das Beispiel ist dasselbe wie im Abschnitte "Design" gezeigt d.h. das es in Regler AK-LM 330 + 2 Ausbaumodule ist. • Temperaturmessung mit Temperaturanzeige im Display (Saux1) • Temperaturmessung (Saux2) und ein 230-V-Signal zur Aktivierung während der Abtauung, damit die Alarmverzögerung verschoben... -
Seite 45: Konfiguration
Regler noch nicht konfiguriert wurde. Die rote Alarmglocke ganz unten rechts zeigt an, dass vom Regler ein aktiver Alarm registriert wurde. In unserem Fall ist die Ursache des Alarms, dass im Regler noch keine Zeiteinstellung vorgenommen wurde. AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08... -
Seite 46: Authorization
Anmeldung mit Benutzername SUPV und dem entspre- chenden Kennwort im Regler vorzunehmen. Erneute Anmeldung mit neuer Benutzername Zum Anmeldungsbild gelangen Sie durch Betätigen des Vorhänge- und den neuen Kennwort (Access code) schlosssymbols oben links im Bildschirmfenster. Überwachungseinheit RS8FR303 © Danfoss 2015-08 AK-LM 330... -
Seite 47: Freigabe Zur Konfiguration Des Reglers
Hauptschalter auf „Ein“ steht. Nur wenn der Hauptschalter auf „Aus“ steht und die Regelung dementsprechend gestoppt wurde, kann die Funktion „Konfiguration blo- ckiert“ eingestellt werden, 4. Wähle Freigegeb. Freigegeb. wählen und OK drucken. AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08... -
Seite 48: Systemeinstellung
Wert auf den Regler übertragen werden. Bei Anschluss des Reglers an ein Netzwerk wird Datum und Uhrzeit automatisch von der Systemeinheit im Netzwerk eingestellt. Dies gilt auch für den Wechsel zwischen Sommer- und Winterzeit. Überwachungseinheit RS8FR303 © Danfoss 2015-08 AK-LM 330... -
Seite 49: Anlagenart Auswählen
Relais verwendet wird. Festlegen, ob ein für Alarme mit beliebiger Priorität freigegebenes Relais verwendet wird. Wenn die Alarm-Reset-Funktion aktiviert ist, werden sämtliche aktuellen Alarme abgebrochen. Der Wechsel zurück auf „Nein“ erfolgt automatisch. AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08... -
Seite 50: Displayanzeige Einstellen
In unserem Beispiel muss die Temperaturanzeige für DI13 ALM Thermostat 1 auf Display A abgelesen werden. DI14 ALM DI15 ALM DI16 ALM 5. Wähle Anzeige für andere Dis- plays 6. Wähle Messeinheit z.B. °C Überwachungseinheit RS8FR303 © Danfoss 2015-08 AK-LM 330... -
Seite 51: Konfiguration Von Ein- Und Ausgängen
Darüber hinaus ist für jeden Eingang festzulegen, ob die Belastung DIN 43864 angeschlossen Um zur nächsten Seite zu gelangen bei Ausgang Zurück oder Offen aktiv sein soll. werden. ist das +-Schaltfeld zu betätigen. AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08... -
Seite 52: Analoge Eingangssignale Konfigurieren
Die Min.- und Max.-Werte des Druckintervalls müssen eingestellt werden). Voltage signals: Spannungs Eingang 1 - 5 Einstellung: • 0 - 5 • 1 - 5 • 0 - 10 • 2 - 10 Überwachungseinheit RS8FR303 © Danfoss 2015-08 AK-LM 330... -
Seite 53: Einstellung Von Alarmprioritäten
Um zur nächsten Seite zu gelangen ist das +-Schaltfeld zu betätigen. 4. Alarmprioritäten für Diverses einstellen In unserem Beispiel wählen wir die hier im Bild gezeigten Einstellungen. Um zur nächsten Seite zu gelangen ist das +-Schaltfeld zu betätigen. AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08... -
Seite 54: Alarmprioritäten Für Allgemeine Funktionen Einstellen
Konfiguration - fortsetzung 5. Alarmprioritäten für Allgemeine Funktionen einstel- In unserem Beispiel wählen wir die hier im Bild gezeigten Einstellungen. Überwachungseinheit RS8FR303 © Danfoss 2015-08 AK-LM 330... -
Seite 55: Kontrolle Der Einstellungen
(In unserem Beispiel wurden für Thermostat 2 beide Einstellungen verwendet. Hier lauten die Einstellungen DI1 bzw. DI2). Die Einstellungen ganz unten auf den Seiteen nicht vergessen - sie können nur mithilfe der “Scroll-Leiste” eingesehen werden. AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08... -
Seite 56: Einstellungen Für Die Übrigen Thermostate Wiederholden
Pressostat 2 „JA“). Die Einstellungen ganz unten auf den Seiteen nicht vergessen - sie können nur mithilfe der “Scroll-Leiste” eingesehen werden. 9. Einstellungen für die übrigen Pressostate wiederho- 10. Wähle Spannungssignale 11. Übersichtsbild für Spannungssignale Überwachungseinheit RS8FR303 © Danfoss 2015-08 AK-LM 330... -
Seite 57: Weiter Mit Einstellungen Für Spannungssignal
Werte angezeigt werden: • Ein-Zeit in % über die letzten 24 Stunden • Gesamte Ein-Zeit in Stunden oder in Minuten • Anzahl der Einschaltungen über die letzten 24 Stunden • Gesamtanzahl der Einschaltungen AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08... -
Seite 58: Einstellungen Für Die Anderen Digitalen Eingängen Wiederholen
Die Messung kann in den 5 Feldern verfolgt werden. Hier wird der aufsummierte Verbrauch, die derzeitige Belastung und die gemittelte Belastung über den Zeitraum gezeigt. 22. Einstellungen für die übrigen Energiemessungen wiederholen. 23. Die Kontrolle er Einstellungen ist beendet. Überwachungseinheit RS8FR303 © Danfoss 2015-08 AK-LM 330... -
Seite 59: Konfiguration Aus
Änderungen in der Reglerkonfiguration vorzunehmen, ist zuerst zur Kon- figuration freizugeben. Der Regler nimmt jetzt einen Vergleich der gewählten Funkti- onen und der definierten Ein- und Ausgänge vor. Das Ergebnis wird im nächsten Abschnitt gezeigt, in dem die Konfiguration kontrolliert wird. AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08... -
Seite 60: Konfiguration Kontrollieren
Punktnummer geändert werden können, zur Konfiguration freizugeben ist. Um zur nächsten Seite zu gelangen ist das +-Schaltfeld zu betätigen. 5. Konfiguration der Analogen Eingänge kontrollieren Die Konfiguration der analogen Eingänge entspricht der vorgenom- menen Verdrahtung. Überwachungseinheit RS8FR303 © Danfoss 2015-08 AK-LM 330... -
Seite 61: Kontrolle Der Anschlüsse
Ss und die zwei anderen Fühlern. Das kann auf Folgendes zurückzufüh- ren sein: • Der Fühler ist nicht angeschlossen. • Der Fühler ist kurzgeschlossen. • Punkt- oder Modulnummer sind nicht korrekt konfiguriert. • Die Konfiguration ist nicht blockiert AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08... -
Seite 62: Installation In Lon Netzwerk
Einheit im Netzwerk benutzt: Die Adresseinstellung ist auf eine andere (ledige) Adresse zu ändern. Die Verdrahtung wurde nicht korrekt ausgeführt: Die Terminierung wurde nicht korrekt ausgeführt: Die Anforderungen an die Datenkommunikation sind im Datenkommu- nikation-Referenzhandbuch beschrieben RC8AC.. Überwachungseinheit RS8FR303 © Danfoss 2015-08 AK-LM 330... -
Seite 63: Der Erste Start Der Steuerung
Jetzt ist die Steuerung startbereit. Bitte beachten, dass aktive Anlagenalarme automatisch behoben wer- den, wenn der Hauptschalter auf AUS. Zeigen sich aktive Alarme beim Start der Steuerung, muss die Ursache ermittelt und behoben werden. AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08... -
Seite 64: Steuerung Starten
Der Regelbetrieb kann erst beginnen, wenn sich der interne und der externe Schalter in der Pos. „ON“ befinden. Wenn das Alarmrelais freigegeben ist, kann es mit dieser Funktion zurückgesetzt werden. Die Alarmursache sollte in jedem Fall untersucht werden. Überwachungseinheit RS8FR303 © Danfoss 2015-08 AK-LM 330... -
Seite 65: Konfiguration Von Logs
Hier wird festgelegt, welche Parameter in die Datenkonfigurati- on aufgenommen werden sollen. Gewählt wird eine Funktion, Parameterauswahl danach ein Parameter und zuletzt wird mit OK abgeschlossen. Um zur nächsten Seite zu gelangen ist das +-Schaltfeld zu betätigen AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08... -
Seite 66: Log-Übersicht
EIN LOG KANN NUR ANGEZEIGT WERDEN, WENN FOLGENDES 6. Logspeicherung starten GEGEBEN IST: Wechseln Sie zum ersten der drei Bilder, und starten Sie die • DIE UHR WURDE EINGESTELLT Logspeicherung. • DIE KONFIGURATION IST BLOCKIERT Überwachungseinheit RS8FR303 © Danfoss 2015-08 AK-LM 330... -
Seite 67: Regelungsfunktionen
5. Regelungsfunktionen In diesem Abschnitt werden die Auswirkungen der verschiedenen Funktionen beschrieben. AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08... -
Seite 68: Überwachungsfunktionen
• Auswahl des Eingangssignals, das Alarmstopps bewirkt • Obere Alarmgrenze • Verzögerungszeit für obere Alarmgrenze • Verzögerungszeit 2 für obere Alarmgrenze • Alarmtext für obere Alarmgrenze • Untere Alarmgrenze • Verzögerungszeit für untere Alarmgrenze • Alarmtext für untere Alarmgrenze Überwachungseinheit RS8FR303 © Danfoss 2015-08 AK-LM 330... - Seite 69 • Einstellung des Einschaltwerts für Relais + Verzögerungszeit für Einschaltung • Obere Alarmgrenze • Verzögerungszeit für obere Alarmgrenze • Alarmtext für obere Alarmgrenze • Untere Alarmgrenze • Verzögerungszeit für untere Alarmgrenze • Alarmtext für untere Alarmgrenze AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08...
-
Seite 70: Verbrauchsmessung
Das Hauptmessgerät misst den Gesamtverbrauch der Installation. Einige Hauptmessgeräte verfügen über Tarif- und Synchronisie- rungsschalter. Die AK-LM 330 kann das Synchronisierungssignal empfangen. Der Synchronisierungsschalter schaltet regelmäßig (meist alle 15 Minuten) um und zeigt den Beginn einer neuen Messperiode an. Nebenmessgeräte messen den Verbrauch einzelner Geräte/An- wendungen. -
Seite 71: Sonstiges
Relais definiert werden. registriert werden. 2 Relais können definiert werden: Über AK-ST 500 kann man danach die historischen Werte in Form • Ein das aktiv bei Alarme mit der Priorität "hoch" ist von Kurvendarstellungen anzeigen. AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08... - Seite 72 Auswahl von Einheiten – entweder US (z. B. °F und PSI) oder 5. Erneut die mittlere Taste betätigen um den Wert festzuhalten. Danfoss SI (°C und Bar) e) Auswahl der Sprache So wird’s gemacht Mit der folgenden Vorgehensweise lässt sich die Regelung Es gibt vier Benutzerebenen.
- Seite 73 Status an alarm DI 13 Status an alarm DI 14 X = Wenn der Regler nicht eingerichtet ist, zeigt das Status an alarm DI 15 Display nur die markierten Einstellungen an Status an alarm DI 16 AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08...
- Seite 74 Fehlern im Betrieb der Kühlanlage führen. Beispielsweise zum Temperaturanstieg oder Flüssigkeitsdurchlauf im Verdampfer. Danfoss übernimmt keine Haftung für Waren oder Anlagenteile, die in Folge der o.g. Fehler beschädigt werden. Bei der Installation obliegt es dem Monteur, die gegen die obigen Fehler nötigen Sicherungen vorzusehen.
-
Seite 75: Alarm Texts
Der betreffende Ausgang wurde über die Servicetool-Software des AK-ST 500 in manuelle Regelart versetzt Niedrig Handsteurung DO MAN DO……… Der betreffende Ausgang wurde über die Servicetool-Software des AK-ST 500 in manuelle Regelart versetzt AK-LM 330 Überwachungseinheit RS8FR303 © Danfoss 2015-08... -
Seite 76: Anhang - Anschlussvorschlag
