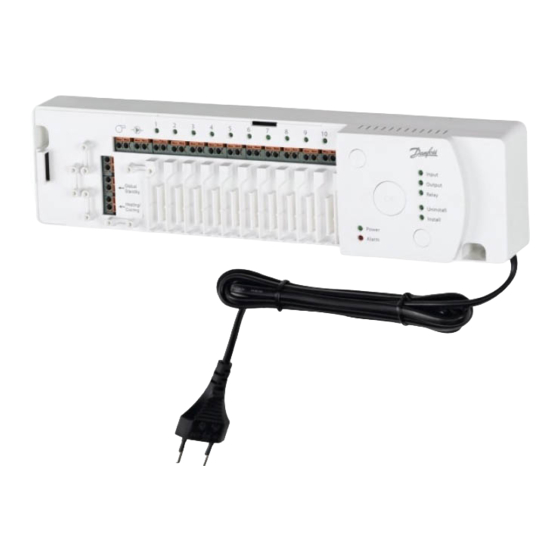

Danfoss CF-MC Installationsanleitung

Hauptregler
Vorschau ausblenden Andere Handbücher für CF-MC:
Inhaltsverzeichnis

Werbung

Quicklinks

MAKING MODERN LIVING POSSIBLE
Installationsanleitung
CF-MC Hauptregler
DANFOSS HEATING SOLUTIONS

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Danfoss CF-MC

Inhaltszusammenfassung für Danfoss CF-MC

  • Seite 1 MAKING MODERN LIVING POSSIBLE Installationsanleitung CF-MC Hauptregler DANFOSS HEATING SOLUTIONS...
  • Seite 2 Installationsanleitung CF-MC Hauptregler 01/2016 VIUHK903 Danfoss Heating Solutions...

  • Seite 3: Inhaltsverzeichnis

    Relais an mehreren CF-MC Hauptreglern (2 bis 3) ....... . .

  • Seite 4: Einführung

    (bis maximal 3 Stück) zu einem erweiterten System konfiguriert werden, die mit einer Fernbedienung CF-RC gesteuert werden sollen. In diesem Fall müssen die weiteren Hauptregler CF-MC (2) und (3) auf den ersten Hauptregler CF-MC (1) angemeldet werden. Dadurch wird der Hauptregler CF-MC (1) zu einem „System-Hauptregler“...

  • Seite 5: 24-V-Stellantriebe

    • Rasten Sie die DIN-Schiene ein (Abb. 7). • Lösen Sie das Gerät von der DIN-Schiene (Abb. 8). Wichtig! Stellen Sie alle unten beschriebenen Installationen am CF-MC Hauptregler fertig, bevor Sie die 230-V-Spannungsversorgung anschließen! 4.2 24V-Stellantriebe • Schließen Sie die beiden Stellantriebsdrähte an jeweils einen Ausgang an (Abb. 9).

  • Seite 6: Spannungsversorgung

    • Hauptregler CF-MC (1) wird spannungsversorgt; die „Neben“-Regler CF-MC (2) und (3) bitte im Abstand von max. 1,5 m zum CF-MC (1) platzieren und jeweils den Netzstecker in die 230-V- Steckdose stecken. Am CF-MC (1) den „Install“-Modus aktivieren (Abb. 20): •...

  • Seite 7: Weitere Systemkomponenten

    Hinweis! Ein Raumthermostat kann bei Bedarf mehreren Ausgängen zugewiesen werden; hierzu muss der Installationsvorgang für jeden Ausgang wiederholt werden. 4.11 Weitere Systemkomponenten Die Installation weiterer Systemkomponenten am CF-MC Hauptregler (CF-RC Fernbedienung und CF- RU Signalverstärker) wird in den beigefügten Anleitungen für diese Systemkomponenten erläutert. 4.12 Übertragungstest (Verbindungsprüfung) Der Übertragungstest (Verbindungsprüfung) zwischen dem CF-MC Hauptregler und anderen Sy-...

  • Seite 8: Cf-Rd Und Cf-Rf Raumthermostat Mit Digitalanzeige

    Installationsanleitung CF-MC Hauptregler 5.2 CF-RD und CF-RF Raumthermostat mit Digitalanzeige (Abb. 21) Sollwerteinstellung Mindesttemperaturbegrenzung Höchsttemperaturbegrenzung Symbol Übertragungsverbindung Anzeige Batterieladezustand niedrig Alarmsymbol Symbol für Raumtemperatur* Symbol für Bodentemperatur* * Nur gültig für CF-RF Raumthermostate Nur über die CF-RC Fernbedienung verfügbare Einstellungen:...

  • Seite 9: Konfiguration

    • Aktivieren Sie die gewählte Ausgangskonfiguration durch Drücken auf OK Hinweis! In Phasen ohne Ausgangsaktivierung (z. B. im Sommer) führt der CF-MC Hauptregler alle 2 Wochen ein 12-minütiges Ventilbewegungsprogramm aus. Die individuelle Ausgangskonfiguration kann auch mit einer CF-RC Fernbedienung durchgeführt werden, siehe separate Anleitung.

  • Seite 10: Heizung/Kühlung

    • 1 LED: Die Eingangsports werden nicht verwendet. • 2 LEDs: Der CF-MC Hauptregler wechselt in den Kühlungsmodus, wenn der Eingang für Hei- zung/Kühlung aktiviert wird (Abb. 2 – ). • 3 LEDs: Der CF-MC Hauptregler wird auf einen festen Raumtemperatur-Sollwert (8 °C) für alle Raumthermostate umgeschaltet, wenn der Eingang für globales Standby aktiviert wird (Abb.

  • Seite 11: Technische Daten

    Lassen Sie die Drucktaste erst los, nachdem die rote LED ein- und wieder ausgeschaltet wurde. • Der Raumthermostat ist jetzt zurückgesetzt und kann an einem CF-MC Hauptregler installiert werden. Zurücksetzen der CF-RC Fernbedienung (Abb. 28): • Betätigen Sie gleichzeitig Softtaste 1...

  • Seite 12: Fehlersuche

    Der Summer wird durch Drücken auf OK ausgeschaltet. Die Fehleranzeige besteht fort, bis der Fehler behoben wurde. ** Wenn das Signal des Raumthermostaten verloren geht, wird der CF-MC Hauptregler zu Frostschutz- zwecken jede Stunde für 15 Minuten aktiviert, bis der Fehler behoben wird 9.2 CF-RS, CF-RP, CF-RD und CF-RF Raumthermostate...
  • Seite 13 Installationsanleitung CF-MC Hauptregler Danfoss Heating Solutions VIUHK903 01/2016...

  • Seite 14: Abbildungen Und Illustrationen A1

    Installationsanleitung CF-MC Hauptregler Abb. 1a/CF-MC Abb. 1b CF-RS CF-RP CF-RD CF-RF Abb. 1c/CF-RC Abb. 1d/CF-RU Abb. 1e/CF-DS Abb. 1f/CF-WR Abb. 1g/CF-EA Abb. 2 01/2016 VIUHK903 Danfoss Heating Solutions...
  • Seite 15 Installationsanleitung CF-MC Hauptregler Abb. 3 CF-MC CF-MC CF-RS/-RP/-RD/-RF CF-RS/-RP/-RD/-RF CF-RU Abb. 4 Abb. 5 Abb. 6 Abb. 7 Klick! Klick! Abb. 8 Abb. 9 Abb. 10 Abb. 11 Danfoss Heating Solutions VIUHK903 01/2016...
  • Seite 16 Installationsanleitung CF-MC Hauptregler Abb. 12 Abb. 13 Abb. 14 Abb. 15 Abb. 16 Abb. 17 Abb. 18 Abb. 19 Abb. 20 Abb. 21 01/2016 VIUHK903 Danfoss Heating Solutions...
  • Seite 17 Installationsanleitung CF-MC Hauptregler Abb. 22 Abb. 20 Abb. 23 Abb. 24 1,5 m. 0,5 m. 0,25 m. Abb. 25 Abb. 26 CF-RS CF-RP Abb. 27 Abb. 28 Abb. 29 Danfoss Heating Solutions VIUHK903 01/2016...
  • Seite 18 VIUHK903...
