Inhaltszusammenfassung für Danfoss EKC 202

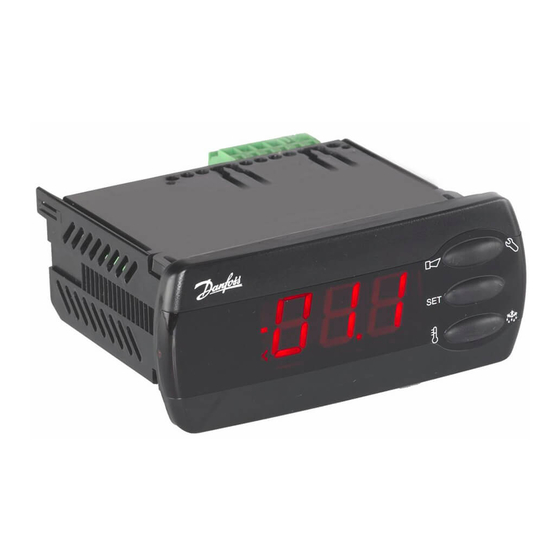

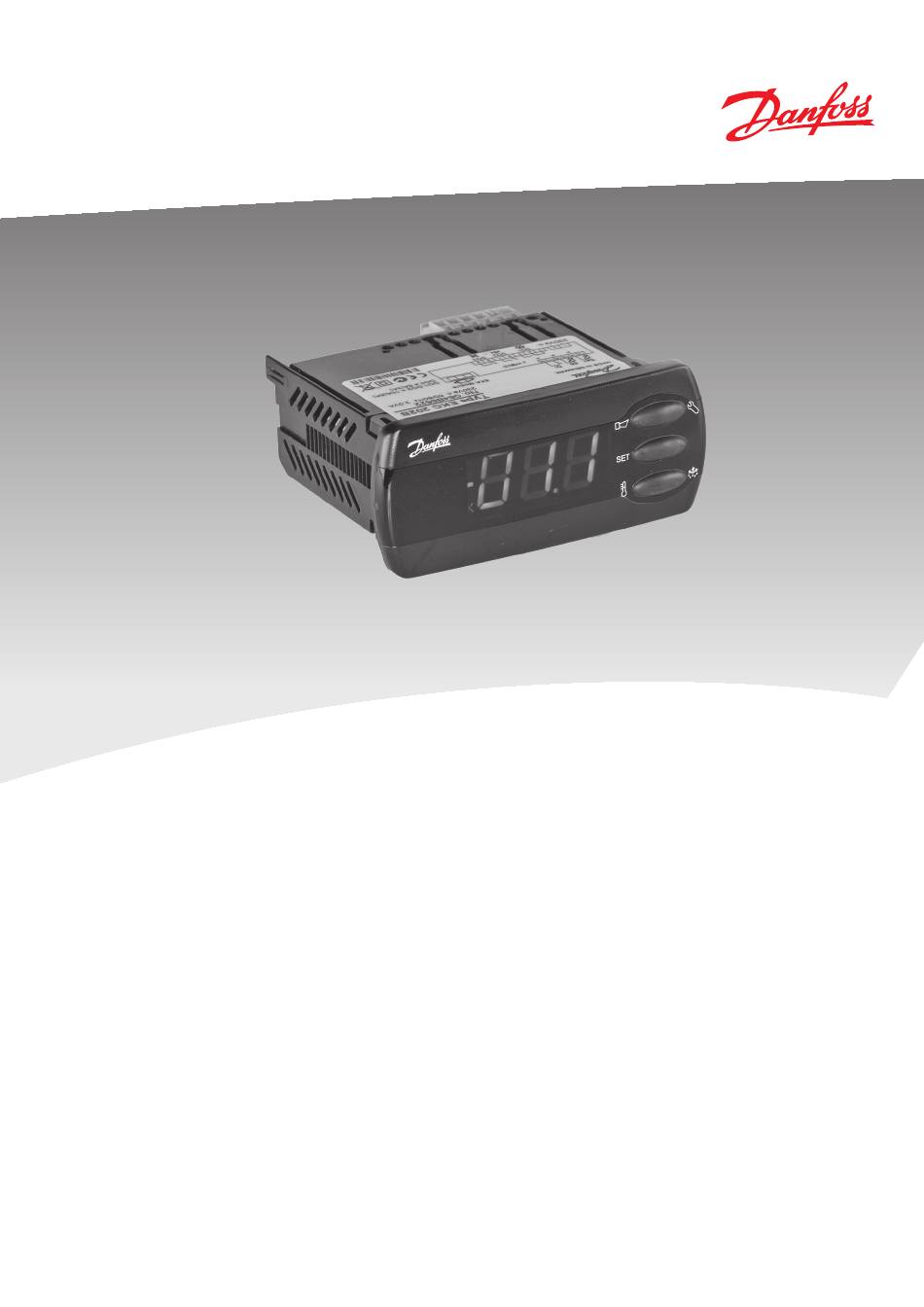

- Seite 1 Kühlstellenregler - EKC 202 Manual...
-
Seite 2: Einführung
Soll die Bedienung von einem PC aus erfolgen, ist im Regler ein Datenkommunikationsmodul vorzusehen. - Koordinierte Abtauung durch Datenkommunikation Inhalt Funktionen ......................8 Einführung ......................2 Anschlüsse ......................14 Bedienung ......................5 Daten ........................15 Menüübersicht ....................6 Bestellung ......................16 Manual RS8DZ603 © Danfoss 08-2010 EKC 202... - Seite 3 Regler mit vier Relaisausgängen, zwei Temperaturfühler und digitalem Eingang. Temperatursteuerung bei Start/Stopp des Verdichters / Magnetventil Abtaufühler Elektrische Abtauung / Gasabtauung Steuerung des Lüfters Relaisausgang 4 kann für die Alarmfunktion oder für die Lichtfunktion angewandt werden EKC 202 Manual RS8DZ603 © Danfoss 08-2010...
-
Seite 4: Digitaler Eingang
Verdampfer vereist (der Verdichter ist über längere Zeit in Betrieb und zieht die S5-Temperatur weiter nach unten). Überschreitet die Temperatur eine eingestellte zulässige Abwei- chung, wird die Abtauung gestartet. Diese Funktion steht nur in 1:1-Anlagen zur Verfügung. Manual RS8DZ603 © Danfoss 08-2010 EKC 202... -
Seite 5: Bedienung
Die Tasten und die Dichtung hinter der Front sind mit der Front vergossen. Eine spezielle Gießtechnik verbindet den harten Frontkunststoff, die weichen Tasten und die Dichtung, sodass sie eine integrierte Einheit bilden. Es gibt keine feuchtigkeits- oder schmutzdurchlässigen Öffnungen. EKC 202 Manual RS8DZ603 © Danfoss 08-2010... -
Seite 6: Menüübersicht
Funktion, wenn DI für Türfunktion oder Türalarm gewählt ist Aktivierung des Lichtrelais (nur wenn o38=2) Möbelreinigung. 0= Keine Reinigung. 1= Nur Lüfter. 2=Alle Ausgänge aus. Zugangscode Ebene 2 (teilweiser Zugang) Gegenwärtige Einstellungen des Reglers auf ein Kopiermodul speichern. Speicherplatz- nummer auswählen. Manual RS8DZ603 © Danfoss 08-2010 EKC 202... - Seite 7 1. Die Übersicht über Werkseinstellungen durchsehen. Die notwendigen Änderungen in den jeweiligen Parametern vornehmen. 2. Bei Netzwerken: Die Adresse in o03 einstellen und anschließend mit der Einstellung o04 an das Gateway/die Systemeinheit senden. EKC 202 Manual RS8DZ603 © Danfoss 08-2010...
-
Seite 8: Funktionen
Die Aktivierung kann auch über den Eingang DI (festgelegt in o02) erfolgen. Wert der Sollwertverschiebung Th. offset K Thermostatsollwert und Alarmwerte verschieben sich um diese Temperaturdifferenz, sobald die Verschiebung aktiviert wird. Kann durch r39 oder DI Eingang aktiviert werden. Night setbck (Start des Nachtsignals) Manual RS8DZ603 © Danfoss 08-2010 EKC 202... - Seite 9 Der Regler kann alle Startmethoden handhaben. Die verschiedenen Funktionen sind zu konfigu- rieren, damit die Abtauungen sich nicht überschneiden. Die Abtauung kann elektrisch, mit Heißgas oder mit Sole erfolgen. Die Abtauung kann zeit- oder temperaturabhängig mit einem Signal eines Temperaturfühlers gestoppt werden. EKC 202 Manual RS8DZ603 © Danfoss 08-2010...
- Seite 10 Lufttemperatur aufrecht erhalten zu können. Bei vernetzten Systemen mit zentraler Abtausteuerung ist die Funktion zu abzuschalten. Bei Einstellung = 20 ist die Funktion nicht wirksam. Zur Anzeige der Temperatur beim S5-Fühler die unterste Taste am Regler betätigen. Defrost temp. Manual RS8DZ603 © Danfoss 08-2010 EKC 202...
- Seite 11 9) Separate Alarmfunktion. Es wird Alarm gegeben, sobald der Eingang geöffnet wird. (Für 8 und 9 die Verzögerungszeit in A27 einstellen.) 10) Möbelreinigung. Die Funktion wird per Tastendruck gestartet. Siehe auch Beschreibung auf Seite 4. 11) Einspritzung aus / an. Aus wenn DI offen ist. EKC 202 Manual RS8DZ603 © Danfoss 08-2010...
- Seite 12 Folgende Festlegungen sind hier möglich: 0: Abtaufühler 1: Produktfühler 2: Verflüssigerfühler mit Alarm Relais 4 DO4 Config Hier ist die Anwendung von Relais 4 zu definieren. 1: Abtauung (EKC 202A) oder Licht (EKC 202C) 2: Alarm Manual RS8DZ603 © Danfoss 08-2010 EKC 202...
- Seite 13 Semihermetische Verdichter: Parameter c02 auf min. 8 Minuten und Parameter c01 auf min. 2 bis 5 Minuten setzen (Motorleistung 5 bis 15 kW) * ) Die Direktaktivierung von Magnetventilen ist mit den Werkseinstellungen (0) möglich. EKC 202 Manual RS8DZ603 © Danfoss 08-2010...
-
Seite 14: Anschlüsse
- Separate Kabelkanäle verwenden. - Zwischen den Kabeln einen Abstand von mindestens 10 cm halten. Datenkommunikation In Verbindung mit Datenkommunikation ist auf die korrekte Ins- tallation des Datenübertragungskabels zu achten. Siehe separate Dokumentation Nr. RC8AC... Datenkommunikation Manual RS8DZ603 © Danfoss 08-2010 EKC 202... -
Seite 15: Umgebungstemperatur
* DO1 und DO2 sind 16 A Relais. DO3 und DO4 sind 8 A Relais. Max. Belastung darf nicht über- schritten werden. Goldbelag sichert Schließfunktion bei geringen Kontaktbelastungen *** UL-Zulassung auf 30000 Schaltungen basierend. EKC 202 Manual RS8DZ603 © Danfoss 08-2010... -
Seite 16: Bestellung
Anwendung zu prüfen. Der Käufer kann aus diesen Unterlagen und zusätzlichen Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss-Mitarbeitern ableiten, es sei denn, daß diese vorsätzlich oder grob fahrlässig gehandelt haben. Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Ânderungen an ihren Produkten - auch an bereits in Auftrag genommenen - vorzunehmen.
