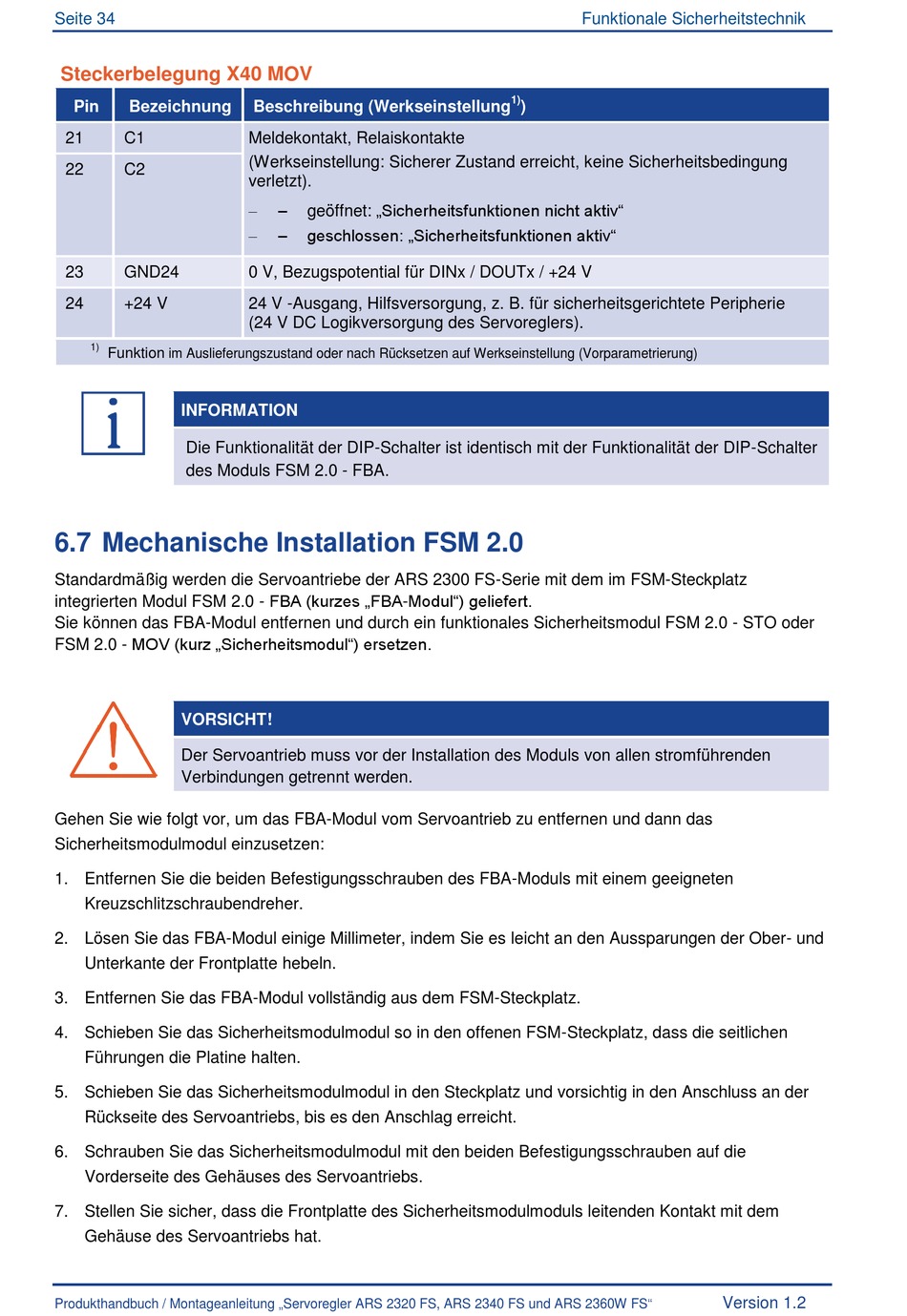

Seite 34
Steckerbelegung X40 MOV
Pin
Bezeichnung
21
C1
22
C2
23
GND24
24
+24 V
1)
Funktion
im Auslieferungszustand oder nach Rücksetzen auf Werkseinstellung (Vorparametrierung)
INFORMATION
Die Funktionalität der DIP-Schalter ist identisch mit der Funktionalität der DIP-Schalter
des Moduls FSM 2.0 - FBA.
6.7 Mechanische Installation FSM 2.0
Standardmäßig werden die Servoantriebe der ARS 2300 FS-Serie mit dem im FSM-Steckplatz
integrierten Modul FSM 2.0 - FBA (kurzes „FBA-Modul") geliefert.
Sie können das FBA-Modul entfernen und durch ein funktionales Sicherheitsmodul FSM 2.0 - STO oder
FSM 2.0 - MOV (kurz „Sicherheitsmodul") ersetzen.
VORSICHT!
Der Servoantrieb muss vor der Installation des Moduls von allen stromführenden
Verbindungen getrennt werden.
Gehen Sie wie folgt vor, um das FBA-Modul vom Servoantrieb zu entfernen und dann das
Sicherheitsmodulmodul einzusetzen:
1. Entfernen Sie die beiden Befestigungsschrauben des FBA-Moduls mit einem geeigneten
Kreuzschlitzschraubendreher.
2. Lösen Sie das FBA-Modul einige Millimeter, indem Sie es leicht an den Aussparungen der Ober- und
Unterkante der Frontplatte hebeln.
3. Entfernen Sie das FBA-Modul vollständig aus dem FSM-Steckplatz.
4. Schieben Sie das Sicherheitsmodulmodul so in den offenen FSM-Steckplatz, dass die seitlichen
Führungen die Platine halten.
5. Schieben Sie das Sicherheitsmodulmodul in den Steckplatz und vorsichtig in den Anschluss an der
Rückseite des Servoantriebs, bis es den Anschlag erreicht.
6. Schrauben Sie das Sicherheitsmodulmodul mit den beiden Befestigungsschrauben auf die
Vorderseite des Gehäuses des Servoantriebs.
7. Stellen Sie sicher, dass die Frontplatte des Sicherheitsmodulmoduls leitenden Kontakt mit dem
Gehäuse des Servoantriebs hat.
Produkthandbuch / Montageanleitung „Servoregler ARS 2320 FS, ARS 2340 FS und ARS 2360W FS"
Beschreibung (Werkseinstellung
Meldekontakt, Relaiskontakte
(Werkseinstellung: Sicherer Zustand erreicht, keine Sicherheitsbedingung
verletzt).
–
geöffnet: „Sicherheitsfunktionen nicht aktiv"
–
geschlossen: „Sicherheitsfunktionen aktiv"
0 V, Bezugspotential für DINx / DOUTx / +24 V
24 V -Ausgang, Hilfsversorgung, z. B. für sicherheitsgerichtete Peripherie
(24 V DC Logikversorgung des Servoreglers).
Funktionale Sicherheitstechnik
1)
)
Version 1.2
