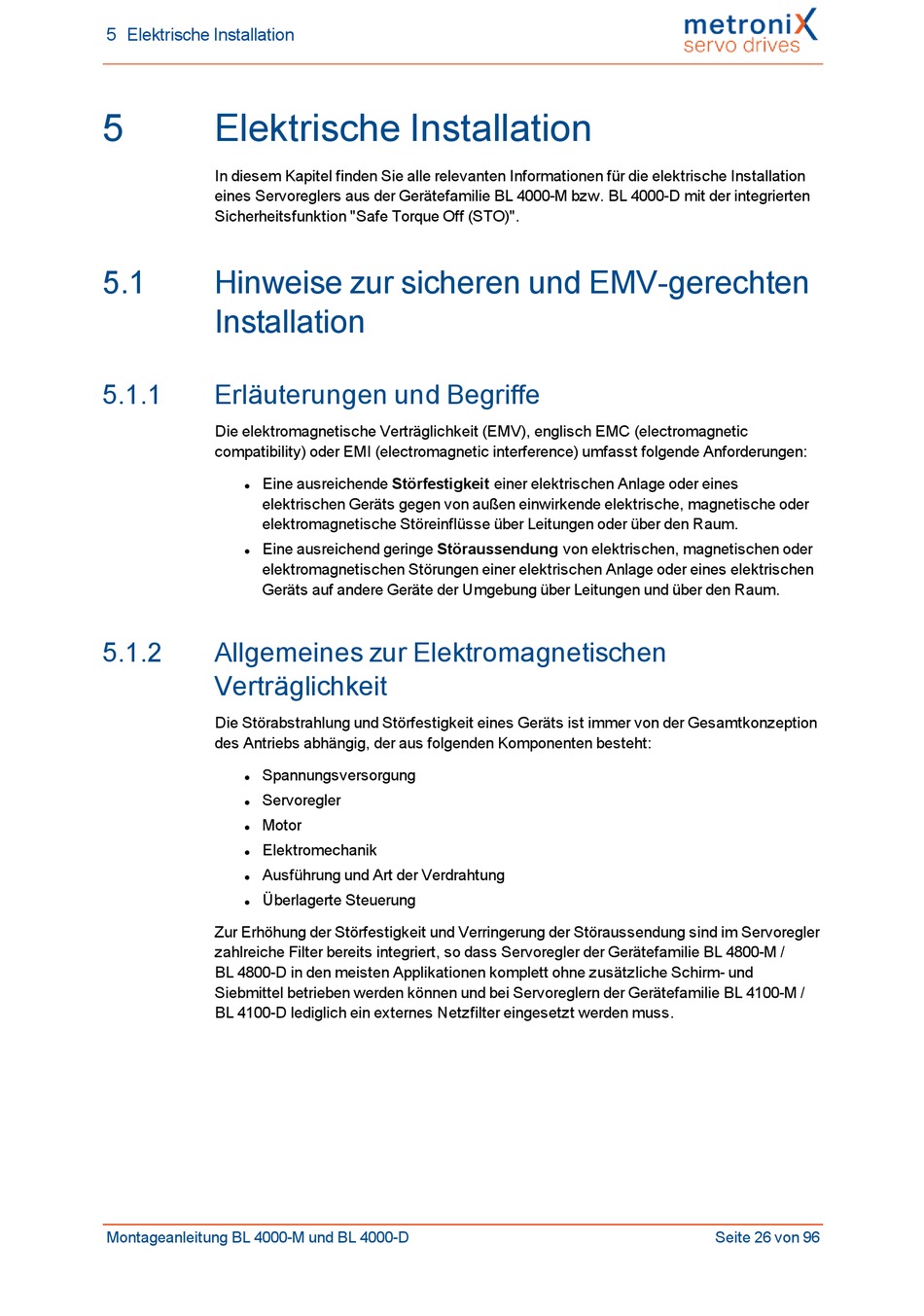

5 Elektrische Installation
5
Elektrische Installation
In diesem Kapitel finden Sie alle relevanten Informationen für die elektrische Installation
eines Servoreglers aus der Gerätefamilie BL 4000-M bzw. BL 4000-D mit der integrierten
Sicherheitsfunktion "Safe Torque Off (STO)".
5.1
Hinweise zur sicheren und EMV-gerechten
Installation
5.1.1
Erläuterungen und Begriffe
Die elektromagnetische Verträglichkeit (EMV), englisch EMC (electromagnetic
compatibility) oder EMI (electromagnetic interference) umfasst folgende Anforderungen:
Eine ausreichende Störfestigkeit einer elektrischen Anlage oder eines
l
elektrischen Geräts gegen von außen einwirkende elektrische, magnetische oder
elektromagnetische Störeinflüsse über Leitungen oder über den Raum.
Eine ausreichend geringe Störaussendung von elektrischen, magnetischen oder
l
elektromagnetischen Störungen einer elektrischen Anlage oder eines elektrischen
Geräts auf andere Geräte der Umgebung über Leitungen und über den Raum.
5.1.2
Allgemeines zur Elektromagnetischen
Verträglichkeit
Die Störabstrahlung und Störfestigkeit eines Geräts ist immer von der Gesamtkonzeption
des Antriebs abhängig, der aus folgenden Komponenten besteht:
Spannungsversorgung
l
Servoregler
l
Motor
l
Elektromechanik
l
Ausführung und Art der Verdrahtung
l
Überlagerte Steuerung
l
Zur Erhöhung der Störfestigkeit und Verringerung der Störaussendung sind im Servoregler
zahlreiche Filter bereits integriert, so dass Servoregler der Gerätefamilie BL 4800-M /
BL 4800-D in den meisten Applikationen komplett ohne zusätzliche Schirm- und
Siebmittel betrieben werden können und bei Servoreglern der Gerätefamilie BL 4100-M /
BL 4100-D lediglich ein externes Netzfilter eingesetzt werden muss.
Montageanleitung BL 4000-M und BL 4000-D
Seite 26 von 96
